Реферат

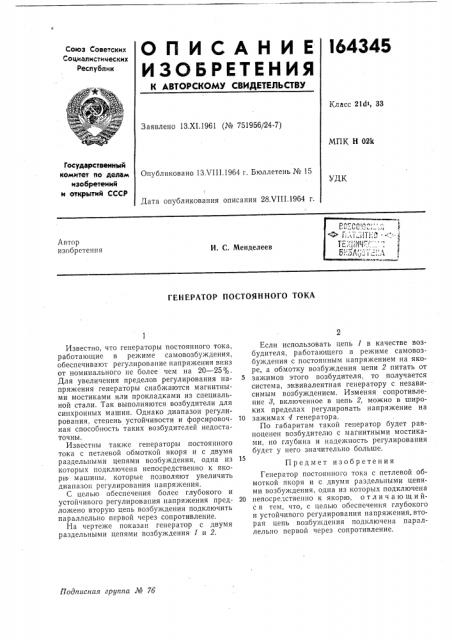

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

f64345

Союз Советских

Социалистических

Республик

Класс 21d, 33

Заявлено 1З.XI.1961 (М> 751956/24-7) МПК Н 021<

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 13.VIII.1964 r. Бюллетень М 15

УДК

Дата опубликования описания 28.VIII.1964 r.

Автор изобретения

И. С. Менделеев

ГЕНЕРАТОР ПОСТОЯННОГО ТОКА

Известно, что генераторы постоянного тока, работающие в режиме самовозбуждения, обеспечивают регулирование напря>кения вниз от номинального не более чем на 20 — 25 /О.

Для увеличения пределов регулирования напряжения генераторы снабжаются магнитными мостиками или прокладками из специальной стали. Так выполняются возбудители для синхронных машин. Однако диапазон регулирования, степень устойчивости и форсировочная способность таких возбудителей недостаточны.

Известны также генераторы постоянного тока с петлевой обмоткой якоря и с двумя раздельными цепями возбуждения, одна из которых подключена непосредственно к якорв машины, которые позволяют увеличить диапазон регулирования напряжения.

С целью обеспечения более глубокого и устойчивого регулирования напряжения предложено вторую цепь возбуждения подключить параллельно первой через сопротивление.

На чертеже показан генератор с двумя раздельными цепями возбуждения 1 и 2.

Подписная г р уп па М 70

Если использовать цепь l в качестве возбудителя, работающего в режиме самовозбуждения с постоянным напряжением на якоре, а обмотку возбуждения цепи 2 питать от

5 зажимов этого возбудителя, то получается система, эквивалентная генератору с независимым возбуждением. Изменяя сопротивление 3, включенное в цепь 2, можно в широких пределах регулировать напряжение на

10 зажимах 4 генератора.

По габаритам такой генератор будет равноценен возбудителю с магнитными мостиками, но глубина и надежность регулирования будет у него значительно больше.

Предмет изобретения

Генератор постоянного тока с петлевой обмоткой якоря и с двумя раздельными цепями возбуждения, одна из которых подключена

20 непосредственно к якорю, о т л и ч а ю щ и йс я тем, что, с целью обеспечения глубокого и устойчивого регулирования напряжения, вторая цепь возбу>кдения подключена параллельно первой через сопротивление.
