СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 С 2/26

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 12 о ,,фь.

1 (,д) о

70

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1308727 (21) 4688790/33 (22) 05.05.89 (46) 23.04.91. Бюл. hh 15 (71) Вильнюсский инженерно — строительный институт (72) Р,Г. Пикутис (53) 69.022.3 (088.8) (56) Авторское свидетельство СССР

М 767073, кл. Е 04 С 2/26, 1978.

Авторское свидетельство СССР

М 1308727, кл, Е 04 С 2/26, Е 04 В 1/70, 1987. (54) ВЕНТИЛИРУЕМАЯ ПАНЕЛЬ ОГРАЖДЕНИЯ (57) Изобретение относится к строительству, в частности к панелям стен, и может быть. Ж „ 1643684 А2 использовано при возведении отапливаемых зданий различного назначения. Цель изобретения — улучшение технологичности изготовления и повышение теплотехнических качеств панели эа счет использования засыпных и полужестких утеплителей. Вентилируемая панель ограждения включает ребристую плиту 1, несущие поперечные ребра 2, продольные ребра жесткости 3, имеющие уступы 4 и 5, вентилируемые воздушные каналы 6 с вентиляционными отверстиями 7 в продольных ребрах, засыпной или полужесткий утеплитель 8 с обшивочными листами 9 и 10, боковые конструкционно-теплоизоля цион ные вставки

11, отверстия 12 для доэасыпки сыпучего утеплителя. 1 з. и. ф — лы, 3 ил.

1643684

50

Изобретение относится к строительству, в частности к панелям стен, может быть использовано при возведении отапливаемых зданий различного назначения и является усовершенствованием изобретения по авт. св. М 1308727.

Цель изобретения — улучшение технологичности изготовления и повышение теплотехнических качеста панели за счет использования засыпных и полужестких утеплителей.

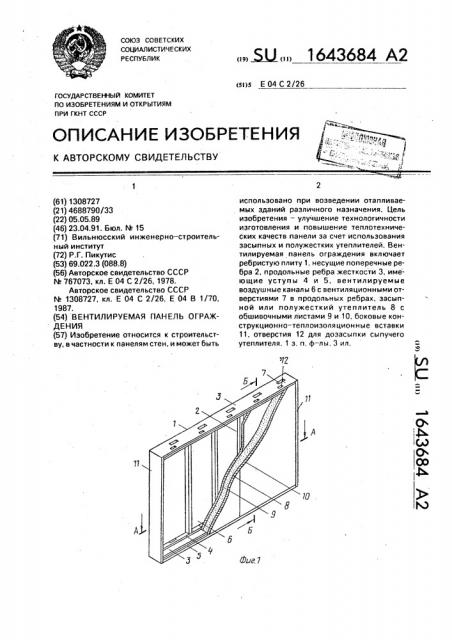

На фиг, 1 изображена панель. общий вид; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1.

Вентилируемая панель ограждения включает ребристую плиту 1 с несущими поперечными (вертикальными) ребрами 2 и продольными (горизонтальными) ребрами 3 жесткости, имеющими первый 4 и второй 5 уступы, вентилируемые воздушные каналы

6 с вентиляционными отверстиями 7 в продольных (горизонтальных) ребрах, засыпной или полужесткий утеплитель 8, удерживаемый с наружной стороны обшивочным листом 9 с перфорированной поверхностью, а с внутренней стороны обшивочным листом 10 небольшой толщины, боковые конструкционно-теплоиэоляционные вставки 11, примыкающие к крайним поперечным (вертикальным) ребрам, и отверстия 12 для дозасыпки сыпучего утеплителя, выполненные у внутренней части верхнего продольного (гориэонталь«ого) ребра, Плита 1 является несущим элементом панели и одновременно служит экраном, защищающим обшивочный лист 9 с перфорированной поверхностью от атмосферных воздействий и механических повреждений.

Поперечные (вертикальные) ребра 2 воспринимают вертикальные и горизонтальные нагрузки, а также обеспечивают поперечную жесткость панели и служат вертикальной опорой для обшивочного листа 9 с перфорированной поверхностью. Продольные (горизонтальные) ребра 3, высота которых равна толщине панели, обеспечивают продольную жесткость панели, служат опорами для перекрытия и покрыгия и удерживают утеплитель 8 панели. Воздушные каналы 6 способствуют удалению излишней влаги иэ . засыпного или полужесткого утеплителя 8.

Первый уступ 4 выполнен на уровне внутреннего края поперечного (вертикального) ребра 2 и служит горизонтальной опорой для обшивочного листа 9 с перфорированной поверхностью, а второй уступ 5 расположен от края продольного (горизонтального) ребра 3 на расстоянии, равном толщине обшивки. Обшивочный лист 9 с перфорированной поверхностью удерживает утеплитель 8 в панели и обеспечивает благоприятные условия для удаления влаги из него. Обшивочный лист 10 удерживает утеплитель 8 в панели с другой стороны и обеспечивает необходимую прочность ограждения со стороны помещения. По горизонтальным сторонам утеплитель 8 ограничивается продольными (горизонтальными) ребрами 3 жесткости, а по вертикальным боковым сторонам — боковыми конструкционно — теплоизоляционн ыми вставками 11. Отверстия 12, выполненные в верхней части верхнего продольного ребра, служат для дозасыпки (дополнения) сыпучего утеплителя 8 при его усадке в начальный период эксплуатации панели.

Эффективность предложенного технического решения заключается в улучшении технологичности изготовления панели и повышении ее теплотехнических качества за счет использования дешевых эасыпных утеплителей, получаемых на основе отходов промышленного производства, Формула изобретения

1. Вентилируемая панель ограждения по авт. св. N 1308727, отличающаяся тем, что, с целью улучшения технологичности изготовления и повышения теплотехнических . качеств панели эа счет использования засыпных и полужестких утеплителей, крайние поперечные ребра снабжены боковыми конструкционно-теплоизоляционными вставками, утеплитель— обшивочными листами, а продольные ребра выполнен; с устапами для опирания обшивочных листов, причем один иэ уступов выполнен на уровне внутреннего края поперечного ребра, а другой уступ расположен от внутреннего края продольного ребра на расстоянии, равном толщине обшивочного листа.

2. Панель по и. 1, отличающаяся тем, что у внутренней части верхнего продольного ребра выполнены отверстия для засыпки сыпучего утеплителя при его усадке.

;6:3684

Я 7 б
