Устройство для использования энергии текучей среды

Устройство для использования энергии текучей среды

Иллюстрации

Показать все

Реферат



Изобретение относится к энергетическому машиностроению. Цель изобретения - повышение надежности работы . Устройство для использования энергии текучей среды содержит ведущий и ведомый шкивы 1 и 2 с магнитами 3, охватывающий их транспортер 4 и закрепленные на нем складные рабочие органы, каждый из которых выполнен в виде пружин сжатия 5, одним концом закрепленных на транспортере 4, и паруса 6, связанного с пружинами 5. Устройство содержит также элементы 7 фиксации положения рабочих органов и магниты 8, закрепленные на свободных концах пружин 5 и ориентированные в одном направлении с полюсами магнитов 3 ведущего шкива 1 и в противоположном - с полюсами ведомого шкива 2, Поток текучей среды, воздействуя на паруса 6, приводит в движение транспортер 4 и шкивы 1 и 2. Приведение рабочих органов в рабочее положение р и Haobopoi осуществляется под действи ем сил упругости пружин 5, сил воздействия между магнитами 3 и 8 и силы тяжести, дейсхвующей на магниты. 2 ил. ,-

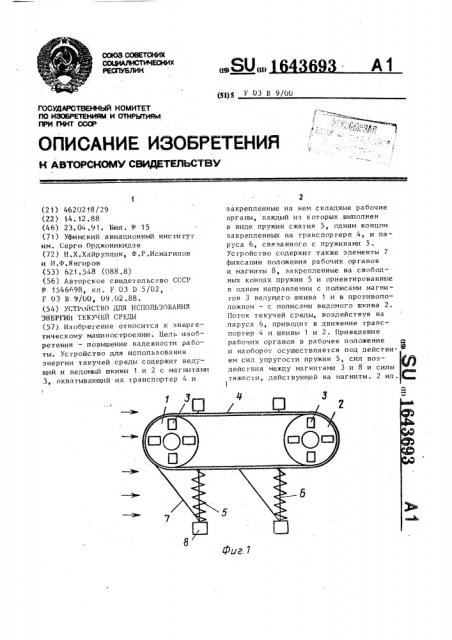

СОЮЗ СОВЕТСКИХ

CNI

РЕСПУБЛИК, SU„„

А1 (5 )5 I 03 В 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕ П.:ЛИТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (2 1) 4620218/29 (22) 14. 12.88 (46) 23. 04.91. Вюл. ¹ 15 (71) Уфимский авиационный институт им. Серго Орджоникидзе (72) И.Х.Хайруллин, Ф.P.Исмагилов и И.Фейнгиров (53) 621.548 (088.8) (56) Авторское свидетельство СССР

¹- 1546698, кл. Е 03 D 5/02, Г 03 В 9/00, 09,02.88. (54) УС П БУЙСТВО ДПЯ ИСПОЛЬЗОВАНИЯ

ЭНЕРГИИ ТЕКУЧЕЙ СРЕДЫ (57) Изобретение относится к энергетическому машиностроению. Цель изобретения — повышение надежности работы. Устройство для использования энергии текучей среды содержит ведущий и ведомый шкивы 1 и 2 с магнитами

3, охватывающий их транспортер 4 и ! закрепленные на нем складные рабочие органы, каждый из которых выполнен в виде пружин сжатия 5, одним концом закрепленных на транспортере 4, и паруса 6, связанного с пружинами 5.

Устройство содержит также элементы 7 фиксапии положения рабочих органов и магниты 8, закрепленные на свободных концах пружин 5 и ориентированные в одном направлении с полюсами магнитов 3 ведущего шкива 1 и в противоположном — с полюсами ведомого шкива 2.

Поток текучей среды, воздействуя на паруса 6, приводит в движение транспортер 4 и шкивы 1 и 2. Приведение рабочих органон в рабочее положение д и наоборот осуществляется поц действием сил упругости пружин 5, сил воздействия межцу магнитами " и 8 и силы тяиес Ií, деиствуюг ей на наг инты. 2 ин.

1643693

Изобретение относится к энергетическому машиностроению, а именно к устройствам, преобразующим энергию текучих сред, таких, как водяные потоки, ветер, в механическую энергию.

Целью изобретения является повышение надежности работы.

На фиг.1 представлена схема устройства; на фиг.2 — схема рабочего органа.

Устройство для использования энер— гии текучей среды содержит ведущий и ведомый шкивы 1 и 2 с магнитами 3, охватывающий их транспортер 4 и закрепленные на нем складные рабочие органы, каждый из которых выполнен в виде пружин 5 сжатия, одним концом закрепленных на транспортере 4, и паруса 6, связанного с пружинами 5. 2О

Устройство содержит также элемент 7 фиксации положения рабочих органов и магниты 8, закрепленные на свободных концах пружин 5 и фиксированные в одном направлении с полюсами магии- 25 . тов 3 ведущего шкива 1 и в противоположном — с полюсами ведомого шкива 2.

Устройство работает следующим образом.

Поток текучей среды, воздействуя 3р на паруса 6, перемещает транспортер

4, вращая при этом шкивы 1 и 2. Под действием пружин 5 паруса 6, находя †. щиеся над транспортером 4, прижимаются к нему и находятся в сложенном 35 сост оя нии . При оги ба нии шкива 1 за счет магнитных сил и силы тяжести, действующей на магниты 8, преодолева.— ются силы упрУгости пружин 5, и паруса 6 раскрываются, Фиксация парусов

6 и пружин 5 в рабочем положении осуществляется посредством элементов 7 °

При огибании шкива 2 складыванию парусов .6 способствуют силы взаимодействия между магнитами 8 и магнитами

3, установленными на шкиве 2.

Выполнение рабочих органов в виде пружин сжатия с закрепленными на концах магнитами и парусов уменьшает силу сопротивления при переводе их из рабочего в нерабочее положение, а также повышает надежность работы предлагаемого устройства в целом, Формула и з обретения

Устройство для использования энергии текучей среды, содержащее ведущий и ведомый шкивы с магнитами, охватывающий их транспортер и закрепленные на нем складные рабочие органы с элементами фиксации их положения и магнитами, причем полюса магнитов рабочих органов ориентированы в одном направлении с полюсами магнитов ведущего шкива, в противоположном — с полюсами ведомого, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, каждый рабочий орган выполнен в виде пружин сжатия, одним концом закрепленных на транспортере, и паруса, связанного с пружинами, причем магнит рабочего органа закреплен на свободных концах пружин.

1643б93

Составитель А .Шпара

Техред Л.Олийнык Корректор Т.Палий

Редактор А.Мотыль

Заказ 1225 Тираж 293 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
