Жидкостно-кольцевая машина

Жидкостно-кольцевая машина

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить КПД и произв-ность жидкостно-кольцевой машины , В торцовых крышках установлен вал 6, на котором эксцентрично корпусу 1 размещен с образованием рабочих камер 7,8 всасывания и нагнетания ротор 9 с лопастями 10. На внутренних поверхностях крышек между всасывающими и нагнетательными окнами выполнены секторные пазы 11, в крышкахканалы 12 подвода уплотняющей жидкости в пазы 11. На торцовых поверхностях лопастей 10 и ротора 9 выполнены канавки 13 с возможностью их периодического сообщения с пазами 11. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s F 04 С 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

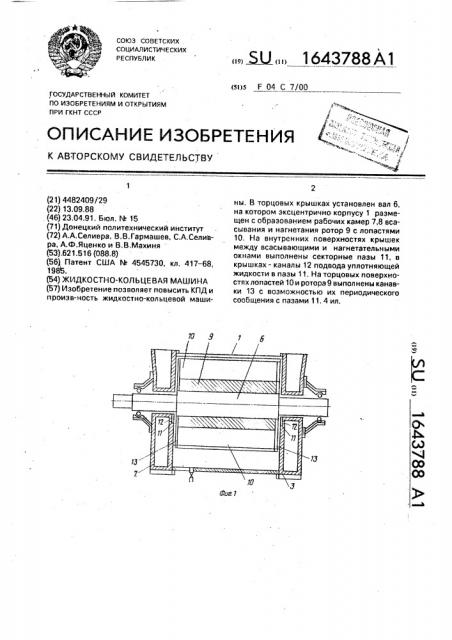

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1Î Я у

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4482409/29 (22) 13.09.88 . (46) 23.04.91. Бюл. М 15 (71) Донецкий политехнический институт (72) А.А.Селивра, В.В.Гармашев, С.А.Селивра, А.Ф.Яценко и В.В,Махиня (53).621.516 (088,8) (56) Патент США М 4545730, кл. 417 — 68, 1985. (54) ЖИДКОСТНО-КОЛЬЦЕВАЯ МАШИНА (57) Изобретение позволяет повысить КПД и произв-ность жидкостно-кольцевой маши.. Ж 1643788 А1 ны, В торцовых крышках установлен вал 6, на котором эксцентрично корпусу 1 размещен с образованием рабочих камер 7,8 всасывания и нагнетания ротор 9 с лопастями

10. На внутренних поверхностях крышек между всасывающими и нагнетательными окнами выполнены секторные пазы 11, в крышках — каналы 12 подвода уплотняющей жидкости в пазы 11. На торцовых поверхностях лопастей 10 и ротора 9 выполнены канавки 13 с воэможностью их периодического сообщения с пазами 11, 4 ил.

1643788

Изобретение относится к машиностроению, в частности к жидкостно-кольцевым машинам, и может найти применение в гор" ной, металлургической и других областях промышленности, Целью изобретения являешься повышение КПД и производительности жидкостнокольцевой машины.

На фиг. 1 изображена машина, продольное сечение; на фиг. 2-то же, а машина без снятой крышки, вид сбоку; на фиг. 3 — боковая крышка со; на фиг. 4 — разрез

А-А на фиг. 2.

Жидкостно-кольцевая, машина содержит цилиндрический корпус 1, торцовые крышки 2 и 3 со всасывающими и нагнетательными окнами 4 и 5, установленный в крышках 2 и 3 вал 6 и размещенный на нем с образованием рабочих камер всасывания и нагнетания 7 и 8 эксцентрично корпусу 1 ротор 9 с лопастями 10. На внутренних поверхностях торцовых крышек 2 и 3 между всасывающими и нагнетательными окнами

4 и 5 выполнены секторные пазы 11, в крышках — каналы 12 подвода уплотняющей жидкости в пазы 11, а на торцовых поверхностях лопастей 10 и ротора 9 — канавки 13 с возможностью их периодического сообщения с секторными пазами l l.

Жидкостно-кольцевая машина работает следующим образом.

При вращении ротора 9 приводится во вращение и находящаяся в цилиндрическом корпусе 1 жидкость. Между ротором 9 и внутренней поверхностью вращающегося

5 жидкостного кольца образуются рабочие камеры 7 и 8, в которых и происходят циклы всасывания и нагнетания рабочего газа.

При подаче под давлением в каналы 12 уплотняющей жидкости она поступает в па10 эы 11 крышек 2 и 3 и в сообщенные с ними канавки 13 лопастей 10 и ротора 9, При этом происходит уплотнение жидкостью торцовых зазоров роторной машины, что позволяет снизить перетечки, повысить прозводитель15 ность и КПД.

Формула изобретения

Жидкостно-кольцевая машина, содержащая цилиндрический корпус, торцовые крышки с всасывающими и нагнетательны20 ми окнами, установленный в крышках вал и размещенный на нем эксцентрично корпусу ротор с лопастями, отличающаяся тем, что, с целью повышения КПД и производительности, на внутренних поверхностях

25 торцовых крышек между всасывающими и нагнетательными окнами выполнены секторные пазы, в крышках — каналы подвода уплотняющей жидкости в пазы, а на торцовых поверхностях лопастей и ротора — канавки С

30 возможностью их периодического сообщения с секторными пазами.

1643788

А-А

Фиа4

Фие.З

Составитель С.Пузиков

Техред M.Ìîðãåíòàë Корректор Л;Пилипенко

Редактор А.Мотыль

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 1227- Тираж 366 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
