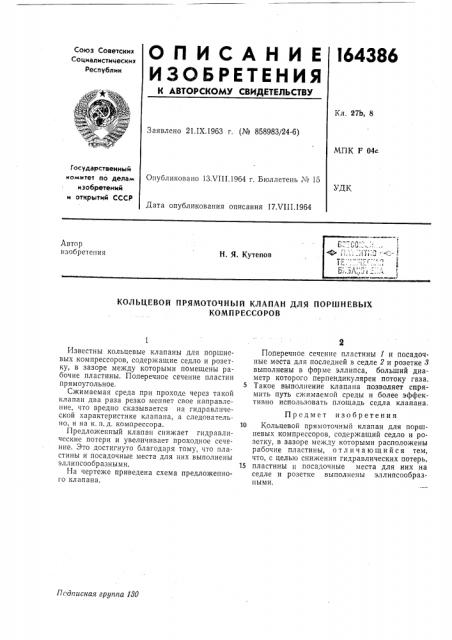

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I64386

Союз Советских

Социалистических

Республик

Кл. 27Ь, 8

Заявлено 21,IX.1963 г. (№ 858983/24-6) МПК F 04с

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 13Л Ш.1964 г. Бюллетень 15

Дата опубликования описания 17.VIII.1964

Г ! ъ

Автор изобретения

Н. Я. Кутепов

КОЛЬЦЕВОЙ ПРЯМОТОЧНЫЙ КЛАПАН ДЛЯ ПОРШНЕВЫХ

КОМПРЕССОРОВ

Подписная группа 180

Известны кольцевые клапаны для поршневых компрессоров, содержащие седло и розетку, в зазоре между которыми помещены рабочие пластины. Поперечное сечение пластин прямоугольное, Сжимаемая среда при проходе через такой клапан два раза резко меняет свое направление, что вредно сказывается на гидравлической характеристике клапана, а следовательно, и на к. п.д. компрессора.

Предложенный клапан снижает гидравлические потери и увеличивает проходное сечение. Это достигнуто благодаря тому, что пластины и посадочные места для них выполнены эллипсообразными.

На чертеже приведена схема предложенного клапана.

Поперечное сечение пластины 1 и посадочные места для последней в седле 2 и розетке 8 выполнены в форме эллипса, больший диаметр которого перпендикулярен потоку газа.

5 Такое выполнение клапана позволяет спрямить путь сжимаемой среды и более эффективно использовать площадь седла клапана, Предмет изобретения

10 Кольцевой прямоточный клапан для поршневых компрессоров, содержащий седло и розетку, в зазоре между которыми расположены рабочие пластины, отличающийся тем, что, с целью снижения гидравлических потерь, 15 пластины и посадочные места для них на седле и розетке выполнены эллипсообразными.
