СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 24 J 2/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

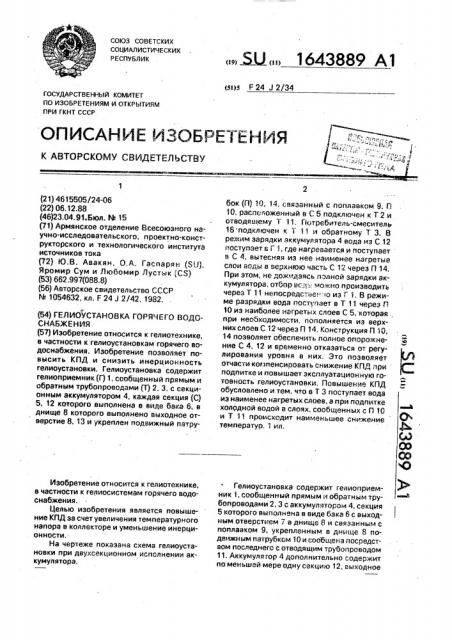

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4615505/24-06 (22) 06.12.88 (46)23.04. 91,6юл. N. 15 (71) Армянское отделение Всесоюзного научно-исследовательского, проектно-конструкторского и технологического института источников тока (72) Ю.В. Авакян, О.А. Гаспарян (Я0), Яромир Сум и Любомир Лустык (СЯ) (53).662.997(088.8) (56) Авторское свидетельство СССР

М 1054632, кл, F 24 J 2/42, f982, (54) ГЕЛИОУСТАНОВКА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ (57) Изобретение относится к гелиотехнике, в частности к гелиоустановкам горячего водоснабжения. Изобретение позволяет повысить КПД и снизить инерционность гелиоустановки. Гелиоустановка содержит гелиоприемник (Г) 1, сообщенный прямым и обратным трубопроводами (Т) 2. 3, с секционным аккумулятором 4, каждая секция (С)

5. 12 которого выполнена в виде бака 6, в днище 8 которого выполнено выходное отверстие 8, 13 и укреплен подвижный патруИзобретение относится к гелиотехнике, в частности к гелиосистемам горячего водоснабжения.

Целью изобретения является повышение КПД за счет увеличения температурного напора в коллекторе и уменьшение инерционности.

На чертеже показана схема гелиоустановки при двухсекционном испслнении аккумулятора, „„Ж „„1643889 А1 бок (П) 10, 14, связанный с поплавком 9. П

10, расположенный в С 5 подключен к Т 2 и отводящему Т 11. Потребитель-смеситель

18 подключен к Т 11 и обратному Т 3. В режим зарядки аккумулятора 4 вода иэ С 12 поступает в Г 1, где нагревается и поступает в С 4, вытесняя из нее наименее нагретые слои воды в верхнюю часть С 12 2через П 14.

При этом, не дожидаясь полной зарядки аккумулятора, отбор вс:. .;. можно производить через Т 11 непосредстве,-" О из Г 1. В режиме разрядки вода поступает s Т 11 через П

10 иэ наиболее нагретых слоев С 5, которая ., при необходимости, пополняется из верхних слоев С 12 через П 14. Конструкция П 10, 14 позволяет Обеспечить полное опорожнеwe С 4, 12 и временно отказаться от регулирования уровня в них, Это позволяет отчасти компенсировать снижение КПД при подпитке и повышает эксплуатационную готовность гелиоустановки. Повышение КПД обусловлено и тем, что в Т 3 поступает вода иэ наименее нагретых слоев, а при подпитке холодной водой в слоях, сообщенных с П 10 и Т 11 происходит наименьшее снижение температур, 1 ил.

Гелиоустановка содержит гелиоприемник 1, сообщенный прямым и обратным трубопроводами 2, 3 с аккумулятором 4, секция

5 которого выполнена в виде бака 6 с выходным отверстием 7 в днище 8 и связанным с поплавком 9, укрепленным в днище 8 подвижным патрубком 10 и сообщена посредством последнего с отводящим трубопроводом

11. Аккумулятор 4 дополнительно содержит по меньшей мере одну секцию 12, выходное отверстие 13 которой сообщено с обратным трубопроводом 3, а подвижный патрубок 14 подключен к выходному отверстию 7 секции

5, причем отводящий трубопровод 11 подключен к прямому трубопроводу 2 гелиоприемника 1. К обратному трубопроводу 3 посредством трубопровода. 15 и крана 16 подключена подпитывающая емкость 17, Смеситель 18 душевой головки 19 сообщен с трубопроводом 11 и патрубком 20 подсоединен к обратному тоубо — ðîâîäó 3 гелиоприемника 1.

Количество секций аккумулятора 4 ог. ределяется исходя из графика поступления солнечной радиации, площади гелиоприемника и эксплуатационной потребности. Секции 5, 12 аккумулятора размещены выше уровня гелиоприемника 1.

Гелиоустановка работает следующим образом.

Из подпитывающей емкости 17 система наполняется водой, при этом В емкости 17, э также а секциях 5, 12 с помощью поплавкОВ 9 устэнавлиВэетсЯ ОдинакоВый }/pOBGHb.

В гелиоприемнике под действием солчечноI-0 излучения вода нагревается и происходит зарядка секций 5, 12 горячей Во,ogl в процессе термосифонной циркуляции. При этом горячая вода из гелиоприемника через прямой трубопровод 2 и подвижный патрубок 1О поступает в верхнюю часть секции 5, э холодная ВОда нижних GJI088 секции 5 через выходное отверстие 7 и подвижный патрубок 14 поступает в секцию 12, откуда

ХОЛОДНЭЯ ВОДЭ НИЖНИХ СЛОЕВ ЧВРВЗ ВЫХОД- ное отверстие 13, кран 16, обратный трубопровод 3 поступает а гелиоприемник, Таким образом, после полной зарядки секций 5 горячей водой, происходит зарядка следующей секции 12 аналогичным способом. В режиме эксплуатации установки расход горячей и холодной воды perynируется смесителем 1S, При отсутствии подпитывающей олодНоА ВОДЫ в пеРИОД Ncflollb30BBHMA I 0PAчей воды распределение горячей и холодной Воды по разным секциям 5, 12 создает воэможность эксплуатации гелиоустановки с потреЦлением через смеситель 18 воды необходимой температуры, так кэк подбором количества и объема секций можно создать необходимую комбинацию с учетом графиков поступления солнечной радиации и расхода воды.

При постоянном наличии холодной воды и достаточной плОщэди гелиОприемникэ (или малом потреблении горячей воды) кон2Q

3G

4О

4ц

5О

55 струкция пОзВоляет испОльзоВать Горячую воду напрямую через гелиоприемни. без предварительной зарядки аккумулятора 4, Зарядка аккумулятора 4 может происходить параллельно с потреблением или в проме- жутках между периодами потребления.

Б процессе разрядки аккумулятора 4 поступление горячей воды в смеситель 18 происходит только через подвижный патрубок 1Î.

Разрядка секций 5, 12 через подвижные г.атрубки 1О, 14 позволяет обеспечить полНо8 010p:. Жнение секций 5, 1.2 и ОткэзэтьсЯ

oт регулировэн ;A уровня ВОды в них, Это упрошэет конструкцво, снижает инерционность, повышает КПД гелиоустановки за счет воэможности исключения подпитки аккумуляторэ 4 холодной водой в режиме разрядки последнего и повышает надежность работы = случае перебоев в поступлении холодной водь: в емкость 17. При этом В каждой секции 5, 12 не нарушается температурная стратификация, так как Вода иэ наименее нагоетых слоев секции 5 с более высокой температурой воды поступает в

e8pxHI0Io часть секции 12 с более низкой температурой воды и наоборот. За счет этого на вход гел.мприемника 1 поступает вода самой низкой температуры. При подпитке аккумулятора 4:врез подвижный патрубок

14 в связанную с потребителем секцию 5 поступает из секции "12 вода иэ нэиоолее нагретых слоев. -"!0 отчасти компенсирует снижение температурного напора в гелиоприемнике 1 при зарядке аккумулятора 4 и охлах<дение воды, поступающей к потрвбителю, при подпитке аккумулятора 4. что повышает КП,Ц гелиоустановок.

Формула изобретения

Гелиоустановкэ горячего водоснабжения,;;"Одержащэя гелисприемник, сообщенный прямым и абра, ным трубопроводами с

ЭККУМУЛЯТОРОМ, С8КЦИЯ КОТОРОГО ВЫПОЛНЕНЭ в виде бака с выходным отверстием в днище и связанным с поплавком, укрепленным в днище подаих<ным патрубком, и сообщена посредством последнего с отводящим трубопроводом, отличающаяся тем, что, с целью повышения КП,ц и уменьшения инерционности, аккумулятор дополнительно содержит по меньшей мере одну секцию, выходное отверстие которой Сообщено с обратным трубопроводом, а подвижный патрубок подключен к выходному отверстию соседней секции. причем отводящий трубопровод подключен к прямому трубопроводу ГВлиОприемникэ.

1643889

Составитель К.Заграничная

Техред М,Моргентал Корректор И.Муска

Редактор Т.Иванова

Производственно-издательский комбина- "Патент", r. Ужгород, ул.Гагарина, 101

Заказ 1459 Тираж 402 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5
