Устройство для регулирования уровня жидкости в емкостях

Устройство для регулирования уровня жидкости в емкостях

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам , предохраняющим емкости от перелива поступающей в них жидкости. Цель изобретения - упрощение конструкции и снижение металлоемкости устройства. Для этого в устройство содержащее входную 2 и выходную 3 полости, запорный орган 4, соединенный через ось 6 с первым рычагом 13 с поплавком 14, управляющую камеру 7, введены копир 17 и ролик 16, закрепленный на втором рычаге 15, а запорный элемент 4 выполнен в виде конуса с поршнем-хвостовиком 5 в его вершине, размещенным в полой оси 6, 2 ил„

СОЮЗ СОВЕТСКИХ

РЕСЙУБЛИН

А1

09) 03) (51)5 С 05 D 9/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н ьвтсосномч свидвтвлъстви

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

FN ИЗОБРЕ%НИЯМ И (ПНРЬГрщр

flPH ГКНТ СССР (21) 4495689/24 (22) 18. 10.88 (46) 23.04.91. Бюл. h» 15 . (71) Производственное объединение

"Мариупольтяжмаш" (72) В.Г. Ляшенко, Л.Ф, Горбачева, А.Г, Никитенко и В.В, Ирьева (53) 621.624(088.8) (56) Авторское свидетельство СССР

Р 549789 „ кл. С 05 D 9/04, 1969.

Авторское свидетельство СССР

Р 1198475, кл. О 05 D 9/04, 1984. (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

УРОВНЯ ИЩКОСТИ В Е1РКОСТЯХ (57) Изобретение относится к устройствам, предохраняющим емкости от перелива поступающей в них жидкости. Цель изобретения — упрощение конструкции и снижение металлоемкости устройства. Для этого в устройство содержащее входную 2 и выходную 3 полости, запорный орган 4, соединенный через ось 6 с первым рычагом

13 с поплавком 14, управляющую камеру 7, введены копир 17 и ролик 16, закрепленный на втором рычаге 15, а запорный элемент 4 выполнен в виде конуса с поршнем-хвостовиком 5 в его вершине, размещенным в полой оси 6.

2 ил.

1644100

Изобретение относится к. устройствам, предохраняющим емкости (резервуары) от перелива поступающей в них жидкости и может быть исполь5 зоваио в автотопливозаправщиках и автоцистернах, в которые загрузка топлива осуществляется насосом.

Целью изобретения является упрощение конструкции и снижение металло- 10 емкости.

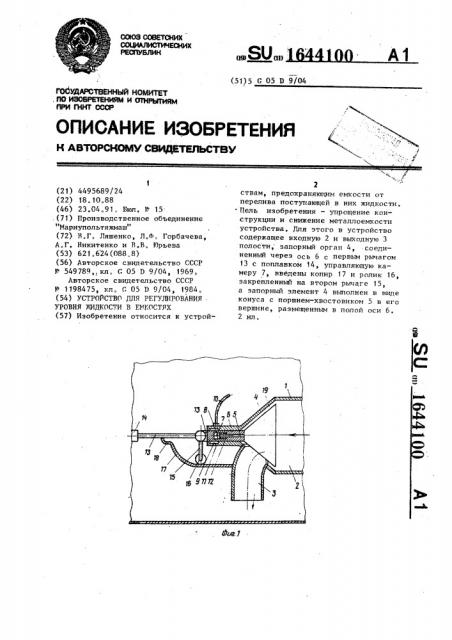

На фиг. 1 показано устройство, когда жидкости в емкости нет, разрез; на фиг, 2 - то же, при заполненной емкости.

Устройство для регулирования уровня жидкости содержит корпус 1 с входной 2 и выходной 3. полостями, между которыми размещен запорный орган 4 в виде конуса с поршнем-хвосто20 виком 5 в его вершине.. Поршень-хвостовик 5 вставлен во внутреннюю полость .оси 6 так, что образуется управляющая камера 7, соединенная через

IlpoToKH 8 с выточкой 9 B KopIIjjce 1.

Выточка 9 сообщена с одной стороны через регулирующий трубопровод 10 и вентиль с входной полостью устройства (не показано), а с другой стороны сливом 11 — с емкостью. Поршень30 хвостовик 5 подпружинен пружиной 12.

Свободный конец оси 6 в виде вилки

12 соединен с первым Рычагом 13, на котором закреплен поплавок 14. Перпендикулярно Рычагу 13 в вилке 12 также жестко закреплен через второй рычаг 15 ролик 16, который еремещается по копиру 17, закрепленному со стороны выходной полости 3. Копир 17 имеет криволинейную поверхность с 40 выступом 18, который является одновременно опорой для первого рычага

13. Первый рычаг 13 может быть выполнен Г-образной Аормы.

Устройство работает следующим об- 45 разом.

В порожней емкости первый рычаг

13 с поплавком 14 упирается в выступ

18 копира 17, ролик 16 находится в нижней части криволинейного участка

50 копира 17, при этом запорный орган 4 открыт, образуя зазор 19. По мере поступления жидкости в емкость попла вок 14 начинает подниматься, при этом ролик 16 перемещается по криволинейной поверхности копира 17. При достижении заданного уровня ролик 16 вкатывается на выступ 18, подтягивая ось 6 и запорный орган 4. Потоком жидкости запорный орган 4 поднимается, перекрывая поступление жидкости в выходную полость 3 и в емкость. . Для выполнения операции перемеаивания открывают вентиль на регулирующем:-трубопроводе 10, соединяя его с входной полостью 2 устройства, т.е. с напорным трубопроводом. Индкость попадает через протоки 8 и выточки 9 в корпусе 1 в камеру 7.

Давление в камере 7 повышается, воздействуя на поршень-х.зостовик 5, отодвигает запорный орган 4 в сторону открытия, обеспечивая зазор 19.

При включенном насосе (не показан) жидкость из емкости по всасывающему трубопроводу попадает в напорный трубопровод и через зазор 19 устройства в емкость.

Формула изобретения

Устройство для регулирования уровня жидкости в емкостях, содержащее корпус с входной и выходной полостями, между которыми установлен запорный орган, соединенный через ось с первым рычагом поплавка, управляющую камеру, снабженную сливом и сообщенную с входной полостью устройства, о т л и ч а ю щ е е с я тем,. что с целью упрощения и снижения металлоемкости устройства, оно содержит закрепленный со стороны выходной полости копир и контактно связанный с ним ролик, закрепленный на втором рычаге, жестко соединенном с первым рычагом, размещенным перпендикулярно. второму, запорный орган выполнен в вщ е конуса с поршнем-хвостовиком в его вершине, размещенным внутри полой. оси и образующим с корпусом оси управляющую камеру.
