Устройство для вычисления амплитудных гистограмм телевизионных изображений

Устройство для вычисления амплитудных гистограмм телевизионных изображений

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и предназначено для статистической обработки изображений . Цель изобретения - расширение функциональных возможностей путем обеспечения произвольных фрагментов изображения. Устройство накапливает в блоке 11 памяти число появлений отсчетов видеосигнала с амплитудами, определяющими адреса блока 11, за счет добавления единицы на сумматоре 12 единицы к содержимому ячейки с соответствующим адресом , Мультиплексоры 7-9 данных, адреса и записи-считывания соответственно обеспечивают управление режимами начальной установки - вычислений устройства. Введенный блок 3 выделения фрагментов изображения обеспечивает формирование сигнала, разрешающего прохождение импульсов записи от блока 6 синхронизации через элемент И 5 на вход управления записью-считыванием блока 11. Указанный разрешающий сигнал вырабатывается на основе задаваемых в блоке 3 выделения фрагментов изображения с временной привязкой к сигналам блока 4 счетчиков числа элементов и строк. 1 ил. Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИНЕСКИх

РЕСПУБЛИК (s>)s 6 06 F 15/70, 15/Зб

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЪ|ТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г

I (21) 4450020/24 (22) 06.06,88 (46) 23,04,91. Бюл.f+ 15 (71) Киевский институт автоматики им.ХХ1/ съезда КПСС (72) В.С.Ол ьшан ников, Ю. Н.Остапчук и Л.И.Шинкарчук (53) 681.3.019 (088.8) (56) Вуде P.Ý., Гансалес Р,С.Цифровые методы улучшения изображений в реальном времени.— ТИИЭР, 1981, т.69, M 5, с, 182-185.

Авторское свидетельство СССР

М 1302300, кл. G 06 F 15/70, 1985. (54) УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ АМПЛИТУДНЫХ ГИСТОГРАММ ТЕЛЕВИЗИОННЫХ ИЗОБРАЖЕНИЙ (57) Изобретение относится к автоматике и вычислительной технике и предназначено для статистической обработки изображений. Цель изобретения — расширение функциональнь|х воэможностей путем... 50„„1644172 А1 обесг|ечения произвольных фрагментов изображения, Устройство накапливает в блоке 11 памяти число появлений отсчетов видеосигнала с амплитудами, определяющими адреса блока 11, за счет добавления единицы на сумматоре 12 единицы к содержимому ячейки с соответствующим адресом. Мультиплексоры 7-9 данных, адреса и записи-считывания соответственно обеспечивают управление режимами начальной установки — вычислений устройства.

Введенный блок 3 выделения фрагментов изображения обеспечивает формирование сигнала, разрешающего прохождение импульсов записи от блока 6 синхронизации через элемент И 5 на вход управления за-писью-считыванием блока 11. Указанный Б разрешающий сигнал вырабатывается на основе задаваемых в блоке 3 выделения фрагментов иэображения с временной привязкой к сигналам блока 4 счетчиков числа элементов и строк. 1 ил.

1644172

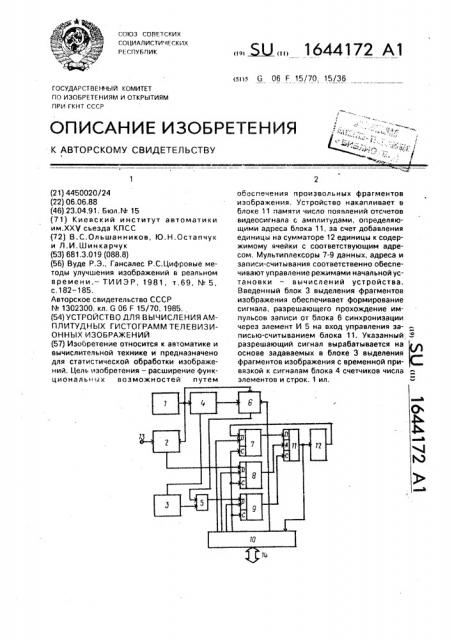

Изобретение относится к области автоматики и вычислительной техники и может найти применение в решении задач распознавания образцов и в системах автоматического визуального контроля, например, промышленных роботов, Цель изобретения — расширение функциональных возможностей устройства путем обеспечения обработки произвольных фрагментов изображения. На чертеже приведено предлагаемое устройство.

Устройство для вычисления амплитудных гистограмм телевизионных изображений содержит генератор 1 тактовых импульсов, аналого-цифровой преобразователь 2, блок 3 выделения фрагментов изображения, блок 4 счетчиков числа элементов и строк, элемент И 5, блок 6 синхронизации, мультиплексоры данных 7, адреса 8 и записи-считывания 9, блок 10 ввода-вывода, блок 11 памяти, сумматор 12 единицы. Кроме того, указаны информационный вход 13 элементов изображения устройства и магистраль 14 связи с внешними устройствами.

Блок 4 счетчиков числа элементов и строк вырабатывает на своих выходах кадровые, строчные синхроимпульсы, а также другие сигналы управления электронно-лучевой трубкой (не приведены), может быть реализован по любой типовой схеме аналогичных устройств. Блок 6 синхронизации по своему назначению, структуре и возможной реализации полностью совпадает с блоком синхронизации известного устройства. Его основное назначение — выработать после поступления на вход запуска сигнала с выхода блока 10 ввода-вывода серии управляющих сигналов в течение прямого хода первого кадра. Блок 3 выделения фрагментов изображения может быть в принципе любым, Его внутренняя структура определяется требованиями, предьявленными к возможностям оперативного формирования и выделения оператором необходимых фрагментов изображения. Например, если фрагмент изображения выбирается в виде прямоугольников с любым соотношением размеров стороны и с произвольным расположением на экране, то в качестве блока 3 выделения фрагментов изображения можно применить известное устройство, работающее в режиме "Маска". Известное устройство, работая в этом режиме, формирует на своем выходе сигнал, выделяющий все точки, принадлежащие выбранному фрагменту изображения, Блок 10 ввода-вывода предназначен для выполнения обмена информацией внешними устройствами через магистраль 14, Реализация блока 10 ввода5

55 вывода зависит от используемой магистрали обмена с внешними устройствами и каких-либо особенностей не имеет.

Устройство работает следующим образом, Предварительно перед очередным циклом обработки блок 11 памяти обнуляется.

Для этого мультиплексоры 7-9 под управлением сигнала с выхода задания режимов работы блока 10 ввода-вывода подключают на информационный, адресный входы и вход управления записью-считыванием блока 11 памяти соответственно выходы данных, адреса и записи блока 10 ввода-вывода. На выходе данных устанавливаются нули, Перебором всех адресов осуществляется полное обнуление памяти.

После предварительной установки содержимого блока 11 памяти устройство готово к очередному циклу обработки.

В режиме обработки поступающей на вход 13 видеоинформации мультиплексоры

7-9 подключают на соответствующие входы блока 11 памяти выходы сумматора 12 единицы, выход аналого-цифрового преобразователя 2 и выход элемента И 5. Под воздействием тактовых сигналов с выхода генератора 1 тактовых импульсов аналогоцифровой преобразователь 2 формирует коды, поступающие на адресные входы блока

11 памяти, По этим кодам в блоке 11 памяти выбираются ячейки, адреса которых соответствуют амплитуде входного видеосигнала. После прихода с выхода запуска вычислений блока 10 ввода-вывода сигнала на соответствующий вход блока синхронизации последний начинает свой цикл работы, который определяется строчными, кадровыми и тактовыми импульсами. На входы блока 6 синхронизации строчные и кадровые синхроимпульсы поступают с выхода блока 4 счетчиков числа элементов и строк, а тактовые импульсы — с выхода генератора 1. Во время прямых ходов строчной развертки и во время прямого хода кадра на выходе блока 6 синхронизации появляются импульсы, которые, пройдя через элемент И

5 и мультиплексор 9 записи-считывания, могут осуществлять перезапись информации в блоке 11 памяти. На второй вход элемента

И 5 поступают сигналы с выхода блока 3 выделения фрагментов иэображения. Если текущая точка принадлежит анализируемому фрагменту изображения, то в момент времени на выходе блока 3 выделения фрагментов изображения формируется сигнал, разрешающий прохождение импульсов с блока 6 синхронизации через элемент И 5.

И наоборот, если данная точка не принадлежит анализируемому фрагменту изображе
