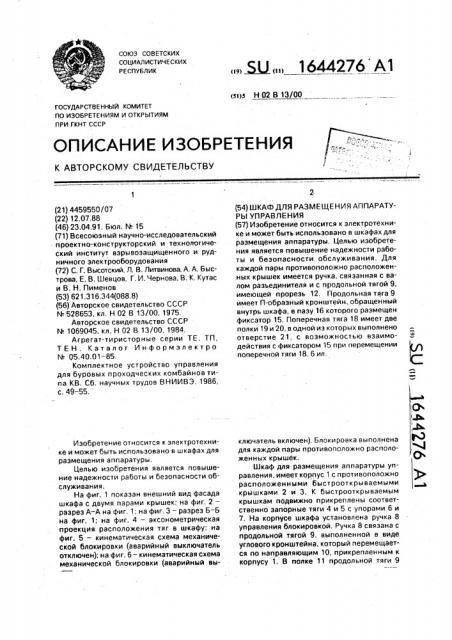

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Н 02 В 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1ф, ;1 (21) 4459550/07 (22) 12.07.88 (46) 23.04.91, Бюл, ¹ 15 (71) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт взрывоэащищенного и рудничного электрооборудования (72) С. Г. Высотский, Л. В, Литвинова, А. А. Быстрова, Е. В, Шевцов, Г. И. Чернова, В. К, Кутас и В. Н, Пименов (53) 621.31 6. 344(088. 8) (56) Авторское свидетельство СССР № 528653, кл. Н 02 В 13/00, 1975.

Авторское свидетельство СССР № 1069045, кл. Н 02 В 13/00, 1984.

Агрегат-тиристорные серии ТЕ, ТП, ТЕН, Каталог Информэлектро № 05.40.01 — 85.

Комплектное устройство управления для буровых проходческих комбайнов типа КВ. Сб. научных трудов ВНИИВЭ, 1986, с, 49-55.

Изобретение относится к электротехнике и может быть использовано в шкафах для размещения аппаратуры.

Целью изобретения является повышение надежности работы и безопасности обслуживания, На фиг. 1 показан внешний вид фасада шкафа с двумя парами крышек; на фиг. 2— разрез А — А на фиг, 1; на фиг, 3 — разрез Б — Б на фиг. 1; на фиг. 4 — аксонометрическая проекция расположения тяг в шкафу; на фиг. 5 — кинематическая схема механической блокировки (аварийный выключатель отключен); на фиг. 6 — кинематическая схема механической блокировки (аварийный вы„„Я3 „„1644276 А1 (54) ШКАФ ДЛЯ РАЗМЕЩЕНИЯ АППАРАТУРЫ УПРАВЛЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано в шкафах для размещения аппаратуры, Целью изобретения является повышение надежности работы и безопасности обслуживания, Для каждой пары противоположно расположенных крышек имеется ручка, связанная с валом разьединителя и с продольной тягой 9, имеющей прорезь 12. Продольная тяга 9 имеет П-образный кронштейн, обращенный внутрь шкафа, в пазу 16 которого размещен фиксатор 15. Поперечная тяга 18 имеет две полки 19 и 20, в одной иэ которых выполнено отверстие 21, с возможностью взаимодействия с фиксатором 15 при перемещении поперечной тяги 18. 6 ил, ключатель включен). Блокировка выполнена для каждой пары противоположно расположенных крышек.

Шкаф для размещения аппаратуры управления, имеет корпус 1 с противоположно расположенными быстрооткрываемыми крышками 2 и 3. К быстрооткрываемым крышкам подвижно прикреплены соответственно эапорные тяги 4 и 5 с упорами 6 и

7. На корпусе шкафа установлена ручка 8 управления блокировкой, Ручка 8 связана с продольной тягой 9, выполненной в виде углового кронштейна, который перемещается по направляющим 10, прикрепленным к корпусу 1. В полке 11 продольной тяги 9

1644276 имеется прорезь 12. К корпусу устройства прикреплены подпружиненные. фиксаторы

13 и 14, взаимодействующие с упорами 6 и

7. На продольной тяге 9 со стороны, обращенной внутрь шкафа, расположен П-образный кронштейн, в котором размещен подпружиненный фиксатор 15 в пазу 16. К верхней стенке корпуса 1 в петлях 17 подвижно прикреплена П-образная поперечная тяга 18, у которой на концах выполнены параллельные полки 19 и 20. В полке 19 выполнено отверстие 21.

На фиг; 2 изображено рабочее положение шкафа, s котором все крышки закрыты, разъединитель включен. В этом положении нельзя открыть переднюю быстрооткрываемую крышку 2, т, к. перемещение упора 6 запорной тяги 4 ограничивается полкой 11 продольной тяги 9. Также невозможно открыть заднюю крышку 3, т. к. перемещение упора 7 тяги 5 ограничено полкой 20 поперечной тяги 18, При снятии напряжения в положении, когда разъединитель отключен, при повороте ручки 8 перемещается продольная тяга 9 таким образом, чтобы под упор 6 подвинулась прорезь 12 продольной тяги 9, Поворотом рукоятки на,быстрооткрываемой крышке запорную тягу опускают, упор 6 проходит через прорезь 12 и крышка открывается. Но и перемещение продольной тяги

9 блокируется подпружиненным фиксаторам 13, который опускается в прорезь 12, не давая.ей переместиться и повернуть рукоятку разъеди. ителя и подать напряжение при открытых крышках.

Для открывания задней быстрооткрываемой крышки 2 необходимо приподнять фиксатор 15 и вдвинуть в паз 16 полку 19 таким образом, чтобы фиксатор 15 разместился в отверстии 21 в полке поперечной тяги 18, при этом полка 20 не препятствует движению упора. Поворотом рукоятки можно опустить тягу 5 и открыть крышку 3. Фиксатор 14 опускается вниз, не давая возможности передвинуть поперечную тягу, 5 и этим обеспечивается невозможность включить разъединитель, Для включении разъединителя необходимо закрыть и запереть заднюю крышку 3. Затем расфиксировать и вывести иэ паза продольной тяги 9

10 поперечную тягу 18. После этого закрывается и запирается передняя крышка 2. Продольная тяга 9 получает возможность перемещения по направляющим 10 корпуса

1, чем обеспечивается возможность включе15 ния разъединителя.

Формула изобретения

Шкаф для размещения аппаратуры управления, содержащий корпус с передней и задней крышками, внутри которого распо20 ложены разъединители, контактные ножи которых закреплены на валу, связанном с продольной тягой, запорные тяги крышек, выполненные с возможностью перемещения вдоль крышек, и подпружиненные фик25 саторы, закрепленные на корпусе с возможностью взаимодействия с упорами запорных тяг крышек, отличающийся тем, что, с целью повышения надежности работы и безопасности обслуживания, 30 шкаф снабжен поперечной тягой с двумя полками, в одной из которых выполнено отверстие, а продольная тяга снабжена

П-образным кронштейном с пазом и дополнительным фиксатором, дополнитель35 ный фиксатор размещен в пазу П-образного кронштейна, укрепленного на продольной тяге со стороны, обращенной внутрь шкафа, а поперечная тяга установлена в направляющих, прикрепленных к корпусу, с

40 возможностью перемещения в них и взаимодействия полки с отверстием с дополнительным фиксатором, 1644276

1644276

Фиг. 3

1644276

Составитель Е.Иванова

Техред М.Моргентал Корректор Л,Пилипенко

Редактор T.Êóðêoâà

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 1464 Тираж 344 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
