Устройство для крепления кабеля в трубопроводе

Устройство для крепления кабеля в трубопроводе

Иллюстрации

Показать все

Реферат



Изобретение относится к электромонтажным изделиям. Цель изобретения - расширение эксплуатационных возможностей устройства путем обеспечения демонтажа кабеля в трубах. Устройство содержит держатели в виде двух цилиндрических втулок 1 и 2. Втулка 2 имеет на конце цанговый зажим 5, а во втулке 1 на части ее длины выполнено коническое отверстие. Втулки 1 и 2 скреплены между собой опорными элементами 6, имеющими волнообразную форму , Втулки установлены на кабеле 4 с возможностью осевого перемещения и соединены с тросиками 9 и 10, причем каждый тросик жестко соединен с соответствующей одноименной втулкой. При соединении втулок 1 и 2 опорные элементы 6 упираются в стенки трубопровода 11, а при расстыковке становятся соизмеримыми с диаметром кабеля 4, что обеспечивает его свободное извлечение из трубопровода 11.2 ил. СО с

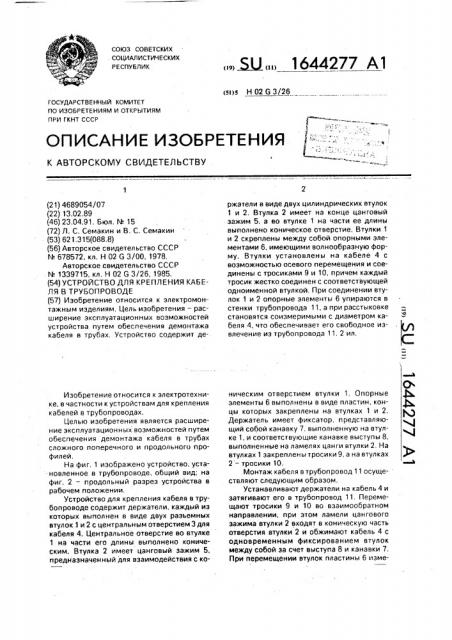

СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю Н 02 6 3/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4689054/07 (22) 13.02.89 (46) 23,04.91. Бюл. hh 15 (72) Л. С. Семакин и В. С. Семакин (53) 621.315(088.8) (56) Авторское свидетельство СССР

N 678572, кл. Н 02 G 3/00, 1978.

Авторское свидетельство СССР

М 1339715, кл. Н 02 G 3/26, 1985, (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ КАБЕЛЯ В ТРУБОПРОВОДЕ (57) Изобретение относится к электромонтажным иэделиям. Цель изобретения — расширение эксплуатационных возможностей устройства путем обеспечения демонтажа кабеля в трубах. Устройство содержит деИзобретение относится к электротехнике, в частности к устройствам для крепления кабелей в трубопроводах.

Целью изобретения является расширение эксплуатационных возможностей путем обеспечения демонтажа кабеля в трубах сложного поперечного и продольного профилей, На фиг. 1 изображено устройство, установленное в трубопроводе, общий вид; на фиг. 2 — продольный разрез устройства в рабочем положении, Устройство для крепления кабеля в трубопроводе содержит держатели, каждый из которых выполнен в виде двух разъемных втулок ) и 2 с центральным отверстием 3 для кабеля 4. Центральное отверстие во втулке

1 на части его длины выполнено коническим. Втулка 2 имеет цанговый зажим 5, предназначенный для взаимодействия с ко„„5LI „„1644277 А1 ржатели в виде двух цилиндрических втулок

1 и 2. Втулка 2 имеет на конце цанговый зажим 5, а во втулке 1 на части ее длины выполнено коническое отверстие, Втулки 1 и 2 скреплены между собой опорными элементами 6, имеющими волнообразную форму. Втулки установлены на кабеле 4 с возможностью осевого перемещения и соединены с тросиками 9 и 10, причем каждый тросик жестко соединен с соответствующей одноименной втулкой. При соединении втулок 1 и 2 опорные элементы 6 упираются в стенки трубопровода 11, а при расстыковке становятся соизмеримыми с диаметром кабеля 4, что обеспечивает его свободное извлечение из трубопровода 11, 2 ил. ническим отверстием втулки 1. Опорные элементы 6 выполнены ввиде пластин,,концы которых закреплены на втулках 1 и 2, Держатель имеет фиксатор, представляющий собой канавку 7, выполненную на втулке 1, и соответствующие канавке выступы 8, выполненные на ламелях цанги втулки 2. На втулках 1 закреплены тросики 9, а на втулках

2 - тросики 10.

Монтаж кабеля в трубопровод 11 осуществляют следующим образом.

Устанавливают держатели на кабель 4 и затягивают его в трубопровод 11, Перемещают тросики 9 и 10 во взаимообратном направлении, при этом ламели цангового зажима втулки 2 входят в коническую часть отверстия втулки 2 и обжимают кабель 4 с одновременным фиксированием втулок между собой за счет выступа 8 и канавки 7.

При перемещении втулок пластины 6 изме1644277

В предлагаемом устройстве опорные элементы при демонтаже кабеля могут изменять форму и становиться соизмеримыми с диаметром кабеля, что обеспечивает свободное вытягивание кабеля из трубопровода. Таким образом, существенно расширяются его эксплуатационные возможности.

Составитель А,Мигаль

Техред М.Моргентал

Редактор Т.Куркова

Корректор Л,Пилипенко

Заказ 1464 Тираж 330 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 няют свою форму и упираются во внутреннюю поверхность трубопровода 11, Демонтаж кабеля осуществляется следующим образом.

Перемещают тросики 9 и 10 во взаимообратном направлении, при этом направление перемещения тросиков меняют на противоположное по отношению к направлению перемещения при монтаже, Тросики

9 и 10 расстыковывают втулки 1 и 2, при этом пластины 6 принимают первоначальную форму, после чего вытягивают устройство с кабелем из трубопровода.

Формула изобретения

Устройство для крепления кабеля в трубопроводе, содержащее, по крайней мере, один держатель с расположенными по его

5 периферии предназначенными для взаимодействия с внутренней поверхностью трубы .опорными элементами, выполненными из упругого материала с центральным отверстием для кабеля, и тросики, соединенные с

10 держателями, о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей путем обеспечения возможности демонтажа кабеля в трубах, каждый держатель выполнен в виде двух разьемных

15 втулок, в одной из которых центральное отверстие на части длины выполнено коническим,,а вторая имеет цанговый зажим, предназначенный для взаимодействия с коническим отверстием, при этом опорные

20 элементы выполнены в виде пластин, закрепленных концами на втулках, жестко соединенных с раэными тросиками.
