Патент ссср 164440

Иллюстрации

Показать все

Реферат

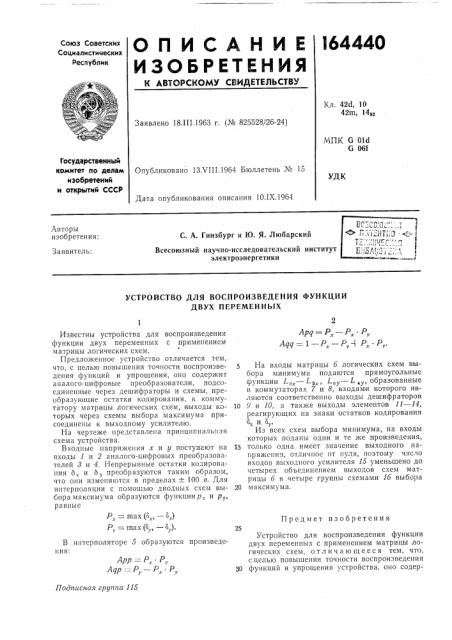

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ

Союз Советских

Социалистических

Республик

Кл. 42d, 10

42m, 14О2

Заявлено 18.111.1963 г. (№ 825528/26-24) МПК G 01d

G 061

Государственный комитет ло делам изобретений и открытий СССР

Опубликовано 13Х111.1964 Бюллетень № 15

УДК

Дата опубликования описания 10.IX.1964

Авторы изобретения:

С. А. Гинзбург и 1О. Я. Любарский

Всесоюзный научно-исследовательский институт электроэнергетики

Заявитель:

УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ФУНКЦИИ

ДВУХ П ЕР ЕМЕН Н Ь! Х

Apq= P — Р». Р,, Aqq=1 — P — Р,- P .P,.

Р,. = шах(, — о,)

P,, = гпах („— о,).

Предмет изобретения

Подписная группа 115

Известны устройства для воспроизведения функции двух переменных с применением матрицы логических схем.

Предложенное устройство отличается тем, что, с целью повышения точности воспроизведения функций и упрощения, оно содержит аналого-цифровые преобразователи, подсоединенные через дешифраторы и схемы, преобразующие остатки кодирования, к коммутатору матрицы логических схем, выходы которых через схемы выбора максимума присоединены к выходному усилителю.

На чертеже представлена принципиальная схема устройства.

Входные напряжения х и у поступают на входы 1 и 2 аналого-цифровых преобразователей 8 и 4. Непрерывные остатки кодирования б,. и Ь у преобразуются таким образом, что они изменяются в пределах - 100 в. Для интерполяции с помощью диодных схем выбора максимума образуются функции р,. и р, равные

В интерполяторе 5 образуются произведения:

Арр=Р Р,, Aqp=Р,— Р .Р,, На входы матрицы б логических схем выбора минимума подаются прямоугольные ф нкции L Ä вЂ” LzÄ, Lo> — 1., „образованные в коммутаторах 7 и 8, входами которого являются соответственно выходы дешифраторов

10 у и 10, а также выходы элементов 11 — 14, реагирующих на знаки остатков кодирования о, и 3,.

Из всех схем выбора минимума, на входы которых поданы одни и те же произведения, 1g только одна имеет значение выходного напряжения, отличное от нуля, поэтому число входов выходного усилителя 15 уменьшено до четырех объединением выходов схем матрицы 6 в четыре группы схемами 16 выбора

20 максимума.

Устройство для воспроизведения функции двух переменных с применением матрицы логических схем, отл ич а ю щееся тем, что, с целью повышения точности воспроизведения

30 функций и упрощения устройства, оно содер164440 лЧ

Составитель Е. В. Голова

Редактср Н. Г. Копылова Техред Л. К. Ткаченко Корректор М. П. Ромашова

Заказ 2158/4 Тираж 1600 Формат бум. 60+9Q8>

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 жит аналого-цифровые преобразователи, подсоединенные через дешифраторы и схемы, преобразующие остатки кодирования, к коммутатору матрицы логических схем, выходы которых через схемы выбора максимума присоединены к выходному усилителю.
