Элемент памяти на сердечнике типа «биакс»

Элемент памяти на сердечнике типа «биакс»

Иллюстрации

Показать все

Реферат

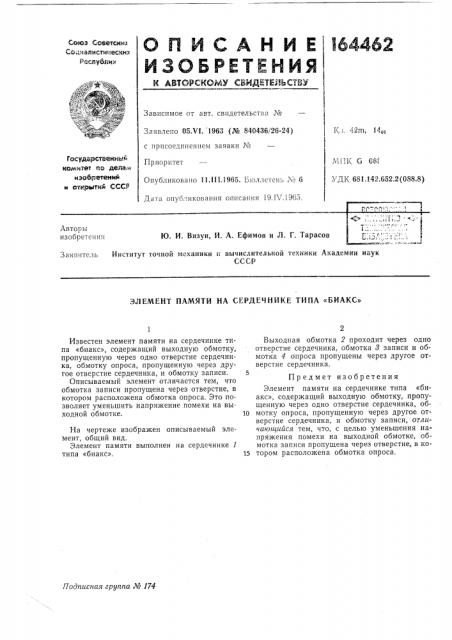

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Со.1ивписти !еских

Респ т бпин

Зависимое от авт. свидетельства №

1(, . 42гп, 1401

Заявлено О5.И. 1963 (№ 840436/26-24) с присоединением заявки №

Приоритет

Государственный комитет по делаю изобретений и открытий СССР

i (i K б 061

УДК 681,142.652.2(О88.8) Опубликовано 11.ill.1965, Бюллетень № 6

Дата опубликования описания 19.1Ъ .1965.

Г "I

1.

Ю. И. Визун, И, А. Ефимов и Л. Г. Тарасов -. ;:, л

Авторы изобретения

Институт точной механики и вычислительной техники Академии наук

СССР

Заявитель

ЭЛЕМЕНТ ПАМЯТИ НА СЕРДЕЧНИКЕ ТИПА «БИАКС» подписная группа № 174

Известен элемент памяти на сердечнике типа «биакс», содержащий выходную обмотку, пропущенную через одно отверстие сердечника, обмотку опроса, пропущенную через другое отверстие сердечника, и обмотку записи.

Описываемый элемент отличается тем, что обмотка записи пропущена через отверстие, в котором расположена обмотка опроса. Это позволяет уменьшить напряжение помехи на выходной обмотке.

На чертеже изображен описываемый эле мент, общий вид.

Элемент памяти выполнен на сердечнике 1 типа «биакс».

Выходная обмотка 2 проходит через одно отверстие сердечника, обмотка 8 записи и обмотка 4 опроса пропущены через другое отверстие сердечника.

Предмет изобретения

Элемент памяти на сердечнике типа «биакс», содержащий выходную обмотку, пропущенную через одно отверстие сердечника, об10 мотку опроса, пропущенную через другое отверстие сердечника, и обмотку записи, отличаюи ийся тем, что, с целью уменьшения напряжения помехи на выходной обмотке, обмотка записи пропущена через отверстие, в ко15 тором расположена обмотка опроса.

164462

Составитель А. Соколов

Техред А. А. Камышникова

Редактор П. Шлаин

Корректор В. П. Фомина

Типография, пр. Сапунова, 2

Заказ 726/1 Тираж 950 Формат бум. 60+90 /з Объем 0,1 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
