Способ получения ткани с покрытием для сантиметра хозяйственного

Способ получения ткани с покрытием для сантиметра хозяйственного

Иллюстрации

Показать все

Реферат



Изобретение относится к произвр/дг ву галантерейных изделий, в JSCTHOCUI к уи - ройству для снятия марок - сантмнг- - / , зяйствснному, и позволяет повысить его эксплуатационные свойства. Спогоб полу е ния ткани с покрытием длт сантиметра хозяйственного включает операции подготовки тестильной основы и полимерного состава для покрытия, нанесение полимерного покрытия на текстильную основу с одной стороны и выполнение градуировки с помощью печати, в качестве текстильной основы используют стеклоткань, для приготовления полимерного покрытия предварительно смешивают карбоксиметилцелпюлозу с водой в соотношении 1 1, соединяют с полимерным составом содержащим следующие компоненты мае %. политичнопооиа 59-51 октнлфтагат 29-32, стеа.т кчпм-п 0,3-1 О ( кадмия С,3 1,0, гмгментн i , 0 карбс чс.члети нетлюлозя гог -ерпое окпытие износят натекгт пьиую г, но:, у и с другой стоооны т ч и н i j vir-iHQ го покрытия 3bitvpJ OT из .я h/ -1,5- 5, где h топщпнасчоч то/гимелого ЛОКРЫГИЯ, MM, d - ТОЛ1ЦИНЯ ЭКГГНТоНО, 0° новы, мм 2 ил , 2 табл I/™ |Vr«

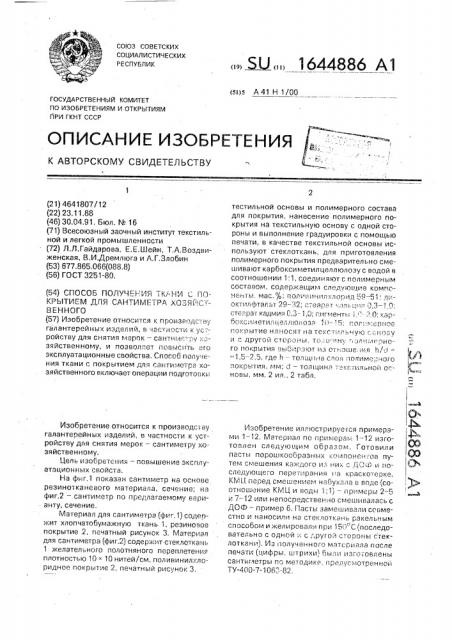

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)5 А 41 Н 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4641807/12 (22) 23.11.88 (46) 30.04,91. Бюл, N. 16 (71) Всесоюзный заочный институт текстильной и легкой промышленности (72) Jl,Л.Гайдарова, Е.Е.Шейн, T,À.Âàçäâèженская, В.И.дремлюга и А,Г.Злобин (53) 677.865.066(088.8) (56) ГОСТ 3251-80. (54) СПОСОБ ПОЛУЧЕНИЯ ТКАНИ iigКРЫТИЕМ ДЛЯ САНТИМЕТРА ХОЗЯЙСТВЕННОГО (57) Изобретение относится к производс. :ву галантерейных изделий, в час-ности к ус ройству для снятия мерок — сантиме,. у хзяйственному, и позвал.".ет повысить егo эксплуатационные свойства. Способ получения ткани с покрытием для oàíтиметра хозяйственного включает операции подготовки

Изобретение относится к производству галантерейных изделий, в частности к устройству для снятия мерок — сантиметру хозяйственному.

Цель изобретения — повышение эксплуатационных свойств.

На фиг.1 показан сантиметр на основе резинотканевого материала, сечение; на фиг.2 — сантиметр по предлагаемому варианту, сечение.

Материал для сантиметра {фиг,1) содержит хлопчатобумажную ткань 1, резиновое покрытие 2, печатный рисунок 3. Материал для сантиметра (фиг.2) содержит стеклотка, Ib

1 желательного полотняного переплетения плотностью 10 10 нитей/см, поливинилхлоридное покрытие 2, печатный рисунок 3. тестильной основы и полимерного состава для покрытия, нанесение полимерного покрытия на текстильную основу с одной стороны и выполнение градуировки с помощью печати, в качестве текстильной основы используют стеклоткань, для приготовления полимерного покрытия предварительно смешивают карбоксиметилцеллюлозу с водой в соотношении 1:1, соединяют с полимерным составом, содержащим следующие комг1аненты. Мас.%: полин1нилхларид 59 — 51 диоктилфталат 29 — 32; стеапаT кал.. .:..1я 0 3 — 1 0: стеарат кадмия С,3-1,0; г:игменть1 i,".- ..0; карба!

Изобретение иллюстрируегся примерами 1 — 12, Материал по примера:; 1 — 12 изготовлен следующим образом. Готовили пасты порошкообразных кампонен:-ав путем смешения каждого и:-: них o,Ö» 6 и последующего перетирания на I

ДОФ вЂ” пример 6, Пасты замешивали совместно и наносили на стеклоткань ракельным способом и желировали при 150 C (последовательна с одной;; с „,ругай стODoны стеклоткани1. Из полученного материала после печати (цифры, штрихи) были изго-овленьi сантиметры па методике, предусмотренной

ТУ-400-7-1063-82.

1644886

Таблица 1

Рецептуры ПВХ композицийдля примеров 1-12 показаны в табл.1, свойства сантиметров — в табл.2, Примеры 1 — 6 иллюстрируют влияние

КМЦ, примеры 7-12 — влияние относитель- 5 ной толщины, Анализ табл.2 показывает, что оптимальным содержанием КМЦ и ПВХ композиции является 10-15 мас.%. При большем количестве КМЦ показатели остаются при- 10 мерно на том же уровне, при меньшем ухудшаются. Предварительное набухание КМЦ в воде способствует повышению устойчивости печати к истиранию. Оптимальная относительная толщина материала 1,5 — 2,5. 15

Более высокая толщина увеличивает жесткость материала, модуль снижается, появляется остаточное удлинение, у сантиметра из такого материала ухудшается способность складываться, что создает неудобства 20 при его эксплуатации. При меньшей толщине снижаются жесткость, модуль упругости и прочность материала, ухудшается товарный вид изделия.

Таким образом сантиметр, изготовлен- 25 ный по предлагаемому способу, в сравнении с известным имеет следующие преимущества: увеличилась устойчивость печати к истиранию со 180 до 1300 — 1400 циклов, что равносильно возрастанию срока эксплуата- 30 ции в 7 раз; увеличилась устойчивость к светотепловому старению (изменение жесткости при СТС уменьшилось с 45 до 7%), повысилась исходная жесткость с 3 до 5-7 сН, возрос модуль упругости с 1 до 6-10 МПа, существенно повысилась прочность.

Формула изоб ретения

Способ получения ткани с покрытием для сантиметра хозяйственного, при котором подготавливают текстильную основу и полимерный состав для покрытия, наносят полимерное покрытие на текстильную основу с одной стороны и выполняют градуировку с помощью печати, отличающийся тем, что, с целью повышения эксплуатационных свойств, в качестве текстильной основы используют стеклоткань, для приготовления полимерного покрытия предварительно смешивают карбоксиметилцеллюлозу с водой в соотношении 1:1 и соединяют с полимерным составом, содержащим следующие компоненты, мас.%:

Поливинилхлорид 59 — 51

Диоктилфталат 29-32

Стеарат кальция 0,3 — 1,0

Стеарат кадмия 0,3 — 1,0

Пигменты 1,0 — 2,0

Карбоксиметил целлюлоза 10 — 15, а полимерное покрытие наносят на текстильную основу и с другой стороны, при этом толщину полимерного покрытия выбирают из отношения h/d = 1,5 — 2,5, где h— толщина слоя полимерного покрытия, мм;

d — толщина текстильной основы, мм.

1644886

C)

C)

Сб

ОЪ ь о сч ГЪ

I сч о -. г о

Ю о Ъо о

CO CO LA I о Яо о ! о Юо о

СЬ, 11Ъ I и

CO

CI

CO

ГЪ

ЮЕ Ю

ОО о .о о

Б

z

K

Ф

Ф

IA CO о,„о о

l о и

Ю

Ю со о IA

СО о „о о

I о о о, о о < бЪ

CI

Ю Г

ФОО Q CIA

ОЪ Cl LA l

О1

CV

С Ъ о о о

CO W LA 1

CI ьо î соо о

CO CI LA

Ю Ъ Ю CO Ю Ъ.

LA С9 о

1 о о<ъ O.

s осоЯ - ато Ц » с о

0 Xl-лф z

Ф

Ф о

CI

LA

- с ъ сч О о о

I» х

Ф

Ф ю о

>Я

X

Ф

С5

III с о о

z л с

Ф

I»

K и о

l» о

lo

Ф

ОФ О и с

Щ с а

Щ

1О m

1Ф х о

1 и

Ф

ОЪ T с

Ф О (:

Д1

o о

l2 z

У X о и

o > л

Ж с у л

m K

z а о еХ

Ф i K

a z

К X

I 3 Х Л л а

C л с 1и о

Й о и з о

З Ф Х

I CI з йЖй

z .а

x e c

aиg -л5. -g eоу щ с а

I- e m z n.a.Ce

ИЗЕФФФ

О ха. М)->--Е

g0 30

zf- zIФО Ф0

Ф е Ф

z с с и и

S сS с

1644886

Составитель T. Астанина

Редактор Л. Павлова Техред М.Моргентал Корректор T. Малец

Заказ 1647 Тираж 284 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
