Устройство для забора мокроты из гортани

Устройство для забора мокроты из гортани

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, в частности пульмонологии, фтизиатрии и онкологии и предназначено для забора мокроты у больных легочной патологией. Цель изобретения - снижение травматичности путем обеспечения возможности контроля количества мокроты и глубины введения устройства в полость рта. Устройство состоит из прямоугольной зеркальной металлической рамки 1 с изогнутыми с трех сторон краями 2, металлической трубки 4. Забор мокроты заключается в следующем. Раму с вставленным в нее стеклом 3 вводят над гортанью, предварительно вытянув и зафиксировав пальцами язык. Больному предлагают кашлять или провоцируют его введением в гортань 0,5-2 мл физиологического раствора. Предметное стекло 3 с частицами мокроты снимают иглой с рамки и подвергают микроскопическому исследованию . Устройство позволяет контролировать количество собранной мокроты на предметном стекле, время забора мокроты сокращается в 4-5 раз, повышается качество мазков и эффективность исследования. 1 ил.

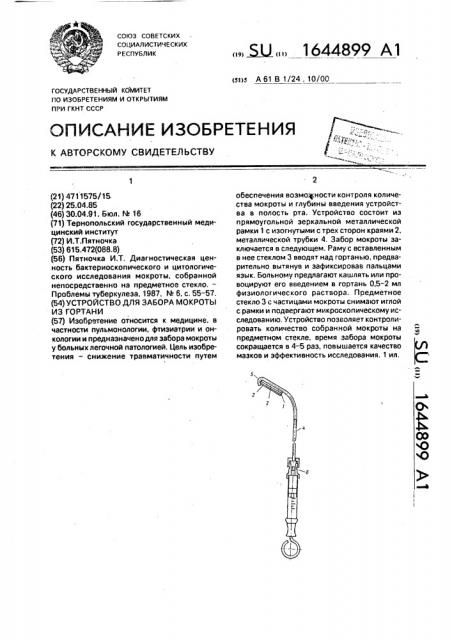

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 В 1/24, 10/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и (21) 4711575/15 (22) 25.04.85 (46) 30.04.91. Бюл. hh 16 (71) Тернопольский государственный медицинский институт (72) И,Т.Пятночка (53) 615.472(088.8) (56) Пятночка И.Т. Диагностическая ценность бактериоскопического и цитологического исследования мокроты, собранной непосредственно на предметное стекло,—

Проблемы туберкулеза, 1987, М 6, с. 55 — 57. (54) УСТРОЙСТВО ДЛЯ ЗАБОРА МОКРОТЫ

ИЗ ГОРТАНИ (57) Изобретение относится к медицине, в частности пульмонологии, фтизиатрии и онкологии и предназначено для забора мокроты у больных легочной патологией. Цель изобретения — снижение травматичности путем

„„!Ж„,, 1644899 Al обеспечения возможности контроля количества мокроты и глубины введения устройства в полость рта. Устройство состоит из прямоугольной зеркальной металлической рамки 1 с изогнутыми с трех сторон краями 2, металлической трубки 4. Забор мокроты заключается в следующем. Раму с вставленным в нее стеклом 3 вводят над гортанью, предварительно вытянув и зафиксировав пальцами язык. Больному предлагают кашлять или провоцируют его введением в гортань 0,5 — 2 мл физиологического раствора. Предметное стекло 3 с частицами мокроты снимают иглой с рамки и подвергают микроскопическому исследованию. Устройство позволяет контролировать количество собранной мокроты на предметном стекле, время забора мокроты сокращается в 4-5 раз, повышается качество мазков и эффективность исследования. 1 ил.

1644899

15 Формула изобретения

Составитель В. Баганов

Редактор М. Бандура Техред M,Mîðãåíòàë Корректор C. Бекмар

3 аказ 1304 Тираж 444 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к медицине, в частности к пульмонологии, фтиэиатрии и онкологии, и предназначено для забора мокроты у больным легочной патологией на бактериологическое и цитологическое исследование.

Цель изобретения — снижение травматичности путем обеспечения возможности контроля глубины введения устройства в полость рта.

На чертеже приведена конструкция устройства.

Устройство состоит из прямоугольной зеркальной металлической рамки 1 с изогнутыми с трех сторон краями 2, фиксирующими предметное стекло 3, которое вставляется в рамку 1, К металлической поверхности рамки припаяна металлическая трубка 4 с изогнутым концом 5, противоположный конец 6 трубки выполнен конусообразно для соединения со шприцем, служащим одновременно ручкой для рамки

1 и для впрыскивания физиологического раствора.

Способ используется следующим образом.

Прямоугольную зеркальную металлическую рамку 1 с вставленным в нее предметным стеклом 3 под контролем лобного рефлектора вводят над гортанью при вытянутом и фиксированном пальцами языке.

Больному предлагают кашлять или прово5 цируют его введением в трахею 0,5-2 мл физиологического раствора. Это сопровож. дается выраженным кашлем и оседанием на предметном стекле содержимого бронхов.

Количество осевшей на предметном стекле

10 мокроты контролируется зеркальной поверхностью рамки. Стекло 3 снимают с рамки 1 иглой и проводят бактериологическое и цитологическое исследование.

Устройство для забора мокроты из гсртани, состоящее из металлической рамки с предметным стеклом, стержня и ручки, о т20 л и ч а ю щ е е с я тем, что, с целью снижения травматичности путем обеспечения воэможности контроля качества мокроты и глубины введения ус ройства и полость рта, одна поверхность рамки выполнена зеркальная, 25 а к другой ее поверхности подведена трубка с изогнутым рабочим концом, противоположный конец трубки выполнен с возможкбстью соединения со шприцем.
