Устройство для реабилитации позвоночника
Иллюстрации
Показать всеРеферат
Изобретение относится к медицинской технике. Цель изобретения - повышеииеэффективности релаксации тканей путем одновременно приложения ко всему позвоночнику обогрева и регулируемых сзмим пациентом пиевмокомпресски и вакуумного воздействия. Устройство состоит из основания а виде лежака 1 с продольным отверстием 2, связанным с пневмокзмерсй переменных размеров силофоном 3. Плоскость лежака i покрыта уплотнмтельиой манжетой 4, внутри которой размещены вязкая мзссз 5 л гидроизо ированный термоэлемент 10. На лежаче 1 размещено стойка 6 с шарнирным рычагом 7, который соединен гибкими тягами 8 с подвижным дном 9 сильфонэ 3. Уплотнительная манжета 4 уложена на всем лежаке 1 в виде покрытия. Термоэлемент 10 подключен к источнику питания через терморегулятор 11. После нагревания вязкой 5 до 40 - 50°С пациент ложится на ле;ка 1, рагместни позвоночник вдоль продольного отверстия 2, отпускает рычаг 7, а сильфон 3 под весом его подвижного дна 9 растягивается и создает разрежение, приложенное к позвоночнику. Степень разрежения регулируется удержанием рычага 7. Устройство может использоваться в лечебно-профилактических учреждениях и спортивных реабилитационных центрах. 2 ил.
со оз советских
СОЦИАЛИСТИЧЕСКИХ
РЕСГВБЛИК (ss)s . A 63 Н 23/04
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕИИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4674786/14 (22) 05.04.89 (46) 30.04.91. Бал. N. 16 (71) Институт физиологии АН КазССР (72) В.Г.Герасименко, С.Д,Тлеулин, Г.Ф,Тулеубаева и В.Н.Доронин (53) 615.478:615.825. 1;616-089.28 (088,8) (56) Опубликованная заявка Франции
М 2267751, кл. А 61 Н 9/00, 1975. (54) YCTPOAÑTÂÎ ДЛЯ РЕАБИЛИТАЦИИ
ПОЗВОНОЧНИКА (57) Изобретение относится к медицинской технике, Цель изобретения — повышение ффективности релаксации тканей путем одновременно приложения ко всему позвоночнику обогрева и регулируемых самим пациентом пиевмокомпрессии и вакуумного воздействия. Устройство состоит из основания в виде лежака 1 с продольным отверстием 2, связанным с пневмокамерсй перемен Ы, „1644958 А1 ных размеров сильфоном 3. Плоскостьлежака 1. покрыта уплотнительной манжетой 4, внутри которой размещены вязкая масса 5 и гидроизь ированный термозлемент 10, На лежа е 1 размещена стойка 6 с шарнирным рычагом ", который соединен гибкими тягами 8 с подвижным дном 9 сильфона 3.
Уплотнительная манжета 4 уложена на всем лежаке " в виде покрытия, Термоэлемент 10 пюдкл очен к источнику питания через терморегулятор 11. После нагревания .вязкой массы 5 до 40 — 50 С пациент ложится на лежак 1, разместив позвоночник вдоль продольного отверстия 2, отпускает рычаг 7, а сильфан 3 под весом его подвижного дна 9 растягивается и создает разрежение, приложенное к позвоночнику. Степень разрежения регулируется удержанием рычага 7.
Устройство может использоваться в лечебно-профилактических учреждениях и спортивных реабилитационных центрах, 2 ил.
Изобретение относится к медицинской технике и предназначено для реабилитации позвоночника путем смены разреженйя на повышенное давление при одновременном воздействии тепла.
Цель изобретения — повышение эффективности релаксациитканей nyrev одновременного приложения ко всему позвоночнику обогрева и регулируемых самим пациентом пневмокомпрессии и вакуумного воздействия.

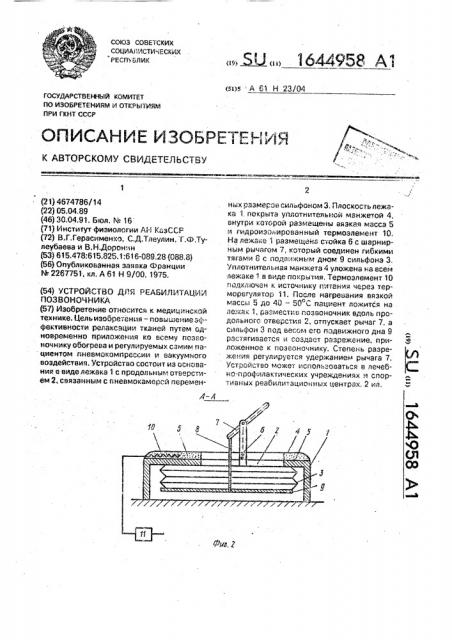

На фиг 1 изображено предлагаемое устройство, общий вид, в плане; на фиг."— разрез А-А на фиг.1.
Устройство содержит основание в виде лежака 1 с продольным отверстием 2 и расположенную под этим отверстием 2 лежака
1 переменных размеров пневмокамеру. выполненную в виде сильфона 3 с уплотнительной манжетой 4, продольное отверстие
2 выполнено продолговатым вдоль середины лежака 1, а уплотнительная манжета 4 выполнена в виде оболочки из эластичного материала, например резины, и наполнена вязкой массой 5. например из смеси 10—
15 технического глицерина и 85 — 90 j каолина, а на лежаке 1 размещены стойки 6, с которыми шарнирно связан рычаг 7, соединенный гибкими тягами 8 с падвижнь",м дном 9 сильфона 3, причем уплотнительная манжета 4 уложена на всем лежака 1 в виде покрытия, а в вязкой массе 5 установлен гидроизолированный термоэлемент 10, подключенный к источнику питания (не показан) через терморегулятор 11.
Устройством пользуются следующим образом.
Нагревают вязкую массу 5 до 40- 50 С, после чего пациент ложится на лежак 1, разместив позвоночник вдоль пррдольного отверстия 2, затем нажатием на рычаг 7 вниз сжимает сильфон 3 и, закрыв полностью спиной продольное отверстие 2, отпускает рычаг. 7, и сильфон 3 под весом его подвижного дна 9 растягивается и создает приложенное к позвоночнику разрежение, степень которого регулирует сам пациент удержанием рычага 7 под определенным углом.
При этом возможно ритмичным надавливанием на рычаг 7 создавать импульсное разрежение. Для создания повышенного давления — пневмокомпрессии достаточно впустить воздух в сильфон 3, после чего закрыть спиной продольное отверстие 2 и рычагом 7 производить импульсное давление, С помощью предлагаемого устройства можно воздействовать сразу на весь позвоночник теплом и импульсным разрежением или пневмокомпрессией, степень которых оперативно регулируется самим пациентом по самочувствию, причем. эластичная уплотнительная манжета 4 с вязкой массой 5 не передавливает кровеносных сосудов и обеспечивает пневмоизоляцию вокруг всего продольного отверстия 2, Все зто создает доступность и комфортность в пользовании, кроме того, эа счет обогрева в области позвоночника и приложения переменных пневмокомпрессии и вакуумного воздействия обеспечиваегся более эффективная релаксация тканей мышечно-свяэочного аппарата позвоночника и расширяются функциональные возможности устройства, Формула изобретения
