Реферат



Изобретение относится к обогащению полезных ископаемых методом флотации . Цель - повышение качества кондиционирования за счет обеспечения лучшей диспергации воздуха. В.корпусе 1 устр-ва размещено приспособление V-v, 2 для аэрации пульпы, над которым установлена решетка 9 из труб с равномерно распределенными по сечению корпуса и обращенными вниз насадками Ю.Реагент-вспениватель подается в устр-во посредством приспособления 3, выполненного в виде емкости 4 с гидравлическим элементом 5 в выпускном отверстии. Последнее сообщено с решеткой 9 из труб. Эжектор 5 создает напор в решетке 9 перед насадками 10 и одновременно разбавляет реагент до объемного количества, необходимого для создания скорости истечения. За счет образования турбулентной струи обеспечивается хорошее перемешивание реагента с пульпой. 4 ил. I W 9 .U сл W

ае ао (5%)S В 03 В 1/00

ОПИСАНИЕ ИЭО6РЕТЕНИЯ н aalapwoMV ааЫдпзльствм

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ЛРИ ГКНТ ССОР (21) 4621665/03 (22) 19. 12.88 (46) 30.04.91. Ьюл. Р 16 (71) Зыряновский свинцовый комбинат им. 60-летия СССР (72) P.Ñ.Êðàñîâeêèé (53) 622.765.43(088.8) (56) Глембоцкий В.А., Заикин С.А.

Кондиционирование флотационных пульп.

И..: Недра, 1975, с.126-127. (54) УСТРОЙСТВО ДЛЯ КОНДИЦИОНИРОВАНИЯ

ПУЛЫП1 (57) Изобретение относится к обогащению полезных ископаемых методом флотации. Цель — повышение качества кондиционировання эа счет обеспечения лучшей диспергации воздуха. В корпусе

1 устр-на размещено приспособ

1, 2

2 для аэрации пульпы, над которым установлена решетка 9 из труб с равномерно распределенными по сечению корпуса и обращенными вниз насадками

10.Pearент-вспениватель подается в устр-во посредством приспособления

3, выполненного в виде емкости 4 с гидравлическим элементом 5 в выпускном отверстии. Иоследнее сообщено с решеткой 9 из труб. Зжектор 5 создает напор в решетке 9 перед насадками 10 и одновременно разбавляет реагент до объемного количества, необходимого для создания скорости истечения ° За счет образования турбулентной струи обеспечивается хорошее перемешивание реагента с пульпой.

3 1645013

Изобретение относится к обогащению полезных ископаемых методом флотации и предназначено для кондиционнрования . пульпы с реагентом-вспениватепем в

5 пневматических противоточных флотацноиных колоннах (ИФК).

Цель — повышение качества кондиционирования за счет обеспечения лучшей диспергации воздуха.

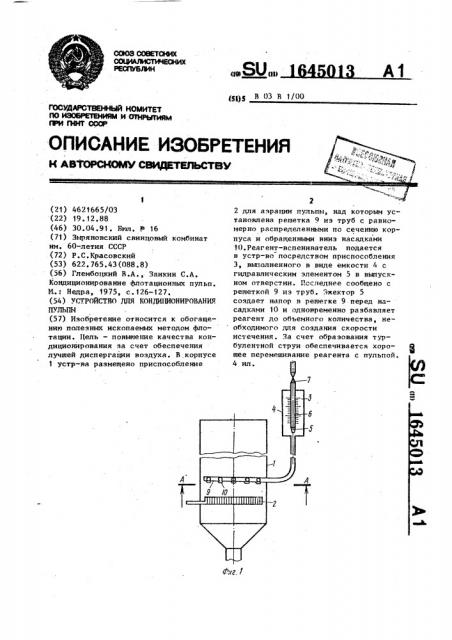

На фиг.1 изображено устройство для кондиционироваиия пульпы; на фиг.2 — разрез А-А на фиг.1;на фиг.3— узел гидравлического эжектора укрупненно; на фиг.4 — разрез трубы решет- 15 ки по. оси насадка.

Устройство включает корпус 1, размещенное s нем приспособление для аэрации пульпы 2 (аэратор), приспо.— собление дпя подачи реагента 3 в ви- 20 де емкости 4 с гидравлическим эжектором 5, соединенным посредствам патрубка 6 через.,регулирующий вентиль 7 с промышленным трубопроводом, эжектор 5 размещен в выпускном отверстии 25

8, которое rîîáùåíâ трубопроводом с решеткой 9 из труб с равномерно распределенными по сечению корпуса и обращенными вниз насадками 10, Решетка 9 из труб установлена над приспособлением для аэрации пульпы 2. R емкость 4 поступает дозированное количество приготовленного реагентавспенивателя (раствор или эмульсия) .

Устройство для -EOHjlHITHQBHpQBRHHS пульпы перед флотацией работает след1 ющим образом.

В емкость 4 поступает дозирован- ное количество реагента-вспенивателя (стрелка А) . Это может быть раствор или эмульсия чаще 1, 5

2/ концентрации в воде. Расход реагента, как правило, незна" чительный и составляет несколько дм/3 в мин. При работе гидравличе- 45 ского эжектора вода (стрелка Б), поступающая через насадок гидравличе— ского эжектора 5, увлекает за собой реагент и под напором .по трубо— проводу более разбавленный реагент подается в решетку 9 и по насадкам

10 поступает в пульпу в виде множества затопленных турбулентных струй, перемешивается C пульпой за счет большой скорости истечения из насадок. Пульпа кондиционируется с вспенивателем и поступает в зону аэратора 2 и над ним.

Кондиционирование пульпы со вспенивателем происходит быстро. Время движения пульпы вниз в противоточной флотационной колонне достаточно для ее кондиционирования перед аэрированием. Регулирование расхода воды производится вентилем 7 по уровню жидкости в емкости 4и подбором диаметра насадки гидравлического эжектора 5.

Гидравлический зжектор. 5 создает напор в решетке перед насадками и одновременно разбавляет реагент до объемного количества, необходимого для создания скорости истечения, соответствующей образованию турбулентной струи, что обеспечивает хорошее перемешивание реагента с пульпой.

Избыток воды по сравнению с расходом пульпы в колонне Heзначителен, возмущение потока пульпы происходит . ниже зоны минералнзации и этот фактор отрицательного влияния на показатели флотации не имеет. ф о р и у л а и з о б р е т е и и я

Устройство для кондиционирования пульпы с реагентом-вспенивателем, включающее корпус, размещенное в нем приспособление для аэрации пульпы, приспособление для подачи реагента,отличающееся те у,что, с целью повышения качества кондиционирования за счет обеспечения лучшей диспергации во здуха, оно снабжеНо установленной в корпусе над приспособлением для аэрации решеткой из труб с равномерно распределенными по сечению корпуса и обращенными вниз насадками, при этом приспособление для подачи реагeHTB выполнено в виде емкости с гидравлическим эжектором в выпускном отверстии, а последнее сообгсено с решеткой иэ труб.
