Дражная бочка
Иллюстрации
Реферат
СОКИ GOBEYCHHX
ВЦ
РЕСПУБЛИК ае (и) щ) В 03 В 5/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АЭТОРСКОМУ С8ИД ЕТЕЛЬСТВУ
ГОСУД4РСТВЕННЫЙ КОМИТЕТ
IlO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР (21) 4689285/03 (22) 05.05.89 (46) 30.04.91. Бил. Р 16 (71) Читинский политехнический институт (72) 10.С.Шевченко (53) 622.752.2(088.8) (56) Замятин .О.В. и др ° Обогащения золотосодержащих песков и конгломераторов. М.: Недра, 1975, с.131.
Лященко П.В. Гравитациннные методы обогащения ОНТИ HKTII СССР, N. — Ë., 1935, с.235. (54) ДРАУИАЯ БОЧКА (57) Изобретение относится к обогащению полезных ископаемых, в частности к технологии переработки россыпных месторождений. Пель — повышение качества распределения продуктов грохочения по илизам. В бочке, состоящей из барабанного грохота 1, подбочечного кожуха 2, выпускного окна 3 и резинового распределителя 4, подбочечный кожух 2 выполнен не зависимым от грохота 1 ° Для этого он подвешен на продольной оси 6 с возможностью вращения вокруг нее. Ось 6 подвески расположена выше грохота 1. Во время работы одна сторона распределителя 4 оказывается перегруженной, другая недогруженной. В результате возникает вращающий момент, стремящийся повернуть распределитель 4 в сторону недогруза. Причем угол поворо-.а пропорционален величине вращающего мок =нта, который в свою очередь пропорционален величине перегрузки. Таким образом, за счет подвески подбочечный кожух ? оказывается сачорегулнруемым. 2 ил.
1645015
Изобретение относится к обогащению полезных ископаемых, в частности к технологии переработки россыпных иесторожпений, и может найти применение в горнодобывающей промышленности и других отраслях народного хозяйства, где имеются операции грохочения продуктов.
Целью изобретения является повьппе- !0 ние качества распределения продуктов грохочения по шлвзаи.

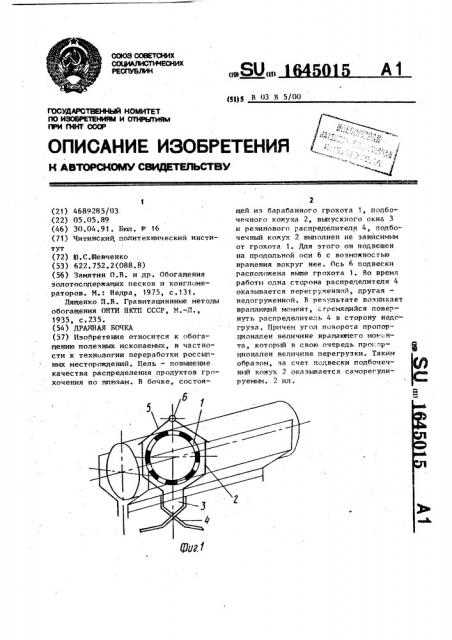

На фиг.1 изображена бочка, общий вид, на иг.2 — схема возникновения вращающего момента. !5
Дражная бочка состоит иэ барабанного грохота 1, нодбочечного кожуха
2, выпускного окна 3, резинового распределителя 4, кронштейнов 5, оси
6. За счет кронштейнов 5, укреплен-. 20 ных на кожухе 2, последний подвешен под грохотом 1 на оси 6 с возиЬжностью вращения вокруг нее: ось 6 установлена над грохотом 1, например в подшипниках. 25
За счет подвески с расположением оси вьппе грохота подбочечный кожух оказывается независимым от последнего к становится саморегулируеиым.
Это обеспечивается теи, что при вра щении грохота одна сторона кожуха всегда перегружена продуктами грохочения, что вызывает вращающий момент
M (Фиг.2), стремящийся повернуть кожух против вращения грохота. ледо- 35 вательно, если обеспечить данный по.ворот кожуха на некоторый угол п6, произойдет смещение выпускного отверстия и резинового распределителя в сторону соответственно недогруженного шлвза или другого обогатительного аппарата, расположенного под распределителем: обеспечивается более равномерная нагрузка на шлюзы правой и левой сторон грохота, т.е. повьппается равномерность распределения продуктов грохочения.
Распределитель работает следующим образом.
При вращавщеися грохоте 1 из него через перфорации выходит продукт, улавливаемый подбочечным кожухом 2.
При этом одна сторона кожуха оказывается недогруженной, а другая — перегруженной, Чем больше перегруз, тем большим оказывается вращающий момент М, заставляющий повернуться подвешенный за счет кронштейнов 5 на оси 6 кожух 2 на угол, соответствующий величине перегруза. При этом выпускное окно 3 с резиновым распределителеи также смещается в сторону недогруженного обогатительного аппарата, установленного под грохотом 1.
В зависимости от нагрузки на какуюлибо сторону кожуха 2 происходит саморегулирование его установки и соответствующее. распределение продукта грохочения.
Формула и во брет ения
Дражная бочка, включающая барабанный грохот, подбочечный кожух с конусными отверстиями, о т л и ч аю щ а я с я тем, что, с целью повышения качества распределения продуктов грохочения по шлюзам,подбочечньпЪ кожух подвешен на продольной оси с возможностью вращения вокруг нее,а ось подвески расположена над грохотом.
