Бесконтактное устройство для регулирования температуры на прессах горячего прессования

Бесконтактное устройство для регулирования температуры на прессах горячего прессования

Иллюстрации

Показать все

Реферат



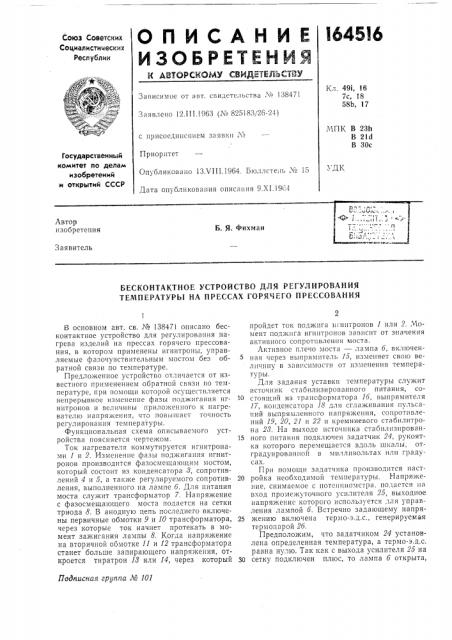

Союз Советских

Социалисти ческих

Республик

Кл. 491, 16

ic, 18

58b, 17

Зависимое от авт. свидетельства № 138471

Заявлено 12.Н1.1963 (¹ 825183!26-24) МПК В 23h

В 21d

В 30с с присоединением заявки ¹

Приоритет

Опубликовано 13ХН1.1964. Бюллетень ¹ 15

Дата опубликования описания 9.XI.19 ;4

Государственный комитет по делам изобретений и открытий СССР

УДК

Автор изобретения

Б. Я. Фихман

Заявитель

БЕСКОНТАКТНОЕ УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

ТЕМПЕРАТУРЫ HA ПРЕССАХ ГОРЯЧЕГО ПРЕССОВАНИЯ

Подписная грдппа М 101

В основном авт. св. № 138471 описано бесконтактное устройство для регулирования нагрева изделий на прессах горячего прессования, в котором применены игнитроны, управляемые фазочувствительным мостом без обратной связи по температуре.

Предло>кенное устройство отличается от известного применением обратной связи по температуре, при помощи которой осуществляется непрерывное изменение фазы поджигания иг- 10 нитронов и величины прило>кенного к нагревателю напряжения, что повышает точность регулирования температуры.

Функциональная схема описываемого устройства поясняется чертежом. 15

Ток нагревателя коммутируется игнитронами 1 и 2. Изменение фазы поджигания игнитронов производится фазосмещающим мостом, который состоит из конденсатора 8, сопротивлений 4 и 5, а так>ке регулируемого сопротив- 20 ления, выполненного на лампе 6. Для питания моста служит трансформатор 7. Напряжение с фазосмещающего моста подается на сетки триода 8. В анодную цепь последнего включены первичные обмотки 9 и 10 трансформатора, 25 через которые ток начнет протекать в момент зажигания лампы 8. Когда напряжение на вторичной обмотке 11 и 12 трансформатора станет больше запирающего напряжения, откроется тиратрон 18 или 14, через который З0 пройдет ток поджига игпптронов 1 или 2. Чомент поджига игнптронов зависит от значения активного сопротивления моста.

Активное плечо моста — лампа 6, включенная через выпрямитель 15, изменяет свою величину в зависимости от изменения температуры.

Для задания уставки температуры служит источник стабилизированного питания, состоящий из трансформатора 16, выпрямителя

17, конденсатора 18 для сглаживания пульсаций выпрямленного напряжения, сопротивлений 19, 20, 21 и 22 и кремниевого стабилитрона 28. На выходе источника стабилизированного питания подключен задатчик 24, рукоят«а которого перемещается вдоль шкалы, отградуированной в милливольтах или градусах.

При помощи задатчика производится настройка необходимой температуры. Напряжение, снимаемое с потенпиомстра, подается на вход проме>куточного усилителя 25, выходное напряжение которого используется для управления лампой 6. Встречно задающему напря>кению включена термо-э.д.с., генерируемая термопарой 26.

Предположим, что задатчиком 24 установлена определенная температура, а термо-э.д.с, равна нулю. Так как с выхода усилителя 25 на сетку подключен плюс, то лампа б открыта, 164516

Предмет изоб1>стения

Составитель Лебедева

Редактор Копылова

Текред Т. П. Курилко Корректор И, А. Шпынева

Заказ 2824, 3 Тираж 1250 Формат бум. 60Хо0 /з Объем 0,21 изд. л. Цена б коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 что соответствует минимальному сопротивлению фазосмещающего моста. Поэтому угол отсечки игнитрона также поло>кительный, а приложенное к нагревателю напряжение имеет максимальное значение. Происходит интенсивный нагрев. По мере роста температуры увеличивается термо-э.д.с., уменьшается напря>кение на сетке триода 6, ее сопротивление, а следовательно, возрастает сопротивление активного плеча моста. Это обусловливает увеличение фазы отсечки игнитронов !I уменьшение подводимой к нагревателю энергии.

Когда термо-э.д.с. достигнет величины "-акающего напряжения, поджигания игнитронов не произойдет, и нагреватель будет отключен от сети. При уменьшении температуры подводимое к нагревателю напряжение снова увеличивается. Таким образом осуществляется регулирование температуры.

Путем введения в усилитель 25 различных связей и корректирующих цепей можно получить любую степень форсировки нагрева или любой закон регулирования температуры.

Визуальный контроль температуры осуществляется милливольтметром 27, который при помощи переключателя может быть подключен для контроля напря>кения задатчика (ре>ким настройки или термопара рабочий режим).

Бесконтактное устройство для регулирования температуры на прессах горячего прессования по авторскому свидетельству № 13847l, содержащее игнитроны, служащие для комму15 тации силовой цепи, и фазочувствительные схемы управления игнитронами, отличающ е е с я тем, что, с целью повышения точности регулирования температуры, в нем применена обратная связь по температуре, выполненная

20 в виде усилителя, подключенного к термопаре с задатчиком, и нуль-орган, вход которого подключен к усилителю, а выход к фазочувствительным схемам.
