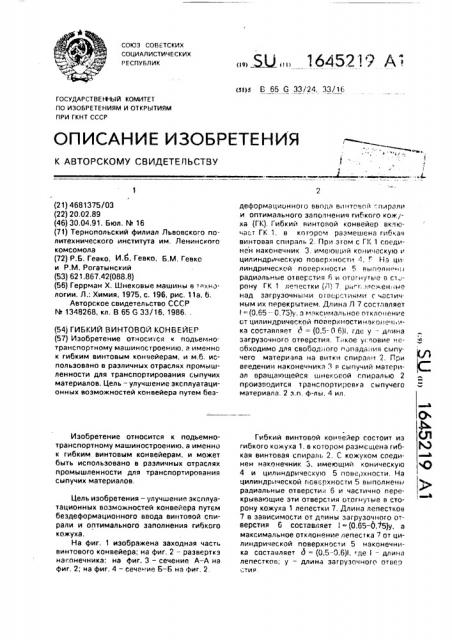

Реферат



1645219

Такое условие необходимо для свободного попадания сыпучего материала на витки спирали 2, Лепестки 7 по мере удаления от линии изгиба на цилиндрической поверхности 5 наконечника 3 выгнуты в дугу, что 5 также способствует просыпанию сыпучего материала между боковыми стенками лепестков 7 и загрузочных окон 6.

Суммарная площадь сечения загрузочных отверстий F наконечника 7 относится 10 к площади проходного сечения наконечника F следующим образом: ф /ЕГ

F h

15 где 0 — диаметр проходного сечения наконечника;

h — высдта наконечника;

К"2,5-3,5 -коэффициент, соответству- 20 юЩий гибким винтовым конвейерам с оптимальными параметрами и сыпучему материалу с усредненн ы ми хара ктеристиками.

Гибкая винтовая спираль 2 соединена с приводом (не показан). 25

Гибкий винтовой конвейер работает следующим образом.

При введении наконечника 3 в сыпучий материал вращающейся ш не ковой спиралью 2 производится транспортировка 30 сыпучего материала, Введение наконечника характеризуется бездеформационным вводом гибкой винтовой спирали. Наличие отогнутых лепестков 7 не дает воэможности потоку сыпучего материала сразу (при вводе 35 наконечника) проникать вовнутрь наконечника, что и оебспечивает бездеформационный ввод спирали 2. Особенно качественная загрузка конвейера производится при вертикальном вводе наконечни- 40 ка. Направление загрузки шнека 2 показано на фиг. 1 стрелками, Изобретение обеспечивает бездеформационный ввод спирали при качественной

° ° загрузке и минимальных затратах и обеспечивает оптимальную производительность гибкого винтового конвейера.

Формула изобретения

1. Гибкий винтовой конвейер, включаю-, щий гибкий кожух, размещенную в кожухе гибкую винтовую спираль, наконечник с кЬнической и цилиндрической поверхностями и радиальными отверстиями, соединенный с кожухом, и привод, отличающийся тем, что, с целью улучшения эксплуатационных воэможностей путем беэдеформационного ввода винтовой спирали и оптимального заполнения гибкого кожуха, наконечник выполнен с отогнутыми в сторону кожуха лепестками на его цилиндрической поверхности, расположенными над загрузочными отверстиями с частичным их перекрытием.

2, Конвейер по и. 1, о т л и ч а ю щ и йс я тем, что длина лепестков I = (0,65...0,75)у, а -максимальное отклонение лепестка от цилиндрической поверхностй наконечника составляет д = (0,5...0,6) 1, где у — длина загрузочного отверстия.

3. Конвейер по пп. 1и 2, отл ич э юшийся тем, что суммарная площадь сечения загрузочных отверстий Fa, наконечника относится к площади проходного сечения наконечника F e следующей зависиМОСТИ: к »

F h где 0 — диаметр проходного сечения наконечника;

h — - высота наконечника:

К - 2,5...3,5 — коэффициент, соответствующий гибким винтовым конвейерам с оптимальными параметрами и сыпучему материалу с усредненными характеристиками.
