Сырьевая смесь для изготовления стеновых керамических изделий

Сырьевая смесь для изготовления стеновых керамических изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к производству стеновых керамических изделий . С целью улучшения теплозащитных свойств изделий и удешевления продукции сырьевая смесь содержит следующие компоненты, мас.%: опока 60-70; глинистый сланец 22,5-30; зола-унос 7,5-10, Физико-механические свойства следующие: водопоглощение 18,9-21,5%, предел прочности при сжатии 6,06-10,62 МПа. 2 табл.

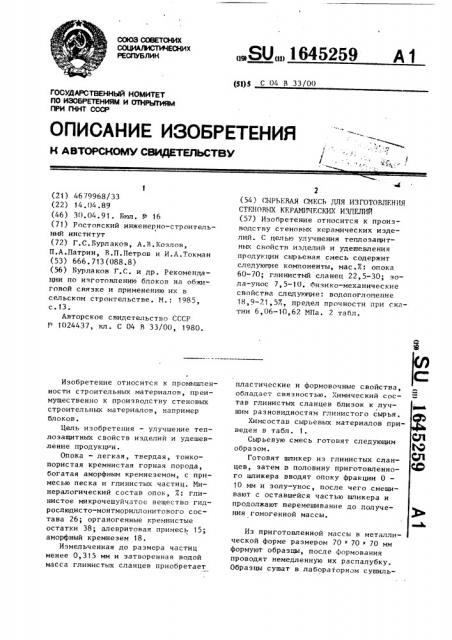

СОЮЗ СОЕЕТСНИХ

РЕСПИЬ ЛИК ($))5 С 04 В 33/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а г К г

ГОсудАРст8енный нОмитет

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4679968/33 (22) 14. 04 .89 (46) 30. 04. 91 . Бюл. Р 16 (71) Ростовский инженерно-строительный инс ти тут (72) Г.С. Бурлаков, А. В. Козлов, П.А.Патрии, В.П.Петров и И.А.Токман (53) 666. 713 (088 ° 8) (56) Бурлаков Г.С. и др. Рекомендации по изготовлению блоков на обжиговой связке и применению их в сельском строительстве. M.: 1985, с. 13.

Авторское свидетельство СССР

1"- 1024437, кл. С 04 В 33/00, 1980.

Изобретение относится к промышленности строительных материалов, преимущественно к производству стеновых строительных материалов, например блоков.

Цель изобретения — улучшение теплоэащитных свойств изделий и удешевление продукции.

Опока — легкая, твердая, тонкопористая кремнистая горная порода, богатая аморфным кремнеземом, с примесью песка и глинистых частиц. Минералогический состав опок, 7: глинистое микрочешуйчатое вещество гидрослюдисто-монтмориллонитового состава 26; органогенные кремнистые остатки 38; алевритовая примесь 15; аморфный кремнезем 18.

Измельченная до размера частиц менее 0,315 мм и затворенная водой масса глинистых сланцев приобретает

„„Я0„„1645259 А 1

° 4

2 (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

СТЕНОВЫХ КЕРАМИЧЕСКИХ ИЗДЕЛИИ (57) Изобретение относится к производству cTpHoBbIx керамических изделий. С целью улучшения теплозащитных свойств изделий и удешевления продукции сырьевая смесь содержит следующие компоненты, мас.%: опока

60-70; глинистый сланец 22,5-30; зола-унос 7,5-10. Физико-механические свойства следующие: водопоглоще

18,9-21,57, предел прочности при сжатии 6,06-10,62 МПа. ? табл. пластические и формовочные свойства, обладает связностью. Химический состав глинистых сланцев близок к лучl шим разновидностям глинистого сырья.

Химсостав сырьевых материалов приведен в табл. 1.

Сырьевую смесь готовят следующим образом.

Готовят шпикер из глинистых сланцев, затем в половину приготовленного шликера вводят опоку фракции 0

10 мм и золу-унос, после чего смешивают с оставшейся частью шликера и продолжают перемешивание до получения гомогенной массы.

Из приготовленной массы в металлической форме размером 70 " 70 > 70 мм формуют образцы, после формования проводят немедленную их распалубку.

Образцы сушат в лабораторном сушиль1645259 ном шкафу при 105+5 С, после чего обжигают в течение 12 ч в муфельной печи при 10000С.

Состав керамической массы и физико-механические показатели представлены в табл. 2.

Формула изобретения

1О

Сырьевая смесь для изготовления стеновых керамических изделий, вклюI

22,5-30

7,5-10 сланец

Зола-унос

Та блица 1

Содервание окислов, иас.X

Т !

8iO2

А1хОЭ РейО Э + CeO 1180 ЯОЭ Тд02 КеО Na О п.п.п

+ FeO

4,14

0,28

4,26 0,8 0,81

9,24

76,94

Опока

Глинискне

0,03 0,73 3,64 1,62 5,46

0,58 0,76 1,88 1,35 8,82 е

0,7 1,62

4,68 2,85

7,42

10,48

22,6

22>98

56,33

45,98 сланцы

Зола-унос

Таблица 2

Состав, мас,X

Г

ВодопоПредел прочности

Пример глощение, %

Опока фракции

0-10 мм при сжатии, ИПа нос

6,06

10,62

8,28

21,5

1899

20,5

22,5 7,5

26,0 9,0

30,0 10,0

6,6-8,3

15-20 (плавень) 30-40

Составитель Л.Гостева

Редактор Л.Веселовская Техред Л.Сердюкова Корректор Л.Патай

Заказ 1320 Тираж 444 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

2

4 (прототип) 40-50

Глинистый сланец фракции

0,315 мм чающая опоку и глинистый компонент глинистый сланец, о т л и ч а ю щ а— я с я тем, что, с целью улучшения теплозащитных свойств иэделий и удешевления продукции, она содержит дополнительно золу-укос при следующем соотношении компонентов, мас.Ж:

Опока 60-70

Глинистый
