Способ прокладывания нитей основы на иглы вязально- прошивной машины

Способ прокладывания нитей основы на иглы вязально- прошивной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной и легкой отраслям промышленности , в частности к способам прокладывания нитей основы на иглы вязально-прошивной машины, и позволяет повысить надежность вязания. Для этого перемещение ушковины из одного межигольного промежутка в другой производят по траектории 5, имеющей форму дуги, за один оборот главного вала в одну сторону, причем в момент прохождения ушковиной межигольного промежутка иглы 2,3 находятся ниже плоскости, в которой лежат нижние поверхности ушковины 7 ил

союз советских социАлистических

РЕСПУБЛИК (!9) (!)) (эцио О 04 В 23/00, 27/26

Госуда Р ст Ве нный комитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ (21) 4649700/12 (22) 13.02.89 (46) 30,04.91. Бюл. М 16 (71) Ленинградское специальное конструкторское бюро по проектированию трикотажных машин и Московский текстильный институт им. А.Н. Косыгина (72) В.М.Литичевский. А.В. Клементьев, В.Л.Левит, Н.М.Васильев и Н,Е,Шустер (53) 677.055(088.8) (56) Авторское свидетельство СССР

М 330216, кл. 0 04 В 27/24, 1970. (54) СПОСОБ ПРОКЛАДЫВАНИЯ НИТЕЙ ОСНОВЫ НА ИГЛЫ ВЯЗАЛЬНО-ПРОШИВНОЙ

МАШИНЫ (57) Изобретение относится к текстильной и легкой отраслям промышленности, в частности к способам прокладывания нитей основы на иглы вязально-прошивной машины, и позволяет повысить надежность вязания. Для этого перемещение ушковины из одного межигольного промежутка в другой производят по траектории 5, имеющей форму дуги, за один оборот главного вала в одну сторону, причем в момент прохождения ушковиной межигольного промежутка иглы 2,3 находятся ниже плоскости, в которой лежат нижние поверхности ушковины. 7 ил, 1645316

Изобретение относится к текс ильной и легкой отраслям промышленности, в частности к способам прокладывания нитей основы на иглы вязально-прошивных машин.

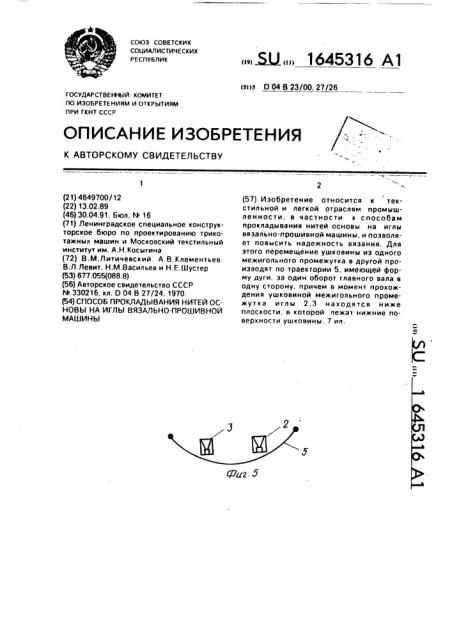

Цель изобретения — повышение надежности, На фиг,1 изображены иглы вязальнопрошивной машины в момент начала движения ушковин (угол поворота главного вала машины равен О): на фиг.2 — то же, вид сверху; на фиг,3 — иглы вязально-прошивной машины в момент прокладывания нити (для переплетения "трико"); на фи,,4 — то же, вид сверху; на фиг, 5 — траектория перемещения центра ушковины относительно игл для переплетения "трико"; на фиг 6 — то же, для переплетения "цепочка": на фиг.7 — пример реализации предлагаемого способа.

Предлагаемый способ прокладывания нитей 1(фиг.1-4) йа перемещаемые иглы 2,3 (фиг,1,2,3,4,5) предусматривает перемещение ушковины 4 (фиг.1,2,3,4) по траектории

5 (фиг.5) или 6 (фиг.б), представляющей собой дугу окружности, начинающуюся в одном Måæèãольном промежутке и заканчивающуюся либо в соседнем межигольном промежутке (для переплетения

"цепочка" — фиг.б), либо через один проме жуток (для переплетения "трико" — фиг.5).

Длина дуги и радиус окружности зависят от технологических параметров иглы и ушковины, а также от класса машины и вида переплетения.

Нить 1 закреплена в "старой" петле, расположенной в прошиваемой основе, например прочесе 7 (фиг.1,3), который придерживается верхними столбиками 8 (фиг. 1,2,3,4).

Предлагаемый способ может быть реализован с помощью, например, устройства, приведенного на фиг,7.

Оно включает в себя кривошипно-шатунный четырехзяенный механизм, состоящий иэ стойки опор 9,10, кривошипа (звена) 11, имеющего возможность вращения вокруг оси опоры 9, шатуна 12 и коромысла 13, состоящего из двух плеч (звеньев)

14 и 15 и имеющего возможность качания вокруг оси опоры 10. Плечо 15 коромысла

13, а также звенья 16 и 17 имеют одинаковую длину и установлены параллельно между собой. Звенья 16 и 17 имеют возможность совершать такое же качательное движение вокруг осей опор 18,19. как и звено 15 вокруг оси опоры 10, так как их концы шарнирно соединены с этими опорами. Противоположные их концы

20,21,22 шарнирно соединены с общим шатуном 23, на котором установлена ушковая линейка 24, 5

При выработке, например, переплетения "трико" на вязально-прошивной машине ушковиня 4, в которую вдета нить 1, закрепленная в старой петле, образованной на и ле 3, начинает движение, когда вязальные иглы находятся в нижнем положении под прочесом 7 (фиг.1,2). Ушковина 4 дви жется по дуге 5, иглы 2,3 прокладывают прочес 7 и движутся вверх, и нить 1 иэ положения, укаэанного на фиг.1,2, переходит в положение, указанное на фиг,3,4, т.е. располагается на верхней грани и прокладывается на иглу 2. Затем иглы начинают движение вниз и захватывают нить, За один оборот главного вала нить прокладываетс: на одну иглу 2. Ро время второго оборота главного вала ушковина 4 движется в обратную сторону по дуге 5. и нить 1 прокладывается нэ иглу 3

Таким образом, для получения переплетения трико" за один оборот главного вала нити прокладываются на каждую вторую вязальную иглу. Во время второго оборота главного. вала ушковины движутся в обратную сторону, и нити прокладываются на оставшиеся иглы. Для получения переплетения "цепочка" эа один оборот главного вала нити прокладываются на все иглы, за второй оборот главного вала нити снова прокадываются на все иглы, а ушковины движутся в обратную сторону пс отношению к их движению во время первого оборота главного вала.

Принцип работы механизма, реализующего этот способ, для получения любого из предлагаемых переплетений одинаков. Кривошип 11, вращаясь вокруг оси опоры 9, приводит в движение шатун 12 и коромысло

13, состоящее из двух плеч 14 и 15. Коромысло ",3 (следовательно, плечи 14 и 15) совершает качательное движение относительно оси опоры 10. Конец 20 плеча 15 совершает движение по дуге, радиус которой равен длине плеча 15. Так как плечо 15 и звенья 16 и 17 параллельны и равны, то концы 21 и 22 звеньев 16 и 17, а также каждая точка шатуна 23 и ушковой линейки 24 с закрепленными на ней ушковинами совершают движения по аналогичным. дугам.

Размеры дуги (в зависимости от класса машины и требуемого переплетения) определяются соотношениями между размерами звеньев 11,14,15 (16,17) приведенного в качестве примера механизма.

Данный способ в отличие от извсстных предлагает принципиально новый путь решения задачи. B соответствии с ним перемещение ушковин, т.е. как сдвиг ушковин, так и их прокачка, происходит по дуге окружности, лежащей в плоскости, параллельной

1645316

Фиг. 4 прямой, npoxnäÿùåé вдоль игольницы. За первый оборот главного вала ушковины смещаются по дуге в одну сторону, а эа время второго оборота — в другую. Простая траектория перемещения ушковины с плав- 5 но переходящими друг в друга участками, соответствующими прокачке и сдвигу, floэволяет использовать для прокачки и сдвига всего один простейший шарнирно-рычажный механизм. 10

Формула изобретения

Способ прокладывания нитей основы на иглы вязальмо-прошивной машины, включающий перемещение ушковин иэ одного межигольного промежутка в другой со стороны крючков игл, отличающийся тем, что с целью повышения надежности вязания, перемещение ушковин осуществляют по дуге окружности, лежащей в плоскости, параллельной фронту игл. при этом эа один оборот главного sana машины ушковины смещаются по дуге в одну сторону, и в момент прохождения ими межигольного промежутка иглы находятся ниже плоскости, в которой лежат нижние поверхности ушковин.

1645316

16 27

Фиг. 7
