Реферат



Изобретение относится к агропромышленному строительству. Цель изобретения - повышение надежности строительства накопительной емкости за счет обеспечения устойчивости облицовки откосов. Средствами экскавации грунта разрабатывают котлован 1. На откосах котлована 1, например, малогабаритными бульдозерами в расчетном количестве образуют траншеи 2, рассредоточенные по высоте и параллельные щели 3, разработанной по периметру днища 4 котлована 1 и предназначенной для выполнения противофильтрационной диафрагмы . На откосы укладывают рулонный противофильтрационный материал 5 с покрытием им дна траншей 2 и размещением его нижней части в щели 3 для последующего защемления в глине 6 противофильтрэционной диафрагмы. Щель 3, которую целесообразно выполнять с врезкой в слой водоупорного грунта 7, заполняют глиной 6 После этого производят изготовление под подошвой облицовки 8 и по верху противофильтрационной диафрагмы жесткого, например железобетонного, пояса 9 с отверстиями 10, сообщающимися с глиной 6 телом диафрагмы. После изготовления пояса 9 производят выполнение защитной облицовки 8 из связного грунта. 2 ил. (Л С

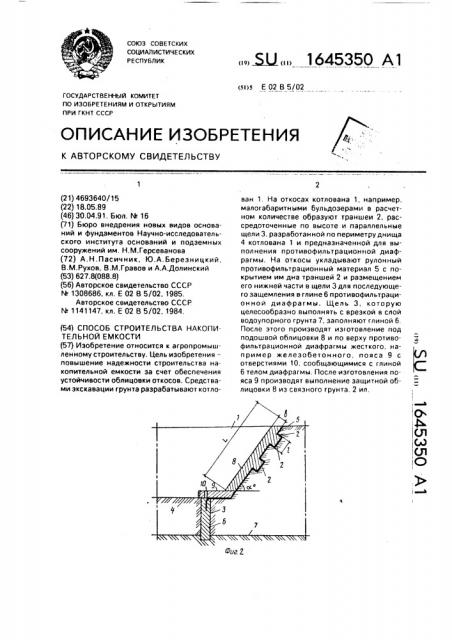

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)s Е 02 В 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф

Ql (л) (Л

iO юг. 2 (21) 4693640/15 (22) 18.05.89 (46) 30,04.91, Бюл. Рв 16 (71) Бюро внедрения новых видов оснований и фундаментов Научно-исследовательского института оснований и подземных сооружений им. Н.M.Ãeðñåâàíosà (72) А. Н . П а с ич н и к, IQ.À. Á å ðå 3 í è ö ê è é, В.М.Рухов, В.М.Гравов и А.А.Долинский (53) 627.8(088.8) (56) Авторское свидетельство СССР

М 1308686, кл. Е 02 В 5/02, 1985, Авторское свидетельство СССР

М 1141147, кл. Е 02 В 5/02, 1984. (54) СПОСОБ СТРОИТЕЛЬСТВА НАКОПИТЕЛЬНОЙ ЕМКОСТИ (57) Изобретение относится к агропромышленному строительству. Цель иэобретения— повышение надежности строительства накопительной емкости эа счет обеспечения устойчивости облицовки откосов. Средствами экскавации грунта разрабатывают котло„„5U„„1645350 А1 ван 1. На откосах котлована 1, например, малогабаритными бульдозерами в расчетном количестве образуют траншеи 2, рассредоточенные по высоте и параллельные щели 3, разработанной по периметру днища

4 котлована 1 и предназначенной для выполнения противофильтрационной диафрагмы. На откосы укладывают рулонный противофильтрационный материал 5 с покрытием им дна траншей 2 и размещением

его нижней части в щели 3 для последующего защемления в глине 6 противофильтрационной диафрагмы. Щель 3, которую целесообразно выполнять с врезкой в слой водоупорного грунта 7, заполняют глиной 6.

После этого производят изготовление под подошвой облицовки 8 и по верху противофильтрационной диафрагмы жесткого, например железобетонного, пояса 9 с отверстиями 10, сообщающимися с глиной

6 телом диафрагмы. После изготовления пояса 9 производят выполнение защитной облицовки 8 иэ связного грунта. 2 ил.

1645350

25

Изобретение относится к агропромышленному строительству, в частности к технике возведения накопительных емкостей под отстойники мелиоративных систем, для хранения и очистки стоков животноводческих комплексов и др, Цель изобретения — повышение надежности строительства накопительной емкости путем обеспечения устойчивости облицовки откосов.

На фиг. 1 изображены. щель под диафрагму и траншеи накопительной емкости, выполненной предлагаемым способом, вертикальный разрез; на фиг, 2 — готовая емкость.

Способ осуществляют следующим образом.

Известными средствами экскавиации грунта разрабатывают котлован 1, На откосах котлована 1, например, малогабаритными бульдозерами в расчетном количестве образуют траншеи 2. рассредоточенные по высоте и параллельные щели 3, разработанной по периметру днища 4 котлована 1 и предназначенной для выполнения противофильтрационной диафрагмы, Щель 3 может быть пройдена до образования траншей 2 одновременно с их образованием или после этого. На откосы укладывают рулонный противофильтрационный материал 5, например полиэтиленовую пленку, с покрытием им дна траншей 2 и размещением его нижней части в щели 3 для последующего защемления в глине 6 противофильтрационной диафрагмы. Щель 3, которую целесообразно выполнять с врезкой в слой водоупорного грунта 7, заполняют глиной 6 и после это о изготавливают под подошвой облицовки 8 и по верху противофильтрационной диафрагмы жесткий, например железобетонный пояс 9 с отверстиями 10. сообщающимися с глиной 6 (телом диафрагмы).

После изготовления пояса 9 производят выполнение защитной облицовки 8 из связного грунта (глина, суглинок) с удельным весом у, сцеплением С и углом внутреннего трения р, Облицовку 8 образуют толщиной

Ь с уступами по форме траншей 2 шириной

1 При этом защитную облицовку выполняют иэ связного грунта при образовании траншей в количестве, определяемом из соотношения у 1 .b sin(a — -)

n ) „(1) где у — удельный вес связного грунта облицовки;

1 — длина откоса;

Ь вЂ” толщина облицовки; а — угол заложения откосов;

С вЂ” сцепление. в грунте облицовки; (— ширина траншей; гр — угол внутреннего трения грунта облицовки, Зависимость (1) получена исходя из условия предотвращения среза облицовки по

-входящим в траншеи частям и деформаций ее нижней части при передаче нагрузки от веса облицовки на жесткий пояс.

С помощью щупов, вводимых в отверстия 10, в течение 2 — 3 месяцев после выполнения противофильтрационной диафрагмы определяют усадку глины 6 в щели 3 и при необходимости нагнетают в щель 3 глинистый раствор, Таким образом, устойчивость откосов обеспечивается предотвращением оползания грунта облицовки по пленке за счет выполнения траншей 2, пояса 9 и исключением обрушений бортов цели 3 при усадке в ней глины 6. Крутизна откосов может быть по сравнению с известным способом увеличена, что позволяет выполнить емкость на меньшей площади. Кроме того, благодаря использованию зависимости (1) вместо прочных и дорогих материалов для облицов ки может быть применен местный связный грунт.

Формула изобретения

Способ строительства накопительной емкости, включающий разработку котлована, изготовление по периметру его днища противофильтрационной глиняной диафрагмы, укладку на откосы котлована рулонного гидроизоляционного материала с размещением его нижней части в теле противофильтрационной диафрагмы и выполнение защитной облицовки откосов, о т л ич а ю шийся тем, что, с целью повышения надежности строительства накопительной емкости за счет обеспечения устойчивости облицовки откосов, на последних образуют рассосредоточенные по высоте траншеи, а укладку рулонного гидроизоляционного материала производят с обеспечением покрытия им дна траншей, при этом до выполнения защитной облицовки под ее подошвой и по верху противофильтрационной диафрагмы изготавливают жесткий пояс с вертикальными и сообщенными с телом диафрагмы отверстиями, через которые производят контроль усадки тела диафрагмы и нагнетание глинистого раствора в образованную в результате усадки полость, причем защитную облицовку выполняют из связного грунта при образовании траншей в количестве и, определяемом иэ соотношения

1645350

Фиг.1

Составитель А, Козловский

Редактор А. Огар Техред М, Моргентал Корректор Н. Ревская

Заказ 1324 Тираж 388 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 у 1 ь sin(a — +) л >

2 се где у — удельный вес грунта облицовки; (— длина откоса;

Ь вЂ” толщина облицовки; а — угол заложения откосов;

С вЂ” сцепление в грунте облицовки;

à — ширина траншей; у — угол внутреннего трения грунта об5 лицовки,
