Способ возведения напорного сооружения гидроузла

Способ возведения напорного сооружения гидроузла

Иллюстрации

Показать все

Реферат



Изобретение относится к гидростроительству . Цель изобретения - удешевление и сокращение сроков строительства напорного сооружения гидроузла. При осуществлении способа сначала выполняют противофильтрационные устройства 3, 4 в основании сооружений, затем крепят проран неразмываемым материалом , пропускают через проран строительные расходы, после чего перекрывают проран. 7 ил.

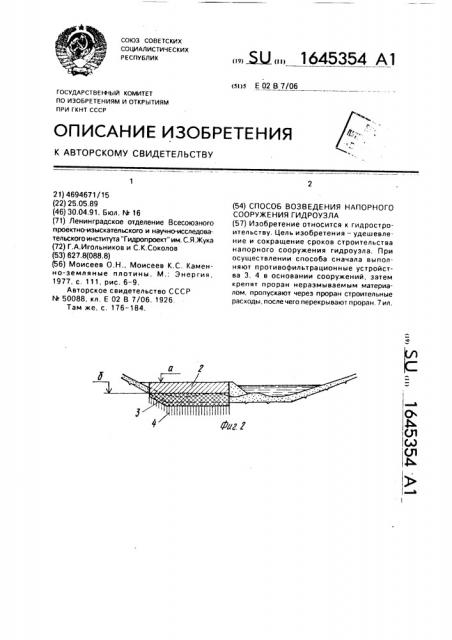

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)s Е 02 В 7/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а Р

21) 4694671/15 (22) 25,05.89 (46) 30,04.91. Бюл. М 16 (7t) Ленинградское отделение Всесоюзного проектно-изыскательского и научно-исследовательского института Гидропроект" им. С.Я.Жука (72) Г.А.Игольников и С.К,Соколов (53) 627.8(088.8) (56) Моисеев О.Н„Моисеев К.С. Каменно-земляные плотины, М.: Энергия, 1977, с. 111, рис. 6-9.

Авторское свидетельство СССР

М 50088. кл. Е 02 В 7/06, 1926.

Там же, с. 176-184.

„„Я „„1645354 А1 (54) СПОСОБ ВОЗВЕДЕНИЯ НАПОРНОГО

СООРУЖЕНИЯ ГИДРОУЗЛА (57) Изобретение относится к гидростроительству. Цель изобретения — удешевление и сокращение сроков строительства напорного сооружения гидроузла. При осуществлении способа сначала выполняют противофильтрационные устройства 3, 4 в основании сооружений, затем крепят проран неразмываемым материалом, пропускают через проран строительные расходы, после чего перекрывают проран. 7 ил.

3 1645354

Изобретение относится к гидротехнике, в частности к строительству напорных сооружений, например грунтовых плотин.

Цель изобретения — удешевление работ и сокращение сроков строительства напор- 5 ных сооружений гидроуэла.

На фиг. 1 изображено русло реки в естественном состоянии, поперемный разрез; на фиг. 2 — русло при стеснении отсыпкой и часть противофильтрационного элемента в 10 основании плотины в месте будущего прорана; на фиг. 3 — русло реки на этапе закрепления прорана неразмываемым материалом; на фиг. 4 — русло при пропуске строительных расходов через проран с противофильтраци- 15 онным устройством в основании; на фиг. 5— русло на этапе возведения напорных сооружений, в том числе и водосброснь х, в котловане первой очереди; на фиг. 6 — русло при перекрытии прорана и пропуске строительных 20 расходов через водосброс; на фиг. 7- готовые к эксплуатации напорные сооружения.

Способ осуществляют следующим образом.

В естественном русле 1 выполняют вре- 25 менную отсыпку 2 длиной по фронту, равной ширине будущего прорана. Отметку "а" отсыпки 2 выбирают таким образом, чтобы при пропуске строительных расходов на этом этапе строительства отметка "а" не 30 затапливалась водой, С отметки "а" отсыпки 2 производят работы по противофильтрационным устройствам 3 и 4 в основании плотины до отметки

"б" — отметки дна в проране, до которой будут производить разборку отсыпки 2. После разборки отсыпки 2 крепят дно в проране 5 неразмываемым материалом 6 и путем отсыпки ограждающих перемычек 7 органи.зуют котлован первой очереди. B котловане

8 первой очереди ведут работы по возведению напорных сооружений 9 и водосброса.

Строительные расходы в это время пропускают через проран 5. По готовности напорных сооружений 9 производят перекрытие прорана 5 банкетом 10. По окончании перекрытия прорана 5 ведут работы по возведению оставшейся части плотины 11 до проектных отметок и завершают работы по строительству всего напорного фронта, Формула изобретения

Способ возведения напорного сооружения гидроузла, например грунтовой плотины, включающий пропуск строительных расходов через проран, перекрытие прорана и выполнение противофильтрационныхустройств в основании сооружения, о т л и ч а юшийся тем, что. с целью удешевления работ и сокращения сроков строительства напорного сооружения гидроузла, сначала выполняют противофильтрационные устройства в основании сооружения, затем крепят проран неразмываемым материалом, пропускают через него строительные расходы, после чего перекрывают проран, 1645354
