Винтовая свая

Винтовая свая

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , в частности к фундаментостроению, и может быть использовано в качестве опор сооружений, работающих на действие вертикальных и горизонтальных нагрузок. Целью изобретения является повышение несущей способности за счет исключения возможности прокручивания сваи в грунте при действии вертикальной нагрузки. Свая включает заостренный снизу свтол 1 из закрученной полосы или профиля, один конец 2 которого закручен влево, а другой (3) - вправо с постоянным шагом витков закрутки и углом подъема витков а arctgf, где f - коэффициент трения материала сваи и грунта Погружение сваи в грунт осуществляют забивкой по оголовку ствола 1. 1 ил. ё О ел CJ о 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДА P СТВ Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4683597/33 (22) 24.04,89 (46) 30.04,91. Бюл. N 16 (71) Брестский инженерно-строительный институт (72) В.П.Чернюк, В.В,Спиридонов, В.Н.Пчелин, П.С.Пойта, П.В.Шведовский и B.ß.Хуснутдиновд (53) 624. 155.2(088,8) (56) Смирнов Н,А. и др. Технология строительного производства: Учебник для вузов. — Л.: Стройиздат, 1976, с, 140-141.

Спиридонов В.В., Пчелин В.Н; Конструкции анкерных устройств и приспособлений с опорными лопастями, — Обзорная информация. Строительство предприятий нефтяной и газовой промышленности. Сер.

Механизация строительства, вып. 5. М.: Информнефтегазстрой, 1983, с.8-9.

„„5U ÄÄ 1645368 А1 (54) ВИНТОВАЯ СВАЯ (57) Изобретение относится к строительству, в частности к фундаментостроению, и может быть использовано в качестве опор сооружений, работающих на действие вертикальных и горизонтальных нагрузок.

Целью изобретения является повышение несущей способности эа счет исключения возможности прокручивания сваи в грунте при действии вертикальной нагрузки. Свая включает заостренный снизу свтол 1 иэ закрученной полосы или профиля, один конец

2 которого закручен влево. а другой (3)— вправо с постоянным шагом витков закрутки и углом подъема витков a arctgf, где

f — коэффициент трения материала сваи и

r нта. Пог жение сваи в г нт ос ществру ру ру у ляют забивкой по оголовку ствола 1. 1 ил.

1б45368

Составитель B. Гоник

Техред М.Моргентал

Корректор Э. Лоюгакова

Редактор А. Огар

Подписное

Тираж 412

Заказ 1325

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,, 4/5

Производственно-издательский комбинат "Патент". г. ужгород. ул.Гагарина, 101

Изобретение относится к строительству, в частности к фундаментостроению, и может быть использовано в качестве опор сооружений, работающих на вдавливающие, выдергивающие и знакопеременные вертикальные и горизонтальные нагрузки, например, для крепления трубопроводов, мачт линий электропередач и других сооружений.

Цель изобретения — повышение несущей способности путем исключения воэможности прокручивания сваи в грунте при действии вертикальной нагрузки.

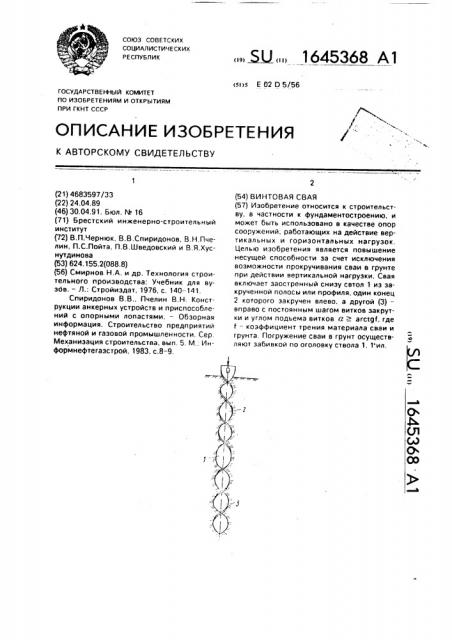

На чертеже изображена свая, разрез.

Винтовая свая включает заостренный снизу ствол 1 из закрученной полосы или профиля, один конец 2 которого закручен влево, другой (3) — вправо, Шаг витков закрутки полосы или профиля постоянен, а угол подъема витков а arctg f, где f— коэффициент трения материала сваи и грунта.

Погружение винтовой сваи в грунт осуществляют забивкой или вдавливанием по оголовку ствола 1. При этом свая, проворачиваясь в грунте вначале влево, погружается в него. После, полного погружения в грунт правосторонне закрученной части ствола 1 (с левосторонним вращением) происходит погружение левосторонне закрученной части ствола 1. При этом левостороннее вращение вначале замедляется (так как оно тормозится правосторонним вращением левосторонне закрученной части ствола 1) с уплотнением грунта под витками закрутки и останавливается. После этого сваю можно загружать полезной вертикальной (вдавливающей или выдергивающей) либо горизонтальной нагрузкой. При угле подъема витков закрутки a > arctg f, где f — коэффициент трения материала сваи и грунта, трение грунта о ствол отсутствует и свая завинчивается в грунт без приложения крутящего момента. Шаг подьема витков закрутки

5 должен быть постоянным.

Предлагаемая винтовая свая не требует

- применения эавинчивающих установок, что повышает технологичность производства работ, а также не требует приложения зна10 чительных осевых усилий (в связи с отсутствием отпора грунта на винтовую закрутку), что повышает эффективность погружения свай.

По сравнению с гладкими заостренны15 ми сваями, погружаемыми также забивкой, предлагаемая конструкция имеет преимущество в несущей способности (за счет наличия винтовой закрутки) и продолжительности погружения, 20 При погружении закрученных свай происходит уплотнение грунта под витками закрутки, что дополнительно повышает несущую способность по грунту основания.

25 Формула изобретения

Винтовая свая, включающая заостренный книзу ствол иэ закрученной полосы или профиля, отличающаяся тем, что, с целью повышения несущей способности за

30 счет исключения возможности прокручивания сваи в грунте при действии вертикальной нагрузки, полоса или профиль выполнен закрученным в противоположных направлениях от средней по длине ствола части соот35 ветственно к верхнему и нижнему концам с постоянным шагом и углом а подъема витков закрутки, определенным зависимостью гс arctgf, где f — коэффициент трения материала сваи

40 и грунта.
