Реферат

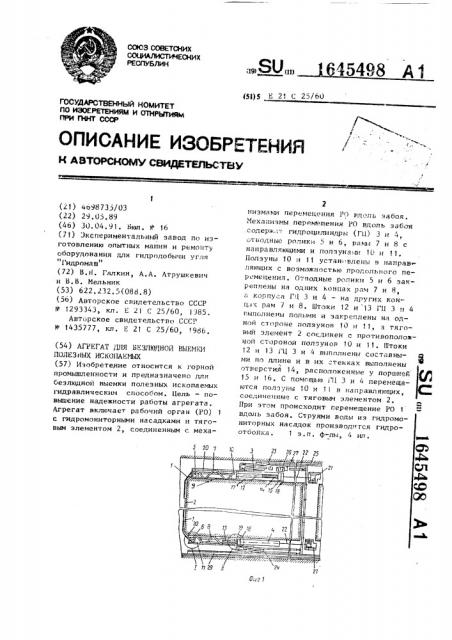

СОЮЗ СОВЕТСКИХ

РЕСПУБЛИН

45498 А1,.SU„„ цццц Е 21 С 25/60

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОЕРЕТЕНИЯМ И ОТНРЬГГИЕИ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCKOMV СВИДЕТЕЛЬСТВУ

5 20

27

802 7 (21) 4 о 98735/03 (22) 29.05 ° 89 (46) 30,04.91. Бюп. М 16 (71) Экспериментальный завод по изготовлению опытных машин и ремонту оборудования для гидродобычи угля

"Гидромаш" (72) В.Н. Галкин, А,А. Атрушкевич и В,В. Мельник (53) 622.232.5(088.8) (56) Авторское свидетельство СССР

Ф 1293343, кл. Е 21 С 25/60, 1985.

Авторское свидетельство СССР

11 1435777, кл. Е 21 С 25/60, 1986. (54) АГРЕГАТ ДЛЯ БЕЗЛЮДНОЙ BbIFMKH

ПОЛЕЗНЫХ ИСКО11АЕМЫХ (57} Изобретение относится к горной лромьпнленности и предназначено для безлюдной выемки полезных ископаемых гидравлическим способом. Цель — повышение надежности работы агрегата.

Агрегат включает рабочий орган (РО) 1 с гидромониторными насадками и тяговым элементом 2, соединенным с меха2 низмами перемещения Р > вдоль забоя.

fex iiIHçìû перемещения УО вдоль забоя, содерж,; гидроцилиндры (ГЦ} 3 и 4, отводные ролики 5 и 6, рамы 7 и 8 с направляющими и ползунак и 10 и 11.

Ползуны 10 л 11 устан влены в направ ляющих с возможностью гродольмого перемещения. Отводные ролики 5 и 6 закреплены на одних концах рам 7 и 8, корпуса ГЦ 3 и 4 — на других концах рам / и 8, Штоки 12 и 13 ГП 3 и 4 гыполнены полыми и закреплены на одной стороне ползунов 1О и 11, а тяговый элемент 2 соединен с противоположной сторонои ползунов 10 и 11. Штоки

12 и 13 ГЦ 3 и 4 выполнены составными по длине и в их стенках выполнены

1 отверстия 14, расположенные у поршнеи

15 и 16, С помощью i Ц 3 и 4 перемещаются полэумы 10 и 11 в маправляющих, соединенные с тяговым элементом 2.

При этом происходит геремещение PO 1 вдоль забоя. Струями воды из гидромониторных насадок производится гидроотоойка. 1 з.п. ф-лы, 4 ип, 1 t>45498

Изобретение относится к горной промышленности и предназначено для безлюдной выемки полезных ископаемых гидравлическим способом.

Цель изобретения — повышение надежности работы агрегата, На фиг. 1 схематично изображен агрегат, вид сверху; на фиг. 2 — узел

I на фиг. 1; на фиг. 3 — разрез А-А на фиг ° 2; на фиг. 4 — узел 1f на

1 фиг. 1, Агрегат для безлюдной выемки полезных ископаемых включает рабочий орган 1 с гидромониторными насадками и тяговым элементом 2 (тросом), соединенным с механизмами подачи рабочего оргайа 1 на забой и механизмами перемещения рабочего органа 1 вдоль забоя. 20

Механизмы перемещения раоочего органа 1 вдоль забоя содержат гидроцилиндры 3 и 4, отводные ролики 5 и

6, рамы 7 и 8 с направляющими 9 и полэунами 10 и 11, установленными в нап- 25 равляющих 9 с возможностью продольного перемещения. Отводные ролики 5 и 6 установлены на одних концах рам 7 и 8, а корпуса гидроцилиндров 3 и 4 закреплены на других концах рам 7 и 8. Штоки10

12 и 13 гидроцилиндров 3 и 4 выполнены полыми и закреплены на одной стороне ползунов 10 и 11, а тяговый элемент 2 соединен с противоположной стороной ползунов 10 и 11. Штоки 12 и 13 35 гидроцилиндров 3 и 4 выполнены составными по длине и в их стенках выполнены отверстия 14, расположенные у поршней 15 и 16.

Гидроцилиндр 3 делится поршнем 15 40 на штоковую 17 и поршневую 18 полости.

Гидроцилиндр 4 делится поршнем 16 на штоковую 19 и поршневую полости. ДиаMQTp гидроцилиндра 3 больше диаметра гидроцилиндра 4. 45

Гидромониторные насадки соединены со штоками 12 и 13 через ползуны 10 и 11 с помощью высоконапорных рукавов 20. Механизм подачи рабочего органа на забой выполнен в виде лебедок 50

21 с оарабанами и тяговыми элементами 22 (например, тросами), своими концами закрепленными на гидроцилиндрах 3 и 4. Для непрерывной подачи высоконапорной воды к рабочему органу 1 используются устройства 23 и 24 подвода воды, содержащие по две параллельные гидролинии из трубопроводов, высоконапорных рукавов и задвижек, Устройства 23 и 24 подвода воды соединены со штокоными полостями 17 и 19 гидроцилиндров 3 и 4.

Высоконапорная вода подводится к агрегату по нодон< ду 25 ° Для управления механизмом перемещения рабочего эргана ндоль забоя служит распределитель 26, соединяющий через гидро1 магистраль 27 поршневую полость 18 гидроцилиндра 3 с водоводом 25. Для предотвращения провисания высоконапорных рукавов 20 последние закреплены на тяговом элементе 2 с помощью ско > 28. Для транспортировки отоитого угля н виде пульпы самотеком предназначен желоб 29. Для удооства монтажа и демонтажа н шахтных условиях полые штоки 12 и 13 гидроцилиндров 3 и 4 составлены из нескольких секций с уплотнениями 30 и соединены между собои, например, с помощью реэьбовых соединений. Корпуса гидроцилиндров Э и и также выполнены составными из секций.

Гидроцилиндр 3 с ползуном 10 и устроиством 23 подвода воды находятся в вентиляционном штреке, а гидроципиндр 4 с ползуном 11 и устройством

24 подвода воды помещены в аккумулирующем штреке, Агрегат работает следующим образом.

Иысоконапорнаы вода к гидромониторным насадкам подводится по вентиляционному штреку через высоконапорныя рукав 20, ползун !О, полый шток

12, отверстия 14, штоковую полость 17 гидроцилиндра 3, устройство 23 подвода воды и водовод 25, а по аккумулирующему штреку — через высоконапорный рукав 20, ползун 11, полый шток

13, отверстия 14, штоковую полость

19 гидроцилиндра 4, устройство 24 подвода воды . водовод 25.

Нысоконапорная вода через насадки рабочего органа производит отбойку угля по всеи мощности пласта, Для перемещения рабочего органа. 1 вдоль забоя снизу вверх (фиг. 1) поршневая полость

18 гидроцилиндра 3 через распределитель 23 соединяется со сливом. А так как в полости 17 гидроцилиндра 3 постсянно находится вода под давлением

t тс поршень 15, шток 12 и ползун 10 начинают перемещаться впра во, причем поршень 15 вытесняет жидкость из поршневой полости 18»а слив.

Так как к ползуну 10 прикреплены тяговый элемент 2, то он, огибая от1645498 водные ролики 5 b, тянет снизу вверх гидромониторные насадки рабочего органа 1. Одновременно полэун 11, поршень 16 и шток 13 гидроцилиндра 4 начинают перемещаться справа налево, вылвигаясь из последнего, преодолевая давление воды в штоковой полости 19 на поршень 16, так как диаметр гидроцилиндра 4 меньше диаметра гидроцилиндра 3.

После окончания рабочего хода гидромониторных насадок вдоль заооя вверх, с помощью распределителя 26 вода под давлением подается в поршневую полость 18 гидроцилиндра 3 по гидромагистрали 27. )1авление в штоковой

17 и поршневой 18 полостях гидроцилиндра 3 выравнивается. После этого под действием давления воды в штоковой полости 19 поршень 16, польюr шток 13, полэун 1 1 начинают перемещаться в обратном направлении, т.е. слева направо (фиг. 1), перемещая гидромс,ниторные насадки рабочего органа 1 сверху вниз. Одновременно ползун 10, полый шток 12 с поршнем 15 перемещаются справа налево. В конце рабочего хода поршневая полость 18 гидроцилиндра 3 вновь соединяется с помощью распределителя 26 на слив и цикл повторяется.

Так осуществляется возвратно-поступательное перемещение рабочего органа

1 вдоль забоя.

1Io мере отработки забоя осуществляется надвигание рабочего органа на забои с помощью механизма подачи, выполненного в виде лебедок 21, расположенных на вентиляционном и аккумулирующем штреках. При синхронном включении лебедок 21 одновременно перемещаются слева направо гидроцилиндры 3

5 и 4 с рамами 7 и 8 с помощью тяговых элементов 22. 11ричем. надвигание рабочего органа 1 на забой может осуществляться как непрерывно, так и циклически на несколько метров.

Формула изобретения

1. Агрегат для безлюдной выемки полезных ископаемых, включающий рабочий орган с гидромониторными насадками и тяговым элементом, соединенным с механизмами перемещения рабочего органа вдоль забоя, содержащими гидроци20 линдры и отводные ролики, о т л и ч а ю шийся тем, что, с целью повышения надежности работы агрегата, каждый механизм перемещения рабочего органа вдоль забоя снабжен рамой с

25 направляющими и ползуном установленФ ным в направляющих с возможностью продольного перемещения, при этом отводной ролик установлен на одном конце рамы, а корпус гидроцилиндра закреплен на другом конце рамы, причем шток

30 гидроцилиндра выполнен полым и закреплен на одной стороне ползуна, а тяговый элемент соединен с противоположнои стороной ползуна, 2. Агрегат по п. 1, о т л и ч а юшийся тем, что шток каждого гидроцилиндра выполнен составным по длине и в его стенке выполнены отверстия, расположенные у поршня
