Реферат



СОЮЗ COBF1ÑÊÈÕ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю F 03 В 13/12

ГОСУДАР СТВ Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

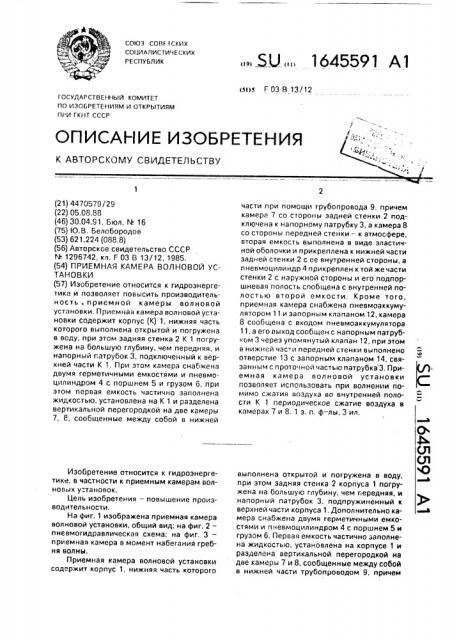

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4470579/29 (22) 05.08.88 (46) 30.04.91, Бюл. ¹ 16 (75) Ю.В. Белобородов (53) 621.224 (088.8) (56) Авторское свидетельство СССР

¹ 1296742, кл. Р 03 В 13/12, 1985. (54) ПРИЕМНАЯ КАМЕРА ВОЛНОВОЙ УСТАНОВКИ (57) Изобретение относится к гидроэнергетике и позволяет повысить производительность, приемной камеры волновой установки, Приемная камера волновой установки содержит корпус (К) 1, нижняя часть которого выполнена открытой и погружена в воду, при этом задняя стенка 2 К 1 погружена на большую глубину, чем передняя, и напорный патрубок 3, подключенный к верхней части К 1. При этом камера снабжена двумя герметичными емкостями и пневмоцилиндром 4 с поршнем 5 и грузом о, при этом первая емкость частично заполнена жидкостью, установлена на К 1 и разделена вертикальной перегородкой на две камеры

7, 8, сообщенные между собой в нижней

Изобретение относится к гидроэнергетике, в частности к приемным камерам волновых у=тановок.

Цель изобретения — повышение производительности.

На фиг. 1 изображена приемная камера волновой установки, общий вид; на фиг. 2— пневмогидравлическая схема; на фиг. 3— приемная камера в момент набегания гребня волны.

Приемная камера волновой установки содержит корпус 1, нижняя часть которого

SU „„1б45591 А1 части при помощи трубопровода 9, причем камера 7 со стороны задней стенки 2 подключена к напорному патрубку 3, а камера 8 со стороны передней стенки — к атмосфере. вторая емкость выполнена в виде эластичной оболочки и прикреплена к нижней части задней стенки 2 с ее внутренней стороны, а пневмоцилиндр 4 прикреплен к той же части стенки 2 с наружной стороны и его подпоршневая полость сообщена с внутренней полостью второй емкости. Кроме того, приемная камера снабжена пневмоаккумулятором 11 и запорным клапаном 12, камера

8 сообщена с входом пневмоаккумулятора

11, а его выход сообщен с напорным патрубком 3 через упомянутый клапан 12, при этом в нижней части передней стенки выполнено отверстие 13 с запорным клапаном 14, связанным с проточной частью патрубка 3. Приемная камера волновой установки позволяет использовать при волнении помимо сжатия воздуха во внутренней полости К 1 периодическое сжатие воздуха в камерах 7 и 8. 1 з. и, ф — лы, 3 ил, выполнена открытой и погружена в воду, при этом задняя стенка 2 корпуса 1 погружена на большую глубину, чем гередняя, и напорный патрубок 3, подпружиненный к верхней части корпуса 1. Дополнительно камера снабжена двумя герметичными емкостями и пневмоцилиндром 4 с поршнем 5 и грузом 6, Первая емкость частично заполнена жидкостью, установлена на корпусе 1 и разделена вертикальной перегородкой на две камеры 7 и 8, сообщенные между собой в нижней части трубопроводом 9, причем

1645591

15 камера 7 со стороны задней стенки 2 подключена к напорному патрубку 3, а камера

8 со стороны передней стенки — к атмосфере, Вторая емкость выполнена в виде эластичной оболочки 10 и прикреплена к нижней части, задней стенки 2 с ее внутренней стороны, а пневмоцилиндр 4 прикреплен к той же части стенки 2 с наружной стороны, и его подпоршневая полость сообщена с внутрен««ей полостью второй емкости.

Кроме того, приемная камера волновой установки снабжена пневмоаккумулятором

11 и запорным клапаном 12, камера 8 со стороны передней стенки сообщена с входом пневмоаккумуллтора 11, а его выход сообщен с напорным патрубком 3 через клапан 12, в нижней части передней стенки выполнено отверстие 13 с запорны«.1 клапаном 14, связанным с проточной частью патрубка 3.

Приемная камера волновой установки работает следующим образом.

Набе«ающие на приемну«о камеру волновой установки волны, попадая внутрь корпуса 1, периодически увеличива.от давле««ие находящегося там воздуха, поток которого по напорному патрубку 3 подается к потребителю (не показан). Повышение давления вну ри корпу=а 1 обжимает эластичну«о оболочку 10, уменьшая объем образуемой ею емкости, воздух которой, перетекая в цилиндр 4, поднимает поршень 5 с грузом б, что способствует большему на«,чону корпу=а 1 на гребне волны, при этом повышенным давле«4ие л воздуха в напорном г«;и рубке 3 открывается запорный клапан 14, что способствует более интенсивному заполнению внутренней полости корпуса 1 через отверстие 13. Кроме того, наклон корпчса l вызывает перетекание жидкости из камеры 8 по трубопроводу

Э в камеру 7, при этом 0 камеру 8 засасывается воздух из атмосферы, а из камеры 7 воздух нагнетается в напорный патрубок 3.

Обратный наклон корпуса 1, вызванный уходом греб««я волны, дает переток жидкости из каме«,ы 7 в камеру 8, воздух из которой нагнетае.ся в аккумулятор 11 и с помощью запорно-о клапана 12, «одклю20

50 ченного к проточной части напорного патрубка 3, может поступать в последний при наличии в нем избыточного давления. В момент заполнения камеры 7 атмосферным воздухом по патрубку 3 запорный кран 12 перекрывается.

Кроме того, при уходе гребня волны понижается давление во внутренней полости корпуса 1 и в напорном патрубке 3, что вызывает закрытие запорного клапана 14 и переток воздуха иэ подпоршневой полости пневмоцилиндра 4 в емкость, образованную эластичной оболочкой 10.

Таким образом, приемная камера волновой установки подготавливается к приходу следующего гребня волны.

Фоомчла изобоетения

1,Приемная камера вол««овой установки, содержащая корпус, нижняя часть которого выполнена открытой и погружена в воду, при этом задняя стенка корпуса погружена на большую глубину, чем передняя, и напорный патрубок, подключенный к верхней части корпуса, отличающаяся тем, что, с целью повышения производительности, камера снабжена двумя герметичными емкостями и пневмоцилиндром с поршнем, при этом первая емкость частично заполнена жидкостью, установлена на корпусе и разделена вертикальной перегородкой на две камеры, сообщенные между собой в нижней части при помощи трубопровода, причем камера со стороны задней стенки подключе««а к напорному патрубку, а камера со стороны передней стенки — к атмосфере, вторая емкость выполнена в виде эластичной оболочки и прикреплена к нижней части задней стенки с ее внутренней стороны, а п««евмоцилиндр прикреплO«l к той же части стенки с наружной стороны и его подноршневая полость сообщена с внутренней полостью второй емкости.

2. Ка лерапоп.1, отличающаяся тем, что она снабжена пневмоаккумулятором и запорным клапаном, камера со стороны передней стенки сообщена с входом пневмоакку«лулятора, а его выход сообщен с напорным патрубком через упомянутый клапан, 1645591
