Ротационно-пластинчатый компрессор

Ротационно-пластинчатый компрессор

Иллюстрации

Показать все

Реферат



Изобретение относится к компрессоростроению и позволяет снизить вибрацию и шум и упростить технологию изготовления ротационно-пластинчатого компрессора. В цилиндрической расточке 6 корпуса 1 с торцовыми крышками 3 на валу 5 установлен ротор (Р) 4 с радиальными пазами. В пазах размещены с возможностью перемещения и образования рабочих камер разделительП ные пластины. С емкостью 18 для смазывающей жидкости соединена система подачи смазывающей жидкости и система отвода рабочей среды. На внутренних поверхностях крышек 3 выполнены равномерно чередующиеся между собой выступы и впадины , имеющие плоские участки. Внутренние поверхности крышек 3 эквидистантны. Р 4 установлен в цилиндрической расточке 6 концентрично. В валу 5 выполнен глухой осевой канал (К) 14 и сообщенные с ним и наружной поверхностью вала 5 перепускные К 15. В Р 4 выполнены К 16, соосные К 15 и сообщенные с цилиндрической поверхностью Р 4. К 14 сообщен с системой подачи смазывающей жидкости. На Р 4 выполнен паз 19, сообщенный с К 16, и кольцевые лабиринтные канавки 20, расположенные с обеих сторон паза 19. 2 з.п. ф-лы, 4 ил. fe iiiSatVLX V .- О (Л о со

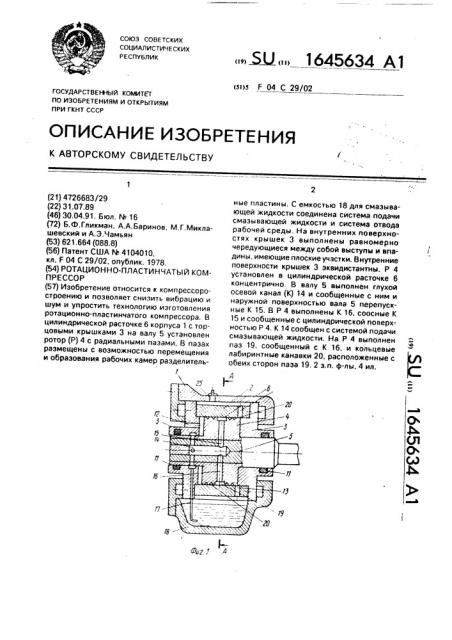

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 04 С 29/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И б !

1б

17 (21) 4726683/29 (22) 31.07.89 (46) 30.04.91, Бюл, N 16 (72) Б.Ф,Гликман, А.А.Баринов, М.Г,Миклашевский и А,Э.Чамьян (53) 621.664 (088.8) (56) Патент США М 4104010, кл. F 04 С 29/02, опублик. 1978, (54) РОТАЦИОННО-ПЛАСТИНЧАТЫЙ КОМПРЕССОР (57) Изобретение относится к компрессоростроению и позволяет снизить вибрацию и шум и упростить технологию изготовления ротационно-пластинчатого компрессора. В цилиндрической расточке 6 корпуса 1 с торцовыми крышками 3 на валу 5 установлен ротор (Р) 4 с радиальными пазами. В пазах размещены с возможностью перемещения и образования рабочих камер разделитель1

Р5. Ы 1645634 А1 ные пластины. С емкостью 18 для смазывающей жидкости соединена система подачи смазывающей жидкости и система отвода рабочей среды. На внутренних поверхностях крышек 3 выполнены равномерно чередующиеся между собой выступы и впадины, имеющие плоские участки. Внутренние поверхности крышек 3 эквидистантны. P 4 установлен в цилиндрической расточке 6 концентрично. В валу 5 выполнен глухой осевой канал (К) 14 и сообщенные с ним и наружной поверхностью вала 5 перепускные К 15. В P 4 выполнены К 16, соосные К

15 и сообщенные с цилиндрической поверхностью P 4. К 14 сообщен с системой подачи смазывающей жидкости. На P 4 выполнен паз 19, сообщенный с К 16, и кольцевые лабиринтные канавки 20, расположенные с обеих сторон паза 19. 2 з.п. ф-лы, 4 ил.

1645634

45

55

Изобретение относится к области компрессоростроения.и может быть использовано в качестве компрессоров холодильных машин и других объектов техники.

Целью изобретения является упрощение технологии изготовления путем обеспечения возможности уплотнения зазоров, образуемых деталями, при больших допусках на их изготовление, снижение вибрации и шума путем применения сбалансированного ротора, работающего в слое смазывающей жидкости.

На фиг.1 изображен продольный разрез компрессора; на фиг.2 — разрез А-А на фиг.1; на фиг,3 — продольный разрез компрессора с втулкой; на фиг.4 — развертка ротора и внутренних профилированных поверхностей торцовых крышек, Ротационно-пластинчатый компрессор содержит корпус 1 со статорным кольцом 2, двумя торцовыми крышками 3, на внутренних поверхностях которых выполнены равномерно чередующиеся между собой выступы и впадины, имеющие плоские участки, сопряженные с выступами и впадинами, а внутренние поверхности обеих торцовых крышек зквидистантны. Ротор 4 установлен на валу 5 в цилиндрической расточке 6 корпуса 1 концентрично. В радиальных пазах 7 ротора 4 размещены разделительные пластины 8 с возможностью осевого перемещения и взаимодействия с внутренними поверхностями торцовых крышек 3 с образованием рабочих камер 9 и 10.

Для предотвращения утечки рабочей среды установлены уплотнения 11. Подвод рабочей среды осуществляют через канал

12, отвод — через канал 13.

В валу 5 выполнен глухой осевой канал

14 для подачи смазывающей жидкости и сообщенные с последним и наружной поверхностью вала 5 перепускные каналы 15.

В роторе 4 выполнены каналы 16, соосные перепускным каналом 15 вала 5 и сообщенные с цилиндрической поверхностью ротора 4, осевой канал 14 сообщен коллектором

17 системы подачи смазывающей жидкости с емкостью 18 для смазывающей жидкости.

На цилиндрической поверхности ротора 4 могут быть выполнены кольцевой паз 19, сообщенный с каналами 16 и кольцевые лабаринтные канавки 20, расположенные с обих сторон кольцевого паза 19.

Компрессор может быть снабжен втулкой 21 со сквозными каналами 22 и выполненными на ее наружной поверхности кольцевым пазом 23 и кольцевыми лабиринтными канавками 24, расположенными с обеих сторон кольцевого паза 23, каналы 22

30 сообщены с каналами 16 ротора 4 и кольцевым пазом 23. Втулка 21 жестко закреплена на роторе 4. В корпусе 1 выполнен выхлопной канал 25.

Ротационно-пластинчатый компрессор работает следующим образом.

При вращении ротора 4 разделительные пластины 8 скользят по профилированным поверхностям торцовых крышек 3, Изменяются объемы рабочих камер 9 и 10 и происходит процесс перемещения рабочей среды из канала 12 подвода к каналу 13 отвода, Эквидистантное расположение внутренних поверхностей обеих торцовых крышек 3 приводит к тому, что рабочие камеры 9 и 10 сжатия и расширения работают в противофазе, т.е, в одной из камер происходит процесс выхлопа, а в эквидистантно расположенной ей камере процесс всасывания. Такая работа в противофазе рабочих камер 9 и 10 может привести к перетеканию рабочей среды вдоль цилиндрической поверхности ротора 4. Для создания гидродинамического уплотнения смазывающую жидкость из емкости 18 под давлением подают по коллектору 17, осевому каналу 14, каналам 15 и 16 в кольцевой паз 19 на цилиндрическую поверхность ротора 4 или втулки 21.

Давление в начальный момент времени создается под действием центробежных сил от вращения ротора, а в дальнейшем — давлением нагнетания.

Из кольцевого зазорйпод действием перепада давлений на торцах ротора 4 смазывающая жидкость поступает в рабочие камеры и далее через канал 13 отвода вместе с рабочей средой.

После отделения от рабочей среды смазывающая жидкость вновь возвращается в коллектор 17. Таким образом, организуется непрерывная циркуляция смазывающей жидкости в компрессоре. Коллектор 17 соединен с выхлопным каналом 25 и смазывающая жидкость находится под давлением равным давлению нагнетания в канале 13 отвода, Смазывающая жидкость, например масло, одновременно является смазкой для движущихся частей компрессора. Организация протока смазывающей жидкости через компрессор решает также вопрос отвода тепла от нагреваемых частей компрессора в процессе сжатия, Изобретение позволяет обеспечить высокую технологичность изготовления за счет создания гидродинамического уплотнения, снизить вибрации и шумы за счет применения сбалансированного ротора, работающего в слое смазывающей жидкости, 1645634

21 2521

Формула изобретения

1. Ротационно-пластинчатый компрессор, содержащий корпус с торцовыми крышками, в цилиндрической расточке которого на валу установлен ротор с радиальными пазами и размещенными в них с возможностью перемещения и образования рабочих камер разделительными пластинами, каналы подвода и отвода рабочей среды, емкость для смазывающей жидкости и соединенную с ней систему отвода рабочей среды и систему подачи смазывающей жидкости, отл ича ющи и с я тем, что, с целью снижения вибрации и шума, а также упрощения технологии изготовления, на внутренних поверхностях торцовых крышек выполнены равномерно чередующиеся между собой выступы и впадины, имеющие плоские участки, сопряженные с выступами и впадинами, внутренние поверхности обеих торцовых крышек эквидистанты, ротор установлен в цилиндрической расточке концентрично, разделительные пластины размещены в радиальных пазах с возможностью осевого перемещения и взаимодействия с внутренними поверхностями торцовых крышек с образованием рабочих камер, в валу выполнен глухой осевой канал для подачи смазывающей жидкости и сообщен5 ные с последним и наружной поверхностью вала перепускные каналы, а в роторе выполнены каналы, соосные с перепускными каналами вала и сообщенные с цилиндрической поверхностью ротора, при этом осевой

10 канал вала сообщен с системой подачи смазывающей жидкости.

2. Компрессор по п.1, о т л и ч а ю щ и йс я тем, что на цилиндрической поверхности ротора выполнен кольцевой паз, сооб15 щенный с каналами ротора. и кольцевые лабиринтные канавки, расположенные с обеих сторон паза.

3. Компрессор по п.1, о т л и ч а ю щ и йсятем,,что он снабжен втулкой со сквоз20 ными каналами и выполненными на ее наружной поверхности кольцевым пазом и кольцевыми лабиринтными канавками, расположенными с обеих сторон паза, при этом каналы втулки сообщены с каналами ротора

25 и кольцевым пазом, а втулка жестко закреплена на роторе.

1645634

Составитель Л.Павлова

Техред М.Моргентал Корректор Н.Король

Редактор О,Спесивых

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 1337 Тираж 375 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
