Центробежный вентилятор

Центробежный вентилятор

Иллюстрации

Показать все

Реферат



Изобретение относится к вентиляторостроению и позволяет повысить КПД и предотвратить повреждение транспортируемой волокнистой массы. Рабочее колесо с радиальными лопатками 3 и обтекатель 4 клиновидной формы расположены в спиральном корпусе 1 с языком 2 вентилятора, имеющего входной патрубок 5. Обтекатель размещен по криволинейной поверхности, сопрягаемой с языком 2 и внутренней поверхностью входного патрубка 5. Зазор между стенкой корпуса 1 со стороны входного патрубка 5 и лопатками 3 составляет 0,5-1,0 наибольшей ширины лопатки. Такое выполнение позволяет избежать попадания волокна в межлопаточные каналы и. следовательно, избежать его повреждения, а также уменьшить повторные вихри, образующиеся в корпусе вентилятора, повысив тем самым КПД. 2 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з F 04 О 17/08

ГосудАРстВен4ый комитЕт

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4693256/06 (22) 22.05.89 (46) 30,04.91. Бюл. М 16 (71) Пензенский научно-исследовательский экспериментально-конструкторский институт прядильных машин (72) Г.Г.Аверин и Л.Е.Воеводина (53) 621.635 (088,8) (56) Авторское свидетельство СССР

М 879037, кл. F 04 0 17/08, 1980. (54) ЦЕНТРОБЕЖНЫЙ ВЕНТИЛЯТОР (57) Изобретение относится к вентиляторостроению и позволяет повысить КПД и предотвратить повреждение транспортируемой волокнистой массы. Рабочее колесо с ради„,50„„1645640 А1 альными лопатками 3 и обтекатель 4 клиновидной формы расположены в спиральном корпусе 1 с языком 2 вентилятора, имеющего входной патрубок 5. Обтекатель размещен по криволинейной поверхности, сопрягаемой с языком 2 и внутренней поверхностью входного патрубка 5. Зазор между стенкой корпуса 1 со стороны входного патрубка 5 и лопатками 3 составляет 0,5 — 1,0 наибольшей ширины лопатки. Такое выполнение позволяет избежать попадания волокна в межлопаточные каналы и. следовательно, избежать его повреждения, а также уменьшить повторные вихри, образующиеся в корпусе вентилятора, повысив тем самым

КПД. 2 ил.

1645640

Изобретение относится к вентиляторостроению, в частности к центробежным вентиляторам.

Цель изобретения — повышение КПД и предотвращение повреждения транспортируемой волокнистой массы.

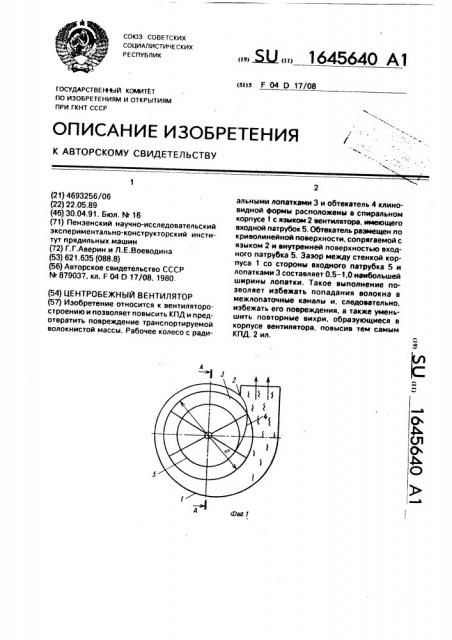

На фиг.1 изображен центробежный вентилятор, общий вид; на фиг.2 — сечение А-А фиг,1.

Центробежный вентилятор преимущественно для транспортирования волокнистых материалов содержит спиральный корпус 1 с языком 2, расположенные в корпусе 1 рабочие колесо с радиальными лопатками 3, обтекатель 4 клиновидной формы и входной патрубок 5, Обтекатель 4 размещен по криволинейной поверхности. сопрягаемой с языком 2 и внутренней поверхностью входного патрубка 5, а зазор Il между стенкой корпуса 1 со стороны входного патрубка

5 и лопатками 3 составляет 0,5 — 1.0 от наибольшей ширины лопатки 3.

Обтекатель 4 может иметь криволинейную форму с выпуклой поверхностью, обращенной в сторону раскрытия спирального корпуса 1. Зазор Iz между обтекателем 4 и лопатками 3 может составлять 0,04-0,05 от наружного диаметра колеса, Вентилятор работает следующим образом.

При вращении рабочего колеса эа счет создаваемого разрежения транспортируемая волокнистая масса поступает через входной патрубок 5 в корпус 1 и отжимается аэродинамической силой, образуемой от вращения лопаток 3, к стенке корпуса 1, При этом осевая скорость потока падает, а радиальная увеличивается, и частицы волокна меняют осевое направление на радиальное, перемещаясь вдоль спирального корпуса 1

5 в зазоре между обтекателем 4 и корпусом 1.

Поскольку зазор составляет 0,5-1,0 от наибольшей ширины лопатки 3 вентилятора, волокно не попадает в межлопаточные каналы колеса и, следовательно. не подвергается

10 повреждению.

Для уменьшения в корпусе вентилятора повторных вихрей по криволинейной поверхности. сопрягаемой с языком и внутренней поверхностью входного патрубка с зазором

15 Iz к лопаткам установлен обтекатель, обеспечивающий полный выход воздуха в зону нагнетания и отделяющий зону всасывания от зоны нагнетания, 20 Формула изобретения

Центробежный вентилятор, преимущественно для транспортирования волокнистых материалов, содержащий спиральный корпус с языком, расположенные в корпусе

25 рабочее колесо с радиальными лопатками, обтекатель клиновидной формы и входной патрубок, отличающийся тем, что, с целью повышения КПД и предотвращения повреждения транспортируемой волокнистой

30 массы, обтекатель размещен по криволинейной поверхности, сопрягаемой с языком и внутренней поверхностью входного патрубка, а зазор между стенкой корпуса со стороны входного патрубка и лопатками со35 ставляет 0,5-1,0 от наибоЛьшей ширины lloпатки, 1645640

Фиг.2
