Адаптивный временной дискретизатор

Адаптивный временной дискретизатор

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано для дискретизации непрерывных сигналов. Цель изобретения - повышение точности и упрощение дискретиэатора. Устройство содержит дельта-модулятор 1, генератор 2 пилообразного напряжения, запоминающт и элемент 3, блок 4 выборки-хранения, масштабирующий элемент 5, блок 6 умножения , счетчик 7 отсчетов выборки, компаратор 8, логарнфматор 9 отношения с соответствующими связями, 1 ил.

СОЮЗ COBETCHHX

СОЩЕЛИСТИЧЕСКИХ

РЕСПУБЛИК

119) (И) (51) 5 С 06 С 7/02

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<.г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flP ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4477037/24 (22) 23,08.88 (46) 30.04,91. Бюл. Р 16 (72) И.Г.Дорух, А.П.Дорух и С.Ф,Огурцов (53) 381.3(088.8) (56) Авторское свидетельство СССР

И 394800, кл. С 06 С 7/02, 1971.

Авторское свидетельство СССР

В 1275477, кл, С 06 С 7/02, 1985 ° (54) АДАПТИВНЫЙ ВРКИЕННОЙ ДИСКРЕТИЗАТ0Р

2 (57) Изобретение относится к автома- . тике и вычислительной технике и мохет быть использовано для дискретизации непрерывных сигналов. Цель изобрете- . ния — повьппение точности и упрощение дискретизатора. Устройство содермят дельта-модулятор 1, генератор 2 пилообразного напряжения, запоминающчй элемент 3, блок 4 выборки-хранения, масштабирующий элемент 5, блок 6 умножения, счетчик 7 отсчетов выборки, компаратор 8, логариФматор 9 отношения с соответствующими связями. 1 ил.

1645971

U9=k9(1n nt-1n kT), где k - коэффициент передачи лога9 рифматора 9; — крутизна пилообразного напряжения генератора 2.

Уравнение (1) можно записать в виде:

Ц вЂ” 1 1пt

На выходе блока 6 сигнал U, пропорциональный произведению сигналов на его входах: (2) 55

Изобретение относится к автоматике и вычислительной технике и может быть использовано для дискретизации непрерывных сигналов, Цель изобретения — повышение точности и упрощение дискретизатора.

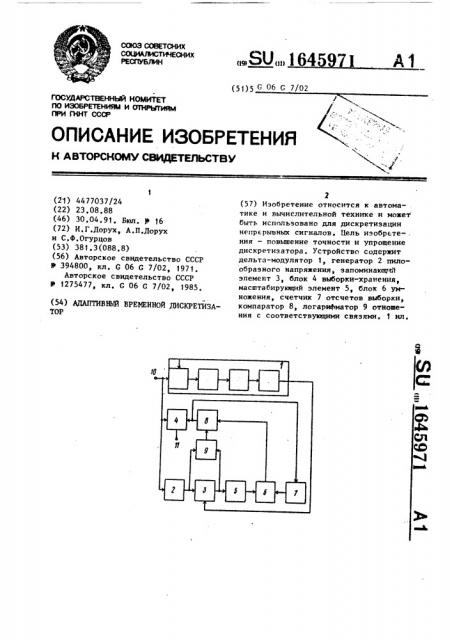

На чертеже представлена функциональная схема дискретизатора, содержащего дельта-модулятор 1, генератор

2 пилообразного напряжения, запоминающий элемент 3, блок 4 выборки-хранения, масштабирующий элемент 5, блок

6 умножения, счетчик 7 отсчетов выборки, компаратор 8, логарифматор 9 отношения, вход 10 и выход 11 дискретизатора, Адаптивный временной дискретизатор работает следующим образом.

В начальный момент времени запускается генератор 2, работающий в ждущем режиме и имеющий период развертки, равный максимально возможной длительности Тс дискретизируемого сигнала. По выходному сигналу дельта- 25 модулятора 1 запоминающий элемент 3 фиксирует сигнал с выхода генератора

2, пропорциональный времени Т, прошедшему с начала работы дискретизатора. Сигналу пропорционьнй Тэ 30 поступает на второй вход логарифматора 9 и на вход элемента 5, на выходе которого формируется сигнал, про порциональный п.Т,поступающий на первый вход блока 6 умножения, на второй вход которого поступает сигнал с выхода счетчика 7, Фиксирующего число и сформированных отсчетов выборки.

На первый вход логарифматора 9 поступает сигнал с выхода генератора

2, пропорциональный текущему времени t прошедшему с начала дискретизации. На выходе логарифматора 9 формируется сигнал U, пропорциональный разности логарифмов сигналов, посту- 45 лающих на его первый и второй входы:

Ug=kg К Т и, k 1п — — k -1с ° T n.

tп (4) Коэффициент 1 выбирается из условия

k =

1С6 Т

Уравнение (4) может быть записано в виде

k=T ехр(п †), Т

Тс

С каждым импульсом с выхода компаратора 8 содержимое счетчика 7 увеличивается на единицу, а запомненный в блоке 4 уровень сигнала поступает на выход 11 дискретиэатора.

В результате блок 4 осуществляет заданное число выборок значений входного сигнала в моменты времени п подчиняющиеся экспоненциальному закону

Т,=Т ехр (n ) .

Т с

Формула изобретения

Адаптивный временной дискретизатор, содержащий дельта-модулятор, подключенный входом к информационному входу дискретизатора, информационному входу блока выборки-хранения и входу запуска генератора пилообразного напряжения, выход которого через последовательно соединенные запоминающий элемент и масштабирующий элемент подключен к первому входу блока умножения, подключенного вторым входом к выходу счетчика отсчетов выборки, счетный вход которого соединен с выходом компаратора и управляющим входом блока выборки-хра(3) где k — коэффициент передачи бло6 ка 6; коэффициент передачи элемен5 та 5.

Сигналы U9 и U поступают на входы компаратора 8 и в момент времени когда они равны, на выходе компаратора 8 появляются импульсы, которые поступают на вход счетчика 7 и на управлякяций вход блока 4. С учетом уравнений (2) и (3) моменты времени связаны с интервалом времени Т зависимостью

Составитель Н.Зайцев

Техред Л.Олийнык- Корректор Л,Патай

Редактор Л.Пчолинская

Тиралс 394 Подписное

Заказ 1351

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.уагород, ул. Гагарина, 101

164597 нения, выход которого является выходом дискретизатора, выход дельтамодулятора подключен к управляющему входу запоминающего элемента о т5 л и ч а ю шийся тем, что, с целью повышения точности и упрощения дискретиэатора, в него введен лога1

6 рифматор отношения, первый и второй входы которого подключены соответственно к входу и выходу запоминающего элемента, а выход ссе;в лен с первым входом компараторв, подключенного вторым входом к гыходу блока

JJMHOXeHHB.
