Реферат



Изобретение относится к электротехнике , в частности к релейной защите . Цель изобретения - увеличение угла отстройки от токов нагрузки защищаемого присоединения,, расширения защищаемой зоны, упрощения способа проверки и повышения надежности функционирования при близких симметричных и удаленных к.з. При коротком замыкании (К„3,) между фазами в месте установки комбинированного органа или при удаленном К.З. орган направления мощности 2 не срабатывает При наличии сигнала единица на обоих входах элемента И 3 на выходе комбинированного органа появляется рабочий сигнал 4 ил.

СОЮЗ COBETCHHX

РЕСПУ6ЛИН.„Я0„„1646 2

Р1Р Н 02 Н 3/08

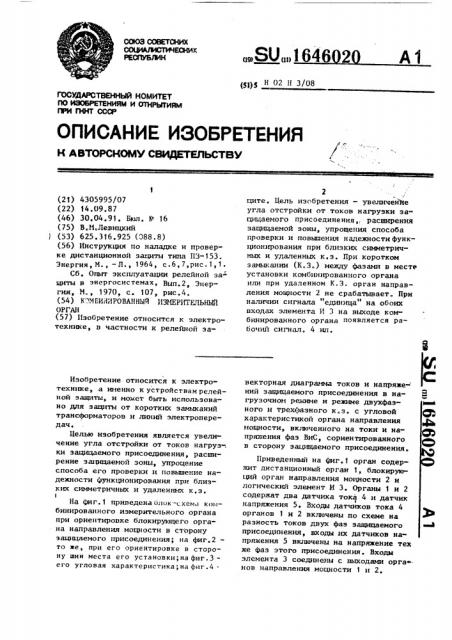

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4305995/07 (22) 14.09.87 (46) 30.04.91. Бюл. Р 16 (75) В.М.Левицкий (53) 625.316.925 (088.8) (56) Инструкция по наладке н проверке дистанционной зациты типа ПЭ-153.

Энергия, М., - Л., 1964, с .6, 7,рис . 1, 1.

Сб. Опыт эксплуатации релейной за- щиты в энергосистемах, Вып.2, Энергия, М., 1970, с. 107, рис.4. (54) КОМБИНИРОВАННЫЙ ИЗМЕРИТЕЛЬНЫЙ

ОРГАН (57) Изобретение относится к электротехнике, в частности к релейной заИзобретение относится к электротехнике, а именно к устройствам релейной защиты, и моиет быть использовано дпя зациты от коротких замыканий трансформаторов и линий электропередач.

Целью изобретения является увеличение угла отстройки от токов нагруз-. ки зацицаемого присоединения, расширение заиицаеиой эоны, упроцение способа его проверки и повышение надежности функционирования при близких симметричных и удаленных к.з °

На фиг. 1 приведена блок -схем комбинированного измерительного органа при ориентировке блокируюцего органа направления моцности в сторону эацицаемого присоединения; на фиг.2то же, при его ориентировке в сторону шнн места его установки;на фиг.3его угловая характеристика;на фиг.42 ците. Цель изобретения — увеличение угла отстройки от токов нагрузки зацицаемого присоединения,, расширения зацицаемой эоны, упрощения способа проверки и повышения надежности функционирования при близких симметричных и удаленных к.з ° При коротком замыкании (К.3.) между фазами в месте установки комбинированного органа нли при удаленном К.Э. орган направления мощности 2 не срабатывает. При наличии сигнала единица" на обоих входах элемента И 3 на выходе комбинированного органа поЯвлЯетсЯ Рабочий сигнал. 4 ил. векторная диаграима токов и напряже- ний защицаемого присоединения в нагрузочнои режиме и режиме двухфазного и трехфазного к.з. с угловой характеристикой органа направления иоцности, включенного на токи и напряжения фаэ ВиС, сориентированного в сторону зацищаемого присоединения.

Приведенный на фиг. 1 орган содержит дистанционный орган 1, блокируюций орган направления моцности 2 и логический элемент И 3. Органы 1 и 2 содержат два датчика тока 4 и датчик

1 напряжения 5. Входы датчиков тока 4 органов 1 и 2 включены по схеме на разность токов двух фаз защицаемого присоединения, входы их датчиков напряжения 5 включены на напряжение тех же фаз этого присоединения. Входы элемента 3 соединены с выходами орга. нов направления моцности 1 и 2.

1646020

ФФ) Составитель Т.Щеголькова

Техред Л.Олийнык Корректор Т.Палий

Редактор Е.Зубиетова

Заказ 1554 Тираж 3S6 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раувская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
