Автомат для сварки неповоротных стыков труб
Иллюстрации
Реферат
Изобретение относится к автоматам для . сварки неповоротных стыков труб, в частности , в особо стесненных условиях и найдет применение в химической и энергетической отраслях промышленности, где широко применяется автоматическая сварка труб Цель изобретения - повышение производительности Устройство содержит корпус 1 с размещенными па нем центральными опорными роликами 2, 3 На корпусе закреплены подрамники с двумя опорными роликами. на одном из подрамников установлен привод с зубчатым колесом и одним из опорных роликов на одном валу Корпус 1 с помощью опорных роликов устанавливается на направляющее кольцо 13 с зубчатым венцом 12 На корпусе с возможностью перемещения крепятся механизмы колебания сварочной горелки 27 и слежения за длимой дуги Цель достигается за счет исключения дополнительной операции регулировки зацепле ния зубчатого колеса с зубчатым венцом 1 з п ф-лы, 6 ил
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
В 23 К 37/02 / /В 23 К 101: 06
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (46) 30. 06. 92. Бюл. М 24 (21) 4694237/27 (22) 22.05.89 (72) А.К.Гранкин и Ю.С.Седов (53) 621.791.75.037 (088.8) (56) Авторское свидетельство СССР
М 1183335, кл. В 23 К 37/02, 1989. (54) АВТОМАТДЛЯ СВАРКИ НЕПОВОРОТНЫХ
СТЫКОВ ТРУБ (57) Изобретение относится к автоматам для . сварки неповоротных стыков труб, в частности, в особо стесненных условиях и найдет применение в химической и энергетической отраслях промышленности, где широко применяется автоматическая сварка труб. Цель изобретения — повышение производитель.. Ю 1646170 А1 ности. Устройство содержит корпус. 1 с размещенными на нем центральными QAopHhlми роликами 2, 3. На корпусе закреплены подрамники с двумя опорными роликами, на одном из подрамников установлен привод с зубчатым колесом и одним из опорных роликов на одном валу. Корпус 1 с помощью опорных роликов устанавливается на направляющее кольцо 13 с зубчатым венцом
12, На корпусе с возможностью перемещения крепятся механизмы колебания c83po÷ной горелки 27 и слежения за длиной дуги.
Цель достигается за счет исключения дополнительной операции регулировки зацепления зубчатого колеса с зубчатым венцом, 1 з.п. ф-лы, 6 ил.
1646170

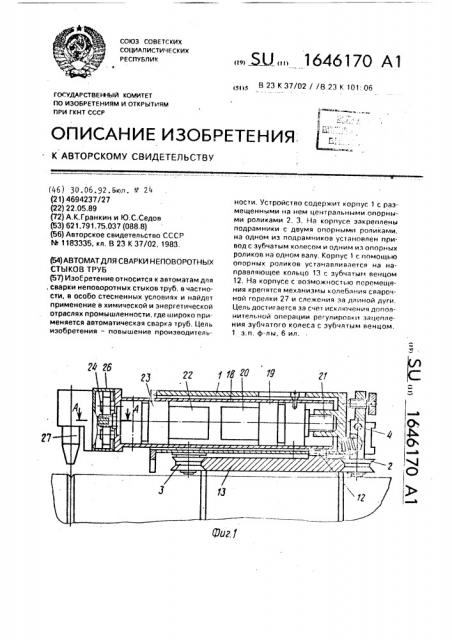

Изобретение относится к автоматам для сварки неповоротных стыков труб. в частности. в особо стесненных условиях и найдет применение в химической и энергетической отраслях промышленности, где широко применяется автоматическая сварка труб, Целью изобретения является повышение производительности эа счет исключения дополнительной операции регулировки зацепления зубчатой передачи, На фиг.1 представлен автомат, общий вид; ма фиг.2 — то же, вид сверху; на фиг.Э— то же, вид сбоку, HB фиг.4 — разрез Л вЂ” А на фиг.1: на фиг.5 — разрез Б-Б на фиг.4; на фиг.б — разрез В-B на фиг,2.
Автомат для сварки неповоротных стыков труб содержит корпус 1 с размеще> ыми на нем центральным опорным роликом 2 и дополнительным центральным опорным роликом Э. Центральный опорный ролик 2 подпружинен и установлен с возможностью поворота на оси 4. С корпусом 1 шарнирами
5 связаны подрамники 6, 7. на которых установлены опорные ролики 8, 9. Ролик 9 размещен нз валу зубчатого колеса 10 привода 11 перемещения, смонтированного в подрамнике 6. Зубчатое колесо 10 связано с зубчатым венцом 12 направляющего кольца 13, с торцовыми поверхностями которого связаны центральные ролики 2 и 3. Опорные ролики 8 и 9 контактируют с цили,дрической поверхностью 14 направляющего кольца 13 и торцами 15 с торцовой поверхностью 16 зуй гзтого венца 12, В гт. нке корпуса 1 с внутренней стороны смонтирована направляющая 17, на которой установлен корпус 18 механизма 19 колебания. Корпус 18 выполнен полым и внутри него смонтирован привод 20 механизма 19 колебания. Выходной вал 21 привода 20 выполнен в виде винта. ввинченного в гайку корпуса l. В корпусе 18 механизма 19 колебания смонтирован также привод 22 механизма 23 слежения эа длиной дуги. Зубчатое колесо 24 привода 22 связано с рейкой 25 каретки 26 механизма
23 слежения, несущего сварочную горелку
27.
Автомат для сварки неповоротных стыков труб работаег следующим образом.
Устанавливают направляющее кольцо
13 и замыкают его на изделии, Разворачивают центральный ролик 2 на оси 4 так, чтобы расстояние между центральными роликаМи 2 и Э было больше ширины кольца
13, Устанавливают автомат на направляющее кольцо 13 так, чтобы центральный ролик Э касался торцовой поверхности кольца
13. Затем центральный ролик 2 поворачиоа
35 ют на оси 4 в обратную сторону до упора его во второй торец кольца 13, Разворачивают подрамники 6. 7 в шарнирах 5 до тех пор, пока ролики 8, 9 коснутся цилиндрической поверхности 14 направляющего кольца 13, а зубчатое колесо 10 войдет в зацепление с зубчатым венцом 12. дто положение роликов 8. 9 фиксируют. Устройство готово к сварке. Включают привод 11 перемещения. Одновременно включают приводы 20 и 22 механизмов 19 колебания и слежения 23 за длиной дуги и производят сварку.
При работе привода 20 корпус 18 механизма 19 перемещается в направляющей
17. Вместе с корпусом 18 перемещается механизм 23 слежения за длиной дуги, несущий сварочную горелку 27. Последняя перемещается поперек стыка. При работе привода 22 механизма 23 слежения за длиной дуги зубчатое колесо 24 перемещает рейку 25 вместе с кареткой 26 механизма 23 слежения эа длиной дуги и горелку 27 вверхвниз и обеспечивает слежение за длиной дуги.
При перемещении роликов 8, 9 по цилиндрической поверхности 14 направляющего кольца 3 торцы 15 роликов 8 и 9 контактируют с торцовой поверхностью 16 зубчатого венца 12. Это обеспечивает точное направление каретки 26 по стыку и исключает ее разворот отногительно изделия, Предлаг, емое устройство позволяет значительно сократить время на установку автомата на изделие и повысить производительность труда.
Формула изобретения
1. Автомат для сварки неповоротных стыков труб, содержащий корпус, направляющий механизм, выполненный в виде кольца с зубчатым венцом, центрального и боковых опорных роликов, смонтированных на осях с воэможностью взаимодействия с кольцом, привод с зубчатым колесом. установленный с возможностью взаимодействия с зубчатым венцом, два подрамника, симметрично расположенных относительно корпуса. шарнирно с ним связанных и несущих опорные ролики, причем центральный опорный ролик смонтирован по одну сторону кольца с воэможностью перемещения относительно него в осевом направлении, о тл и ч а ю шийся 1pM,что, с целью повышения производительности эа счет исключения дополнительной операции регулировки зацепления зубчатой передачи, он снабжен дополнительным центральным опорным роликом, установленным с другой стороны на1646170 правляющей в плоскости центрального опорного ролика, оси опорнык роликов r-ерпендикулярны осям центральных опорных роликов, привод расположен на одном из подрамников, причем зубчатое колесо установлено на одной оси с одним из опорных роликов.
2. Автомат по п,1, отличающийся тем, что при сварке с использованием ме ханизм.з слежения за длиной дуги и колебания сварочной горелки корпус снабжен
5 направляющей, в которой установлен с возможностью перемещения механизм ко лебания с расположенным на нем механизмом слежения за длиной луги, 1646170
4-4 пИГериуло
16461 70
