Реферат

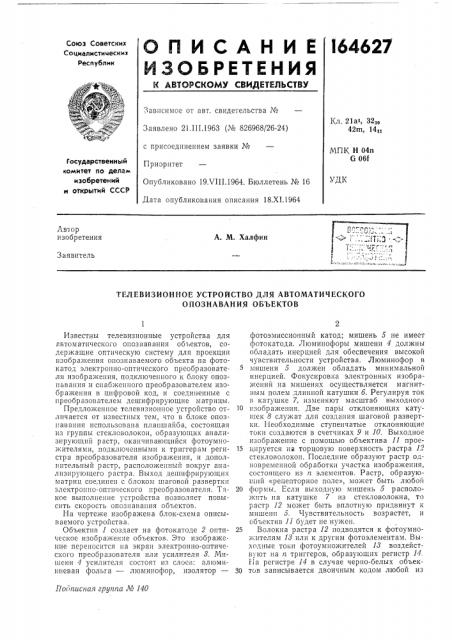

I6462T

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублин

Зависимое от авт. свидетельства №

Заявлено 21.111.1963 (X0 826968/26-24) с присоединением заявки №

Приоритет

Опубликовано 19Х111.1964. Бюллетень М 16

Дата опубликования описания 18.Х1.1964

Кл. 21аг, 32зо

42m, 14гг

MIlK Н 04л

G 061

Государственный комитет по делам изобретений и открытий СССР

УДК

Автор изобретения

А. М. Халфин

Заявитель

ТЕЛЕВИЗИОННОЕ УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО

ОПОЗНАВАНИЯ ОБЪЕКТОВ

Лойгисная группа Л3 140

Известны телевизионные устройства для гвтоыатического опознавания объектов, содержащие оптическую систему для проекции изображения опознаваемого объекта на фотокатод электронно-оптического преобразователя изобра кения, подключенного к блоку опознавания и снабженного преобразователем изображения в цифровой код, и соединенные с преобразователем дешифрирующие матрицы.

Предложенное телевизионное устройство отличается от известных тем, что в блоке опознавания использована планшайба, состоящая из группы стекловолокон, образующих анализирующий растр, оканчивающийся фотоумножителями, подключенными к триггерам регистра преобразователя изображения, и дополнительный растр, расположенный вокруг анализирующего растра. Выход дешифрирующих матриц соединен с блоком шаговой развертки электронно-оптического преобразователя. Такое выполнение устройства позволяет повысить скорость опознавания объектов.

На чертеже изображена блок-схема описываемого устройства.

Объектив 1 создает на фотокатоде 2 оптическое изображение объектов. Это изображение переносится на экран электронно-оптического преобразователя или усилителя 8. Мишени 4 усилителя состоят из слоев: алюминиевая фольг а — люминофор, изолятор— фотоэмиссионный катод; мишень 5 не имеет фотокатода. Люминофоры мишени 4 должны обладать инерцией для обеспечения высокой чувствительности устройства. Люминофор в мишени 5 должен обладать минимальной инерцией. Фокусировка электронных изображений на мишенях осуществляется магнитным полем длинной катушки б. Регулируя ток в катушке 7, изменяют масштаб выходного

10 изображения. Две пары отклоняющих катуILек 8 служат для создания шаговой развертки. 1-1еобходпмые ступенчатые отклоняющие токи создаются в счетчиках 9 и 10. Выходное изображение с помощью объектива 11 прое15 цируется нв торцовую поверхность растра 1? стекловолокон. Последние образуют растр одновременной обработки участка изображения, состоящего из и элементов. Растр, образующий «рецепторное поле», может быть любой

20 формы. Если выходную мишень 5 расположить па катушке 7 из стекловолокна, то растр 12 может быть вплотную придвинут к мишени 5. Чувствительность возрастет, и объектив 11 будет не нужен.

25 Волокна растра 12 подводятся к фотоумножителям И или к другим фотоэлементам. Выходные токи фотоумножителей 13 воздействуют на и триггеров, образующих регистр 14.

1-1а регистре 14 в случае черно-белых объек30 тов записывается двоичным кодом любой из

164627

Предмет изобретения

1"

Составитель Е. Голова

Техред Ю. В. Баранов

Корректор М. П. Ромашова

Редактор П. Шлаин

Зак. 2997/2 Тираж 825 Формат бум. 60X90в>

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

М-2" образов. В узлах каждой вертикальной шины 15 дешифрирующей матрицы 1б диодами набраны двоичные числа, соответствующие опознаваемым образам. На i выходной шине (i=1,2... М) напряжение образуется тогда, когда на растре 12 спроецирован объект.

Выходные шины 17 подводятся либо к кодирующему устройству для ввода в электронную цифровую машину, либо непосредственно к исполнительным приборам. На выходе сумматора 18 при опознавании любого из М образов появляется импульс, который воздействует на счетчик 10, перемещая изображение вдоль строки сразу на Уn элементов. Когда отклоняющий ток в счетчике достигает максимальной величины, счетчик 9 отклоняет изображение в вертикальном направлении на один или 1 п элементов:

Большая скорость обзора может быть достигнута с помощью дополнительного растра

19, аналогичного растру 12. Группа фотоумножителей 20 связана с регистром 21. Логическая схема 22 выдает импульс, когда все элементы в поле растра имеют одинаковую яркость. Этот импульс со схемы 22, воздействуя на счетчик 10 вместо импульса с выходных шин 17, перемещает изображение сразу на 2 У и элементов. Таким образом, участки

4 изображения, в которых нет новой информации, не пропускаются.

Режим работы устройства задается датчиком 28 тактовых импульсов. Они поступают 13 счетчик 10 строчной развертки и на регистры .Ч и 21, сбрасывая их на пуль.

Телевизионное устройство для автоматического опознавания обьектов, содержащее оптическую систему, служащую для проекции изображения опознаваемого объекта на фото15 катод электронно-оптического преобр азователя изобр а>кения, подключенного к блоку опознавания, снабженного преобразователем изображения в цифровой код, и соединенные с преобразователем дешифрирующие матри20 цы, отличающееся тем, что, с целью повышения скорости опознавания, в блоке опознавания использована планшайба, состоящая из групп стекловолокон, образующих анализирующий растр, оканчивающийся фотоумно25 >кителями, подключенными к триггерам регистра преобразователя изображения, и дополнительный растр, расположенный вокруг анализирующего растра, а выход дешифрируюших матриц соединен с блоком шаговой раз30 вертки электронно-оптического преобразователя.
