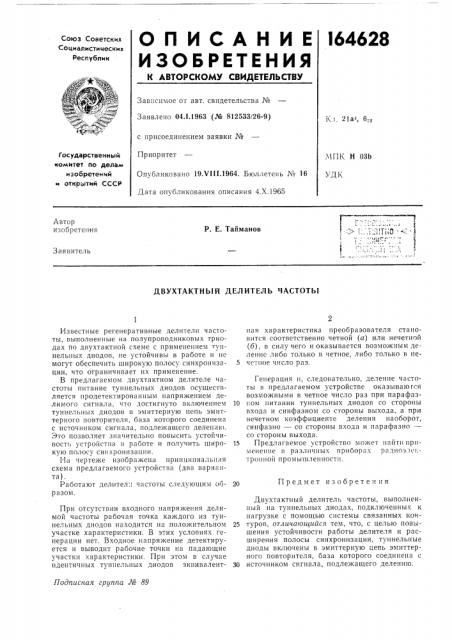

О П И С А Н И Е I64628

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.I.1963 (№ 812533/26-9) Кл. 2lal, 6." с присоединением заявки №

Приоритет

Государственный

«омитет по делам изобретений и открытий СССР

Л1ПК Н ОЗЬ

Опубликовано 19.Vill.1964. Бюллетень ¹ 16

Дата опубликования описания 4.Х.1965

УДК

Автор изобретения

P. Е. Тайманов

Заявитель

ДВУХТАКТНЫЙ ДЕЛИТЕЛЬ ЧАСТОТЫ

Предмет изобретен ия

Подписная группа № 89

Известные регенеративные делители частоты, выполненные на полупроводниковых гриодах по двухтактной схеме с применением туцнельных диодов, не устойчивы в работе и нс могут обеспечить широкую полосу синхрониза- 5 ции, что ограничивает их применение.

В предлагаемом двухтактном делителе частоты питание туннельных диодов осуществляется продетектированным напря>кением де.лимого сигнала, что достигнуто включением 10 туHнельныx диодов в эмиттерную цепь эмиттерного повторителя, база которого соединена с источником сигнала, подле>кащего делению.

Это позволяет значительно повысить устойчивость устройства и работе и получить широ- 15 кую полосу синхронизации.

Ня черте>ке изображена принципиальная схема предлагаемого устройства (два варианта).

Работают делител:: частоты следующим об- 20 разом.

При отсутствии входного напряжения делимой частоты рабочая точка каждого из туннельных диодов находится на положительном 25 участке характеристики. В этих условиях генерации нет. Входное напряжение детектируется и выводит рабочие точки на падающие участки характеристики. При этом в случае идентичных туннельных диодов эквивалент- 30 ная характеристика преобразователя становится соответственно четной (a) или нечетной (б). в силу чего и оказывается возможным деление либо только в четное, либо только в нечетное число ряз.

Генерация и, следовательно, деление частоты в предлагаемом устройстве оказываюгся возможными в четное число раз при парафазпом питании туннельных диодов со стороны входа и синфазном со стороны выхода, а при нечетном коэффициенте деления наоборот, синфазно — со стороны входа и парафазно— со стороны выхода.

Предлагаемое устройство может найти Ilpllмененне в различных приборах радиоэлектронной промышленности.

Двухтактный делитель частоты, выполненный на T) Híåëbíûõ диодах, подключенных к нагрузке с помощью системы связанных контуров, отлича>ощийся тем, что, с целью повышения устойчивости работы делителя и расширения полосы синхронизации, туннельные диоды включены в эмиттерную цепь эмиттерного повторителя, база которого соединена с источником сигнала, подлежащего делению.

164628

Составитель Л. Махотииа

Техред Л. К. Ткаченко Корректор Ф. П. Киреева

Редактор P. Киселева

Типография, пр. Сапунова, 2

Заказ 2602/4 Тираж 1225 Формат бум. 60/90>/, Объем 0,1 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
