Реферат



Изобретение предназначено для гиперN ТрN термин злокачественных опухолей. Цель изобретения - повышение точности локализации области нагрева при гипертермии преимущественно лица и шеи. Облучатель содержит рамку 2, внутри которой находится ферритовый стержень 1, во много раз меньшего диаметра, который перемещается в плоскости рамки и перпендикулярно к ней. Рамка и стержень закреплены на гибких штангах 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК . (H) ОО (н)з А 61 N 1/40

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4413751/14 (22) 19,04,88 (46) 07.05.91. 5юл, N .17 (75) Ю.Р,Мединец и И.А.Михалкин (53) 615.471 (088.8) (56) Авторское свидетельство СССР N;

1251918, кл.. А 61 И 1/42, 1986. (54) ОБЛУЧАТЕЛЬ ДЛЯ ЭЛЕКТРОМАГНИТНОГО ВОЗДЕЙСТВИЯ (57) Изобретение предназначено для гипертермии злокачественных опухолей. Цель изобретения — повышение точности локализации области нагрева при гипертермии преимущественно лица и шеи. Облучатель содержит рамку 2, внутри которой находится ферритовый стержень 1, во много раз меньшего диаметра, который перемещается в плоскости рамки и перпендикулярно к ней.

Рамка и стержень закреплены на гибких штангах 3. 2 ил.

1646553

Изобретение относится к медицинской технике, в частности к технике гипертермии злокачественных опухолей в онкологии, и может применяться в других .областях, где используется высокочастотный нагрев.

Цель изобретения — повышение точности локализации области нагрева при гипертермии преимущественно лица и шеи.

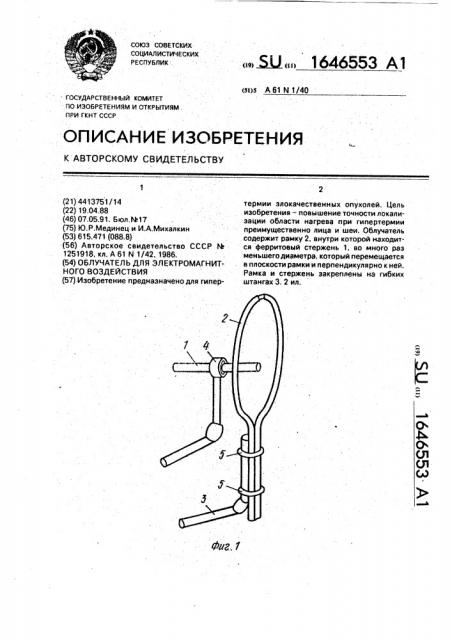

На фиг.1 изображен предлагаемый об. лучатель; на фиг,2 — диаграммы магнитного поля, соответствующие разным взаимным положениям стержня и рамки.

Облучатель содержит ферритовый стер жень 1, установленный с зазором относительно рамки 2., гибкие штанги 3, резиновые кольца 4 и 5. На диаграммах цифрами обозначено: 6 — диаграмма поля (Н = 0,7Нмакс) в плоскости, перпендикулярной к плоскости рамки и проходящей через центр последней, без ферритового стержня 1, 7 — то же, с ферритовым стержнем, тОрец которого лежит в плоскости рамки,.8 — то же, феррито. вый стержень выдвинут вперед, Ферритовый стержень 1 и рамка 2 закреплены на концах членистых (гибких) штанг 3 аппарата У8Ч (генератора) с помощью резиновых колец 4 и 5 с возможностью взаимного перемещения; Стержень 1 перпендикулярен к плоскости рамки 2, которая плашмя приложена,к телу пациента, стержень- 1 приложен торцом. При этом об. разуется магнитное поле„представленное на диаграмме кривыми 6 — 8.

Устройство работает следующим образом.

Благодаря не зависимому креплению на штангах 3 стержень 1 и рамка.2 устанавливаются независимо. Стержень располагается торцом вплотную к телу в месте, подлежащем гипертермии. Рамка размещается на некотором удалении от тела, чтобы исключить нагрев электрическим полем.

Форма рамки 2, сделанной из гибкого кабеля, и ее положение относительно стержня 1 подбирается в каждом конкретном случае

5 по анатомическим данным и полю нужной конфигурации.

На фиг.2 представлены диаграммы поля трех возможных вариантов.

Одиночная рамка (кривая 6) дает провал

10 посередине при небольшом удалении от тела .и не подходит для описанного случая.

Появление ферритового стержня 1 заподлицо с рамкой выравнивает распределение поля, а выдвижение стержня 1 вперед, бли-15 же к телу относительно рамки, дает искомую диаграмму поля и соответственно нагрева.

Учитывая, что форма магнитного поля в теле не изменяется из-за его клеточной структуры; врач может установить оптимальную ди20 аграмму в воздухе, а затем приблизить устройство к пациенту в нужном месте, Для построения оптимальной диаграммы поля подбирается диаметр стержня (он может сменным или разного сечения по длине), его

25 длина (от длины зависит глубина проникновения в тело) и положение относительно рамки — e продольном и поперечном направлении.

30 Формула изо6 ретения

Облучатель для электромагнитного воздействия, содержащий рамку, в которой установлен магнитопровод в виде стержня, отличающийся тем, что, с целью

35 повышения точности локализации области нагрева при гипертермии, преимущественно лица и шеи, между рамкой и стержнем выполнен зазор, при этом стержень установлен с возможностью перемещения па40 раллельно и перпендикулярно плоскости ра.мки, 1646553
