Изобретение относится к станкостроению и может быть использовано для ориентированной подачи деталей типа колец подшипников в автоматические станки. Целью изобретения является расширение технологических возможностей за счет увеличения диапазона размеров ориентируемых колец. Устройство содержит подающий и отводящий лотки, повоторный диск 3 с окнами 4, толкатели 5 и копиры 6. На торце поворотного диска 3 установлен дополнительный диск 9 с окнами 10. Толкатели 5 взаимодействуют с копирами 6. Окна 4 диска 3 снабжены упорами 11 и предназначены для удержания колец. Упоры 11 размещены нэ диске 13, а на диске 14 размещены другие упоры. Диски 13 и 14 установлены с возможностью поворота один относительно другого вокруг вала 20. 12 ил.

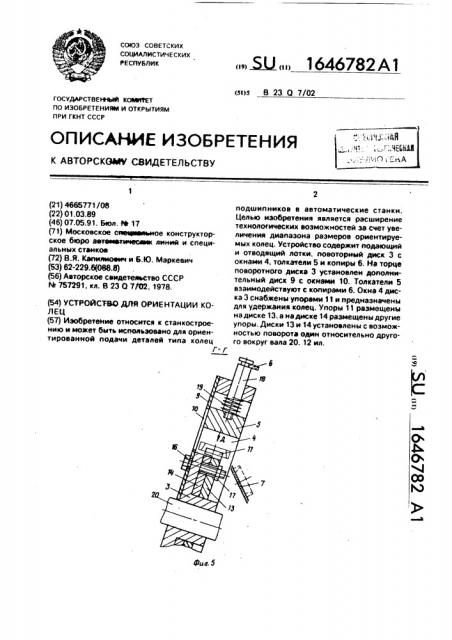

СОЮЗ С08ЕТС KVIX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 23. 0 7/02

ГОсудАРственный кОввйет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4665771 /08 (22) 01.03.89 (46) 07.05.91. Бюл. Ю 17 (71) Московское севввюеюьиое конструкторское бюро автемвтичесаюк линий и специальных станков (72) В.Я. Капилиович и 6.Ю. Маркевич (53) 62-229.6(068.8) (56) Авторское свидетеяьство СССР

Рв 757291, кл. В 23 0 7/02, 1978. (54) УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ КОЛЕЦ (57) Изобретение относится к станкостроению и может быть использовано для ориентированной подачи деталей типа колец

Г-Г

„„5U „, 1646782 А1 подшипников в автоматические станки.

Целью изобретения является расширение технологических возможностей за счет увеличения диапазона размеров ориентируемых колец, Устройство содержит подающий и отводящий лотки, повоториый диск 3 с окнами 4, толкатели 5 и копиры 6. На торце поворотного диска 3 установлен дополнительный диск 9 с окнами 10. Толкатели 5 взаимодействуют с копирами 6. Окна 4 диска 3 снабжены упорами 11 и предназначены для удержания колец. Упоры 11 размещены на диске 13, а на диске 14 размещены другие упоры. Диски 13 и 14 установлены с воэможностью поворота один относительно другого вокруг вала 20. 12 ил.

1646782

Изобретение относится к области станкостроения и может быть использовано для ориентированной подачи деталей типа колец подшипников в автоматические станки, Целью изобретения является расширение технологических возможностей, достигаемое путем увеличения диапа - а размеров ориентируемых колец.

На фиг. 1 изображено устройство, общий вид; на фиг, 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4— вид В на фиг. 1; на фиг. 5 — разрез Г-Г на фиг. 3; на фиг. 6- вид Д на фиг, 5, положение удерживаемого кольца; на фиг. 7 — то же. положение соскальзывающего кольца, на фиг. 8 — то же; положение удерживаемого кольца меньшего диаметра; на фиг. 9 — то же, положение удерживаемого кольца с наружной конической поверхностью; на фиг.

10- разрез Š— Е на фиг. 6; на фиг. 11 — разрез

Ж-Ж на фиг. 7; на фиг, 12 — разрез 3-3 на фиг. 9.

Устройство для ориентации колец содержит подающий лоток 1, отводящий лоток

2, поворотный диск 3 с окнами 4, толкатели

5, неподвижные копиры 6, приемные воронки 7 и 8. Вращающийся диск 3 размещен наклонно. На торце диска 3 установлен дополнительный диск 9 с окнами 10. Толкатели 5 установлены с возможностью взаимодействия с неподвижными копирами

6. Воронки 7 и 8 установлены напротив окон поворотного диска 3. Окна 4 диска 3 снабжены упорами для удержания колец. Упоры

11 размещены на дополнительном диске 13, упоры 12 — на диске 14, Диски 13 и 14 установлены на поворотном риске 3, Диски 13 и

14 и 9 установлены с воэможностью относительного поворота относительно поворотног диска 3 и друг друга за счет пазов 15 в дисках 9, 13, 14 и болтов 16 с гайками 17.

Толкатели 5 снабжены скалками 18 и пружинами 19. Толкатели 5 установлены в окнах 4 напротив упоров 11 и 12. Обращенные одна к другой поверхности упоров 11 и 12 выполнены призматическими. Диск 3 установлен на валу 20. Напротив лотка 1 установлен подвижный упор 21, приемные воронки 7 и

8 соединены с отводящим лотком 2 промежуточными лотками 22 и 23, Устройство для ориентации колец работает следующим образом.

Кольца по лотку 1 подаются через окно

10 диска 9 в окно 4 диска 3 и останавливаются, дойдя до упора 21. В этом положении кольцо располагается на толкателв 5. По мере поворота диска 3 скалка 18 сходит с

55 копира 6 и толкатель 5 под действием пружины 19 перемещается в окне 4. Ход толкателя 5 зависит от первоначальной ориентации кольца и он больше, если кольцо одевается на упоры 11 и 12. При подходе окна 4 к воронке 7 скалка 18 толкателя 5 взаимодействует с копиром 6 и толкатель 5 отходит назад, В зависимости от того оделось ли кольцо на упоры 11 и 12 или нет, оно удерживается ими до воронки 8 или соскальзывает в воронку 7, откуда переходит в лоток 2 через лоток 22, при этом удержанное кольцо перемещается вместе с поворотным диском 3 и соскальзывает в лоток 2 после отхода толкателя 5 под действием собственного веса.

Переналадка устройства на другой типоразмер кольца осуществляется следующим образом, Освобождаются болты 16 с гайками 17 и окна 4 и 10 дисков 3 и 9 устанавливаются эа счет пазов 15 таким образом. что в окно 4 может пройти одно кольцо, т,е. в соответствии с наружным диаметром кольца. В соответствии с ним же устанавливается упор

21, диски 13 и 14 с упорами 11 и t2 устанавливаются в окнах 4 таким образом, чтобы удерживать кольца за коническую (ступенчатую) наружную или внутреннюю поверхность, После этого болты 16 затягиваются, и цикл ориентации повторяется.

Формула изобретения

Устройство для ориентации колец, содержащее подающий и отводящий лотки, поворотный диск с окнами и соответствующим приводом, контрольные щупы, подпружиненные толкатели, установленные с воэможностью перемещения и взаимодействия с неподвижными копирами, и две приемные воронки, о тл ич а ю щ ее с я тем, что, с целью расширения технологических возможностей, каждый контрольный щуп и подпружиненный толкатель установлены на поворотном диске в соответствующем окне оппозитно друг другу, при этом каждый контрольный щуп выполнен в виде двух упоров, установленных с возможностью регулировки их положения относительно друг друга посредством дополнительно введенных двух дисков. на которых закреплены упоры, установленных под поворотным диском, на его оси с возможностью регулировочного поворота относительно него, причем поворотный диск выполнен составным иэ двух соосно установленных дисков с окнами с возможность ю ре гули ровочного поворота относительно друг друга, 1646782

1646782

1646782

Вид Я

1Ч

1646782

Вид Я

Я

11

11

М

12
