Способ получения водных дисперсий бутилкаучука

Способ получения водных дисперсий бутилкаучука

Иллюстрации

Показать все

Реферат

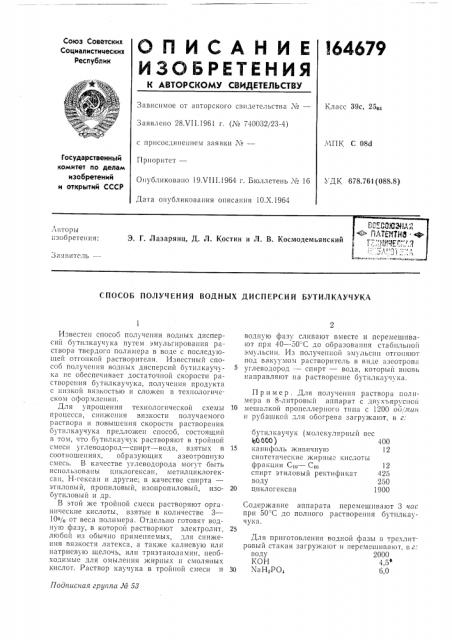

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Кл а сс 39с, 25»,Зависимое от авторского сзидетельства №вЂ”

Заявлено 28.VI I.1961 г. (№ 740032/23-4) .ЧПК С 08d с присоединением заявки №вЂ”

Государственный комитет по делам изобретений и открытий СССР

П риоритет—

УДК 678.761(088.8) Опубликовано 19,ЧП1.1964 г. Бюллетень № 16

Дата опубликования описания IO.Х.1964! tiTOPhI изобретения:

Э. Г, Лазарянц, Д. Л. Костин и Л. В. Космодемьянский

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ВОДНЫХ ДИСПЕРСИЙ БУТИЛКАУЧУКА

15 го

Подписная грушга Л8 58

Известен способ получения водных дисперсий бутилкаучука путем эмульгирования раствора твердого полимера в воде с последующей отгонкой растворителя. Известный способ получения водных дисперсий бутилкаучука пе обеспечивает достаточной скорости растворения бутилкаучука, получения продукта с низкой вязкостью и сложен в технологическом оформлспии.

Для упрощения технологической схемы процесса, cti»mcit ttn вязкости получаемого раствора II повышения скорости растворения бутилкаучука предложен способ, состоящий в том, ITo бутилкаучук растворяют в тройной смеси углеводород — спирт — вода, взятых в соотношениях, образующих азеотроппую смесь. В качестве углеводорода могут быть использованы циклогсксан, метилциклогексан, Н-гексан и другие; в качестве спирта— этиловый, пропиловый, изопропиловый, изобутиловый и др.

В этой же тройной смеси растворяют органические кислоты, взятые в количестве 3—

10% от веса полимера. Отдельно готовят водную фазу, в которой растворяют электролит, любой из обычно применяемых, для снижения вязкости латекса, а также калиевую или натриевую щелочь, или триэтаполамин, необходимые для омыления жирных и смоляных кислот. Раствор каучука в тройной смеси и водную фазу сливают вместе и перемешивают при 40 — 50=С до образования стабильной эмульсии. Из полученной эмульсии oTI olitttoT под вакуумом растворитель в виде азеотропа углеводород — спирт — вода, который вновь направляют на растворение бутилкаучука.

Пример. Для получения раствора полимера в 8-литровый аппарат с двухъяруcltoli

10 мешалкой пропеллерного типа с 1200 оо,спин и рубашкой для обогрева загружают, в г: бутилкаучук (молекулярный вес

1оО 000 ) 400 канифоль живичную 12 синтетические жирные кислоты фракции С о — Cit; спирт этиловый ректификат воду циклогекса н

Содержание аппарата перемешивают 3 час при 50 С до полного растворения бутплкаучука.

Для приготовления водной фазы в трехлитровый стакан загружают и перемешивают, в г: воду 2000

КОН 45»

30 Ма НРО, 6,0

164679

Предмет изобретения вязкостью при 20=С рН порогом разведения поверхностным натяи(енпем

4 удельным весом (120

1,83 сиз

9,2

1: 200

36 дн!са

0,9625 г,/с на

Составитель Л. Сафонова

Рсдакp<>9 А. И. Байноеа Техред А. А. Кудрявицкая Корректор М, П. Ромашова

Заказ 232<»7 Тираж 800 Формат бум. 60;>(90»>

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2.

11олученную при этом водную фазу приливают в аппарат с раствором оутилкаучука, где при перемешиван1ш при 50=C в течение 2 час образуется устойчивая эмульсия раствора полимера в воде, пз котороп отгоняют растllopIIT(ель lIpH cI(op0cTI1 Вращения мешалки

100 об/лчин, при 56 — 60

18%""" и характеризуется:

* Количество, щелочи взято из расчета омыления каНИ111оч11 и синтетических жирных кислот пл>ос из6>1.ток. в количестве 0,1 р от полимера, Латекс может быть сконцентрирован л<обых< пз прпменяемы.; способов.

Способ получения водных дисперсий бутил. кaучука эмульгированием раствоpa полимера

5 в водной фазе с последующей отгонкой растворителя, отл и ч а ю щ и йся тем, что, с целью повышения скорости растворения бутилкаучука, снижения вязкости получаемого раствора и упрощения технологическои схемы

10 процесса, бутилкаучук растворяют в тройной смеси углеводород — спирт — вода, взятых в соотношениях, образующих азеотропную смесь.
