Устройство для поддержания постоянного межцентрового расстояния передачи с гибкой связью

Устройство для поддержания постоянного межцентрового расстояния передачи с гибкой связью

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к области проектирования шлифовальных станков. Цель изобретения - упрощение конструкции за счет исключения кинематической связи между приводным элементом и исполнительным органом. Шарнир 4 установлен соосно с ведомым шкивом 3. Свободная (наружная) обойма шарнира 4 жестко соединена тягой 5 с соответствующей обоймой второго шарнира 6, закрепленного на приводе шпинделя соосно с ведущим шкивом 9. Оба шкива связаны гибкой связью. В подмоторой плите параллельно осям шкивов проходит ось 11 качания . Тяга 5 выполнена регулируемой по длине. Виброгасители 13 снижают уровень вибрации электродвигателя. 2 ил.

союз совегских социдлистических

РЕСПУБЛИК (51)s В 24 В 41/04

ГОСУДАР CT BE ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

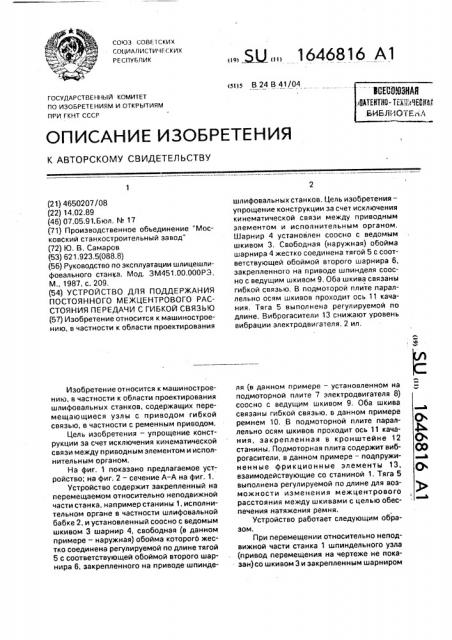

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4650207/08 (22) 14.02.89 (46) 07.05.91. Бюл. ¹ 17 (71) Производственное обьединение "Московский станкостроительный завод" (72) Ю. В, Самаров (53) 621.923,5(088.8) (56) Руководство по эксплуатации шлицешлифовального станка. Мод. ЗМ451.00.000РЭ, M., 1987, с. 209, (54) УСТРОЙСТВО ДЛЯ ПОДДЕРЖАНИЯ

ПОСТОЯННОГО МЕЖЦЕНТРОВОГО РАССТОЯНИЯ ПЕРЕДАЧИ С ГИБКОЙ СВЯЗЬЮ (57) Изобретение относится к машиностроению, в частности к области проектирования

Изобретение относится к машиностроению, в частности к области проектирования шлифовальных станков, содержащих перемещающиеся узлы с приводом гибкой связью, в частности с ременным приводом.

Цель изобретения — упрощение конструкции за счет исключения кинематической связи между приводным элементом и исполнительным органом, На фиг. 1 показано предлагаемое устройство; на фиг. 2 — сечение А — А на фиг. 1.

Устройство содержит закрепленный на перемещаемом относительно неподвижной части станка, например станины 1, исполнительном органе в частности шлифовальной бабке 2, и установленный соосно с ведомым шкивом 3 шарнир 4, свободная (в данном примере — наружная) обойма которог0 жестко соединена регулируемой по длине тягой

5 с соответствующей обоймой второго шарнира 6, закрепленного на приводе шпинде... Ж 1646816 А1 шлифовальных станков. Цель иэобретения— упрощение конструкции за счет исключения кинематической связи между приводным элементом и исполнительным органом, Шарнир 4 установлен соосно с ведомым шкивом 3. Свободная (наружная) обойма шарнира 4 жестко соединена тягой 5 с соответствующей обоймой второго шарнира 6, закрепленного на приводе шпинделя соосно с ведущим шкивом 9. Оба шкива связаны гибкой связью. В подмоторой плите параллельно осям шкивов проходит ось 11 качания. Тяга 5 выполнена регулируемой по длине. Виброгасители 13 снижают уровень вибрации электродвигателя. 2 ил. ля (в данном примере — установленном на подмоторной плите 7 электродвигателя 8) соосно с ведущим шкивом 9. Оба шкива связаны гибкой связью, в данном примере ремнем 10, В подмоторной плите параллельно осям шкивов проходит ось 11 качания, закрепленная в кронштейне 12 станины. Подмоторная плита содержит виброгасители, в данном примере — подпружиненные фрикционные элементы 13, взаимодействующие со станиной 1. Тяга 5 выполнена регулируемой по длине для возможности изменения межцентрового расстояния между шкивами с целью обеспечения натяжения ремня.

Устройство работает следующим образом, При перемещении относительно неподвижной части станка 1 шпиндельного узла (привод перемещения на чертеже не показан) со шкивом 3 и закрепленным шарниром

1646916 (Ал. t

Составитель И,Кузнецова

Техред M.Ìîðãeíòàë

Риа

Корректор M Øàðîøè

Редактор С,Кулакова

Заказ 1642 Тираж 456 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,. 4/5

Производственно-издательский комбинат "1 патент", г. Ужгород. ул.Гагарина, 101

4 жестко связанная с наружной обоймой последнего тяга 5 смещает электродвигатель 8 со шкивом 9 и прикрепленную к электродвигателю подмоторную плиту 7, качающуюся на оси 11, 5

Ремень 10, передающий крутящий момент от шкива 9 к шкиву 3, имеет постоянное натяжение, так как расстояние между осями шкивов, определяемое жесткой тягой 10

5, остается неизменным, В иброгасители 13, связывающие подмоторную плиту 7 и станину 1, снижают уровень вибрации электродвигателя, и, сле- 15 довательно, шпиндельного узла, Данная конструкция обеспечивает высокую надежность эа счет малого количества звеньев и возможность перемещения 20 шпиндельного узла по любой траектории в плоскости, перпендикулярной осям шкивов.

Формула изобретения

Устройство для поддержания постояннога межцентрового расстояния передачи с гибкой связью, соединяющей приводной элемент, содержащий электродвигатель и ведущий шкив, с несущим ведомый шкив исполнительным органом, установленным на неподвижной части станка с воэможностью перемещения в направлении, перпендикулярном оси центров, о т л и ч а ю щ е ес я тем, что, с целью упрощения конструкции эа счет исключения кинематической связи между приводным элементом и исполнительным орлеаном, устройство снабжено тягой и шарнирами, внутренние обоймы которых установлены на приводном элементе и исполнительном органе соосно осям шкивов, а наружные обоймы размещены на концах тяги, при этом приводной элемент установлен с возможностью качания вокруг оси, параллельной осям шкивов, и закреплен на неподвижной части станка.

A-А
