Пневматический гайковерт

Пневматический гайковерт

Иллюстрации

Показать все

Реферат



Изобретение относится к ручному механизированному инструменту. Цель изобретения - расширение технологических возможностей за счет регулирования момента затяжки резьбовых соединений. Перед началом работы в резьбовом отверстии устанавливают определенное количество сменных резьбовых пробок 7 с прокладками , в зависимости от требуемого перепада давления между воздухоподводящими 3 и выхлопными 5 каналами, обеспечивающих требуемый крутящий момент на шпинделе гайковерта. После этого осуществляют затяжку резьбового соединения. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я ÄÄ 1646831 А1 (я)5 В 25 В 21/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ тения — расширение технологических возможностей за счет регулирования момента затяжки резьбовых соединений. Перед началом работы в резьбовом отверстии устанавливают определенное количество сменных резьбовых пробок 7 с прокладками, в зависимости от требуемого перепада давления между воэдухоподводящими 3 и выхлопными 5 каналами, обеспечивающих требуемый крутящий момент на шпинделе гайковерта. После этого осуществляют затяжку резьбового соединения. 1 ил, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4412178/28 (22) 19.04.88 (46) 07.05.91. Бюл. М 17 (75) В. Г. Дудин (53) 621;883(088.8) (56) Авторское свидетельство СССР

М 751613, кл, В 25 В 21/00, 1973.

Авторское свидетельство СССР

f4 753628, кл. В 25 В 21/00, 1978. (54) ПНЕВМАТИЧЕСКИЙ ГАЙКОВЕРТ (57) Изобретение относится к ручному механизированному инструменту. Цель изобре— 7

6

1646831 чество сменных резьбовых пробок 7 с прокладками в зависимости от требуемого перепада давления между воздухоподводящими 3 и выхлопными 5 каналами, обеспечивающих требуемый крутящий момент на шпинделе гайковерта. После этого гайковерт устанавливают на резьбовое соединение и.осуществляют его затяжку, Формула изобретения

Составитель Ю, Сергеев

Техред M.Mîðãåíòàë Корректор С. Шевкун

Редактор Е. Папп

Заказ 1370 Тираж 466 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Уж-ород, ул. Гагарина, 101

Изобретение относится к ручному механизированному инструменту и может быть использовано в различных отраслях промышленности для сборки и разборки резьбовых соединений. 5

Цель изобретения — расширение технологических возможностей за счет регулирования момента затяжки резьбовых. соединений.

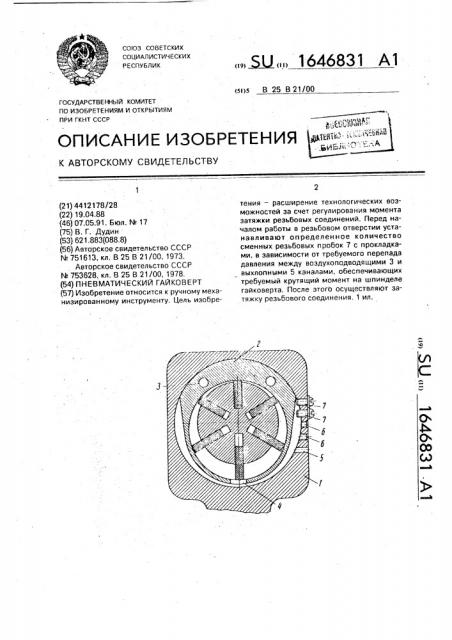

На чертеже изображен пневматический 10 гайковерт, поперечный разрез.

Пневматический гайковерт содержит корпус 1, размещенные в нем пневмодвигатель 2 с воздухоподводящими 3 и выхлопными 4 и 5 каналами и кинематически 15 связанный с пневмодвигателем 2 шпиндель с головкой под ключ (не показаны); В стенках части из выхлопных каналов 5 выполнена внутренняя резьба 6 для установки сменных резьбовых пробок 7 с прокладка- 20

Пневматический гайковерт работает следующим образом.

Перед началом работы в резьбовые от-. верстия устанавливают определенное коли- 25

Пневматический гайковерт, содержащий корпус, размещенные в нем пневмодвигатель с воздуха подводя щими и выхлопными каналами и кинематически связанный с пневмодвигателем шпиндель с головкой под ключ на конце, о т л и ч а юшийся тем, что, с целью расширения технологических возможностей 3а счет регулйрования момента затяжки резьбовых соединений, в стенках, ограничивающих часть из выхлопных каналов, выполнена резьба, а гайковерт снабжен сменными реэьбовыми пробками для размещения на резьбе соответствующего выхлопного канала.
