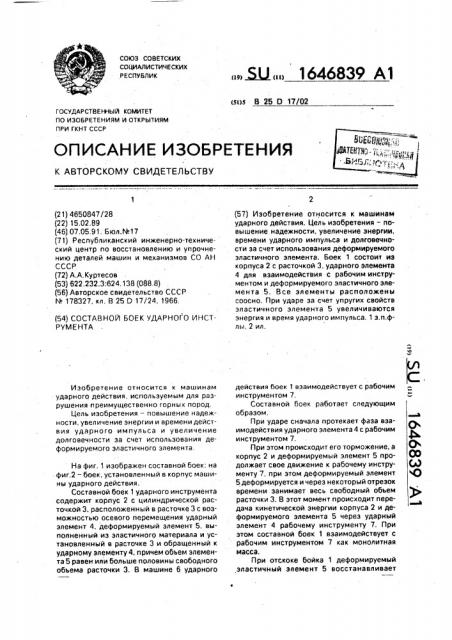

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ4ЕСКИХ

РЕСПУБЛИК. (И) ((О (э()э 8 25 О 17/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4650847/28 (22) 15,02.89 (46) 07.05.91, Бюл.%17 (71) Республиканский инженерно-технический центр по восстановлению и упрочнению деталей машин и механизмов CO АН

СССР (72) А.А.Куртесов (53) 622.232.3:624,138 (088.8) (56) Авторское свидетельство СССР

М 178327, кл. В 25 D 17/24, 1966. (54) СОСТАВНОЙ БОЕК УДАРНОГО ИНСТРУМЕНТА

Изобретение относится к машинам ударного действия, используемым для разрушения преимущественно горных пород.

Цель изобретения — повышение надежности, увеличение энергии и времени действия ударного импульса и увеличение долговечности за счет использования деформируемого эластичного элемента.

На фиг, 1. изображен составной боек; на фиг,2 — боек, установленный в корпус машины ударного действия.

Составной боек 1 ударного инструмента содержит корпус 2 с цилиндрической расточкой 3, расположенный в расточке 3 с возможностью осевого перемещения ударный элемент 4. деформируемый элемент 5, выполненный из эластичного материала и установленный в расточке 3 и обращенный к ударному элементу 4, причем объем элемента 5 равен или больше половины свободного объема расточки 3. В машине 6 ударного (57) Изобретение относится к машинам ударного действия.. Цель изобретения — повышение надежности, увеличение энергии, времени ударного импульса и долговечности за счет использования деформируемого эластичного элемента. Боек 1 состоит из корпуса 2 с расточкой 3, ударного элемента

4 для взаимодействия с рабочим инструментом и деформируемого эластичного элемента 5, Все элементы расположены соосно. При ударе за счет упругих свойств эластичного элемента 5 увеличиваются энергия и время ударного импульса. 1 э.п.флы,2 ил, действия боек 1 взаимодействует с рабочим инструментом 7.

Составной боек работает следующим образом.

При ударе сначала протекает фаза взаимодействия ударного элемента 4 с рабочим инструментом 7.

При этом происходит его торможение, а корпус 2 и деформируемый элемент 5 продолжает свое движение к рабочему инструменту 7, при этом деформируемый элемент

5деформируется и через некоторый отрезок времени занимает весь свободный объем расточки 3. В этот момент происходит передача кинетической энергии корпуса 2 и деформируемого элемента 5 через ударный элемент 4 рабочему инструменту 7. При этом составной боек 1 взаимодействует с рабочим инструментом 7 как монолитная масса.

При отскоке бойка 1 деформируемый эластичный элемент 5 восстанавливает

1646839

Составитель В.Черкасов

Редактор Г,Наджарян Техред M.Ìîðãåíòàë Корректор T. Êîëá

Заказ 1643 Тираж 469 Подписное

ВНИИГ1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Г1роизводсгвенно-издательский комбинат "Патент", г. Ужгород, ул Гагарина; 101 свою форму, Деформируемый элемент 5 позволяет также дополнительно снизить вибрацию ударного механизма.

Формула изобретения

1. Составной боек ударного инструмента, содержащий корпус с цилиндрической расточкой, расположенные с возможностью осевого перемещения в последней ударный элемент для взаимодействия с рабочим инструментом и деформируемый элемент, о тл и ч а ю шийся тем, что, с целью повышения надежности, увеличения энергии и времени действия ударного импульса, деформируемый элемент выполнен из эла5 стичного материала.

2. Боек по п.1, отличающийся тем, что, с целью увеличения дол говечности, обьем эластичного элемента равен или больше

10 половины свободного объема расточки,
