Устройство для прессования строительных изделий из бетонных смесей

Устройство для прессования строительных изделий из бетонных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении строительных изделий из бетонных смесей. Цель изобретения - повышение качества изделий и производительности. Устройство для прессования строительных изделий из бетонных смесей содержит бункер-питатель 1, поворотный стол с пресс-формами 3, в которых установлены штампы, прессующий механизм и направляющую перемещения штампов. Прессующий механизм выполнен в виде приводного сектора, в котором установлены радиально прессующие ролики 9, снабженные приводом для возвратно-поступательного и вращательного движения относительно их оси. Штампы выполнены в виде плунжеров-поддонов 4 со штоками 5, снабженными катками 6, опирающимися на направляющую перемещения штампов в виде кругового замкнутого контура 7 с профилированными участками для опускания плунжеров в процессе засыпки пресс-формы и подъема последних в процессе прессования и выталкивания изделий из пресс-формы. 3 ил. Ј4 сл С / 5 /ш/ 15 о 4Ь О О) О О V

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 28 В 3/00,5/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

1Б (21) 4394955/33 (22} 01.02.88 (46) 07.05.91. Бюл. N 17 (71) Джамбулский гидромелиоративно-строительный институт (72) Б.В.Гусев, Б.И,Кучмистый, Т.Н.Мырзабаев, О.А.Исаков и Н.А.Азизов (53) 666.3.022 (088.8) (56) Авторское свидетельство СССР

ЬЬ 816751, кл. В 28 В 5/08, 1979. (54) УСТРОЙСТВО ДЛЯ ПРЕССОВАНИЯ

СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ (57) Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении строительных изделий из бетонных смесей. Цель изобретения — повышение качества изделий и производительности. Устройство для

„„Я „„1646869 А1 прессования строительных изделий из бетонных смесей содержит бункер-питатель 1; поворотный стол с пресс-формами 3, в которых установлены штампы, прессующий механизм и направляющую перемещения штампов. Прессующий механизм выполнен в виде приводного сектора, в котором установлены радиально прессующие ролики 9, снабженные приводом для возвратно-поступательного и вращательного движения относительно их оси, Штампы выполнены в виде плунжеров-поддонов 4 со штоками 5, снабженными катками 6, опирающимися на направляющую перемещения штампов в виде кругового замкнутого контура 7 с профилированными участками для опускания . плунжеров в процессе засыпки пресс-фор-. мы и подъема последних в процессе пресса- I 3 вания .и выталкивания иэделий из, пресс-формы. 3 ил. 1646869

Изобретение относится к промышленности строительных материалов и может быть использована при изготовлении строительных изделий иэ бетонных смесей методом прессования.

Цель изобретения — повышение качества.иэделий и производительности.

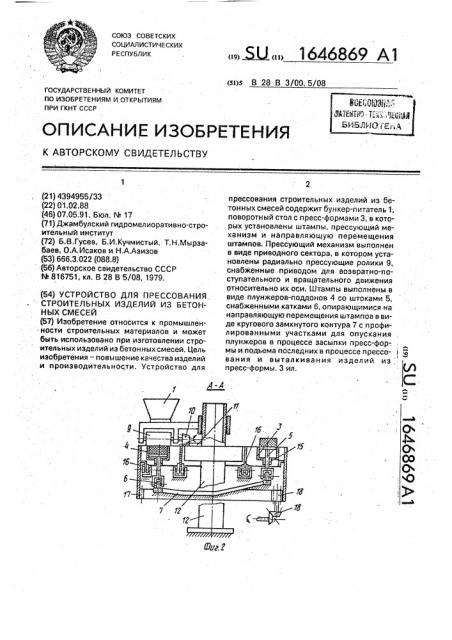

На.фиг. 1 показано устройство для прессования, общий вид; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — этапы прессования, Устройство для прессования строительных изделий из бетонных смесей содержит подвижный бункер-питатель 1, прессующий механизм, поворотный стол 2 с пресс-формами 3, в которых установлены штампы, выполненные в виде плунжеров-поддонов 4 со штоками 5, снабженными на свободных концах катками 6, опирающимися на направляющую перемещения штампов, выполненную в виде кругового замкнутога контура 7 с прафилированными участками для опускания плунжеров 4 в процессе засыпки пресс-формы и подъема плунжерав 4 в процессе прессования и выталкивания иэделий из пресс-формы, Прессующий механизм выполнен в виде приводного сектора

8, в которою радиально установлены прессующие ролики 9. Ролики установлены в подшипниках, что обеспечивает перекатывание роликов 9 беэ скольжения по поверхности прессуемого изделия.

На оси прессующих роликов закреплены конические шестерни 10, находящиеся в зацеплении с рейкой 11, установленной на колонне 12, проходящей по центру стала 2, Диаметр шестерен 10 обеспечивает равенство линейных скоростей прессующих роликов и сектора прессующих роликов, чта исключает скольжение роликов по поверхности иэделий, Сектор прессующих роликов имеет возвратно-поступательное движение вокруг колонны 12 ат шатуна 13 кривошипно-шатунного механизма 14. Стол 2 с жестко закрепленным на нем формами 3 с направляющими втулками 15 и плунжерами 4, перемещающимися внутри формы под действием штока 5, соединенного с осью катка 6, опирается на поддерживающие ролики 16 и имеет круговое движение от зубчатого привода, включаю цего венцовую шестерню (зубчатый венец) 17 и блок шестерен 18. Катки 6 опираются на замкнутый контур 7.

Устройство работает следующим образом.

Оормуемая смесь иэ бункера-питателя

1 непрерывно подается в пресс-формы 3 стола 2, который от зубчатого привода 17—

18 с необходимой скоростью совершает круговое движений, перемещая форму под

Q0

Ф о р м у л а и з а б р y T.е н и я

Устройство для прес ания строительных изделий из бетонных смесей. содержа eå бункер-питатель, поворотный стол с пресс-формами, в которых установлены штампы, прессующий механизм и направляющую перемещения штампов, а т л и ч а ющ е е с я тем, что, с целью повышения качества изделий и производительности, прессующий механизм выполнен в виде приводного сектора, в котором установлены радиально прессующие ролики, снабженпрессующий ролик 9 сектора 8 прессующих роликов. В этот период шток 5 с катком 6, опирающимся на соответствующий участок контура 7, обеспечивает нахождение плун5 жера в крайнем нижнем положении, т.е. на дне формы.

Совместно с сектором 8 прессующих роликов, который совершает ваэвратно-поступательное движение на определенный угол

10 вокруг колонны 12 от шатуна 13 кривошипно-шатунного механизма, rрессующий ролик 9, установленный радиально в подшипниках, совершает возвратно-поступательное движение и вращательное дви15 жение вокруг собственной оси в направлении движения сектора прессующих роликов от зубчатого привода (зубчатая рейка 11 и коническая шестерня 10), обеспечивая одностороннее послойное уплотне20 ние г.оступающей формовочной смеси в форме 3, При дальнейшем вращении стола

2 за счет набегания катка 6 штока 5 на соответствующий участок копира 7 шток несколько приподнимает плунжер 4, тем

25 самым обеспечивая одновременно двустороннее уплотнение формуемой смеси: сверху прессующими роликами 9, а снизу плунжерам 4. Тем самым достигается более высокая степень уплотнения верхних и ниж30 них слоев формуемой смеси и соответственна качество формуемого изделия.

Наследующее круговое движение стола

2 удаляет форму с изделием из зоны воздействия прессующих роликов, при этом дан35 ный участок контура 7 при набегании на нега катка 6 штока 5 обеспечивает нахождение плунжера на там же уровне, как и в период двустороннего уплотнения, а следующий участок контура заставляет .шток с

40 плунжерам подниматься наверх, выталкивая изделие на уровень верхней поверхности формы. В этом период планируется съем изделия, после чего профиль контура позволяет плунжеру со штоком опуститься и за45 нять положение, соответствующее загрузке формы формовочной смесью. Далее цикл прессования повторяется.

1646869

Составитель 3.Лихачева

Техред M.Mîðãåíòàê Корректор С.Шевкун

Редактор Е.Папп

Заказ 1371 Тираж 394 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 ные приводом для их возвратно-поступательного и вращательного движений относительно их оси, штампы выполнены в виде плунжеров-поддонов со штоками, снабженными на свободных концах катками, опирающимися на направляющую перемещения штампов, выполненных в виде кругового замкнутого контура с профилированными участками для опускания плунжеров в процессе засыпки пресс-формы и подъема по5 следних в процессе прессования и выталкивания изделий из пресс-формы.
