Устройство для выборки люфта и фиксирования резьбового соединения винта с шатуном пресса

Устройство для выборки люфта и фиксирования резьбового соединения винта с шатуном пресса

Иллюстрации

Показать все

Реферат



Изобретение откосится к кузнечнопрессовому оборудованию, в частности к устройствам для выборки люфта и фиксирования резьбового соединения винта с шатуном крена. Цель изобретения - повышение надежности. При подаче энергоносителя в поршневую полость силового цилиндра 1 подвижный элемент 2 перемещает клин 10 в направлении клиновой траверсы 5, создавав фиксированное положение подвижного элемента 2. Рычаг 7 перемещается в противоположном направлении . При этом НЗГРЭКНРЙ винт 8 перемещает винт 9 пресса, создавая баззазорное соединение а ларе шатум 3 - винт 9, фиксируя последний в шатуне При падении давления в поршневой полости силового цилиндра 1 надежность соединения обеспечивается пружиной 12. 3 ил.

СОЮЗ СОВЕ ТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ял В 30 В 15/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВтОРСКОМ СВИДЕтаЛЬСтВУ (21) 4711806/27 (22) 27,06.89 (46) 07.05.91. Бюл. M 17 (71) Барнаульское производственное объединение "Алтайпрессмаш" (72) M.È.Póáöîà (53) 621.979.06(088.8) (56) Авторское свидетельство СССР

%956303, кл. В 30 В 15/14, 06.02,81. (54) УСТРОЙСТВО ДЛЯ ВЫБОРКИ ЛЮФТА

И ФИКСИРОВАНИЯ РЕЗЪЬОВОГО COFДИНЕНИЯ ВИНТА С ШАТУНОМ ПРЕССА (57) Изобретение относится к кузнечнопрессовому оборудованию, в частности к устройствам для выборки люфта и

„„SUÄÄ 1646899А1 фиксирования резьбового соединЕния винта с шатуном крена. Цель изобретения-повышение надежности. При подаче энергоносителя в поршневую полость силового цилиндра t подвижный злейент 2 перемещает клин 10 в направлении клиновой траверсы 5, создавая фиксированное положение подвижного элемента 2. Рычаг 7 перемеи ается в противоположном направлении. При атом натяжной винт 8 перемещает винт. 9 пресса, создавая баззазорйое соединение в ларе шатун 3 — винт 9,, фиксируя последний в шатуне,,, При падении давления в поршневой полости силового цилиндра 1 надежность соединения обеспе- чивается пружиной 12. 3 ил. тивоположном направлении, при этом на тяжной винт 8 перемещает винт 9, создавая беззазорное соединение винта 9 с шатуном 3 с одновременной фиксацией винта 9 в шатуне 3.

При падении давления энергоносителя в поршневой полости силового цилиндра 1 надежность резьбового соединения обеспечивается пружиной 12. При необходимости расфиксации резьбового соединения энергоноситель подается в штоковую полость силового цилиндра 1, Технико-экономический эффект предлагаемого изобретения обеспечивается благодаря повышению надежности.

Составитель В.Гринберг

Техред М.Моргентал Корректор И,Муска

Редактор Е.Папп

Заказ 1373 Тираж 419 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101

Изобретение относится к области машиностроения, в частности к кузнечнопрессовому оборудованию.

Цель изобретения — повышение надежности. 5

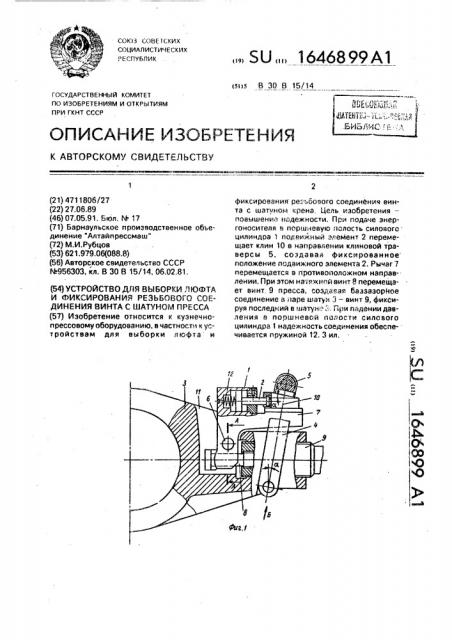

На фиг.1 показано устройство, общий вид, на фиг.2 — разрез А — А на фиг.1; на фиг.3— вид Б на фиг.1.

Устройство содержит рычажно-шарнирную систему и силовой цилиндр 1 с подвиж- 10 ным элементом 2. Упомянутая система выполнена в виде жестко закрепленных на шатуне 3 двух тяг 4 и соединяющей их клиновой траверсы 5, установленной в шатуне

3 оси 6, шарнирно сочлененного с послед- 15 ней двуплечего рычага 7, натяжного винта 8, имеющего шаг резьбы, равный шагу резьбы винта 9 пресса, а также клина 10, размещенного на одном из плеч рычага 7 под траверсой 5, другое плечо которого соединено с 20 натяжным винтом 8, сочлененным резьбой с винтом 9. Силовой цилиндр 1 смонтирован на плече рычага 7, на котором установлен клин 10, а подвижный элемент 2 силового цилиндра 1 соединен с клином 10. 25

В шатуне 3 выполнена полость 11, в которой размещен рычаг 7, а тяги 4 смонтированы перпендикулярно клиновой поверхности траверсы 5. В силовом цилиндре 1 размещена в поршневой полости пружина 12. 30

Устройство работает следующим образом.

Энергоноситель подается в поршневую полость силового цилиндра 1, при этом подвижный элемент 2 перемещает клин 10 в 35 направлении клиновой траверсы 5,создавая

Фиксированное положение подвижного элемента 2, а рычаг 7 перемещается в проМ-А

Формула изобретения

Устройство для выборки люфта и фиксирования резьбового соединения винта с шатуном пресса, содержащее рычажно-шарнирную систему, а также силовой цилиндр, о т л и ч а ющееся тем, что, с целью повышения надежности, рычажно-шарнирная система выполнена в виде жестко закрепленных на шатуне двух тяг и соединяющей их клиновой траверсы, установленной в шатуне оси, шарнирно сочлененного с последней двуплечего рычага, натяжного винта, сочлененного резьбой с винтом пресса и соединенного с одним из плеч рычага, а также клина, размещенного на другом плече двуплечего рычага, в последнем смонтирован силовой цилиндр, подвижный элемент которого соединен с клином, при этом в шатуне выполнена полость для размещения двуплечего рычага, а клин установлен с возможностью взаимодействия с клиновой траверсой.
