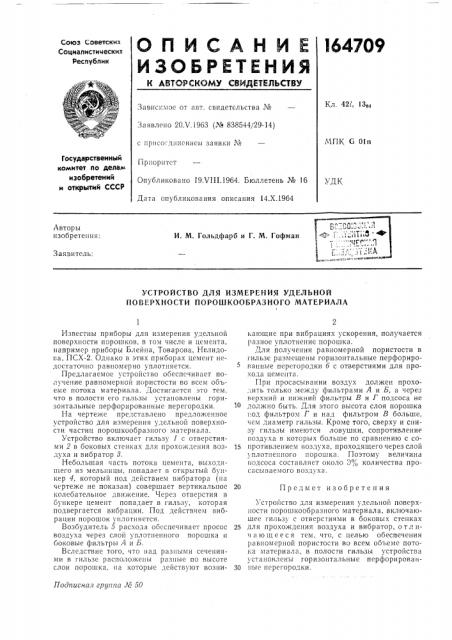

Патент ссср 164709

Патент ссср 164709

Иллюстрации

Показать все

Реферат



Союз советских

Социалистических

Республик

Кл. 42!, 13„

Зависимое от авт. свидетельства №

Заявлено 20Х.19бЗ (№ 838544/29-14) г1ПК О О1п с присо"динснием заявки №

Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 19.VIII.1964. Бюллетень № 1б

Дата опубликования описания 14.Х.1964

УДК

Авторы изобретения:

И. М. Гольдфарб и Г. М. Гофман

Заявитель:

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УДЕЛЪНОЙ

Г10ВЕРХНОСТИ ПОРОШКООБРАЗНОГО МАТЕРИАЛА

Подлиснал грутгп ЛВ 50

Известны приборы для измерения удельной поверхности порошков, в том числе и цемента, например приборы Ьлейна, Товарова, Нелидоьа, ПСХ-2. Однако в этих приборах цемент недостаточно равномерно уплотняется.

Предлагаемое устройство обеспечивает получение равномерной пористости во всем объеме потока материала. Достигается это тем, что в полости его гильзы установлены горизонтальные перфорированные перегородки.

На чертеже представлено предложенное устройство для измерения удельной поверхнос1и частиц порошкообразиого материала.

Устройство включает гильзу 1 с отверстиями 2 в боковых стенках для прохождения воздуха и вибратор 3.

Небольшая часть потока цемента, выходящего из мельницы, попадает в открытый бункер 4, который под действием вибратора (на чертеже не показан) совершает вертикальное колебательное движение. Через отверстия в бункере цемент попадает в гильзу, которая подвергается вибрации. Под действием вибрации порошок уплотняется.

Возбудитель 5 расхода обеспечивает просос воздуха через слой уплотненного порошка и боковые фильтры А и Б.

Вследствие того, что иад разными сечениями в гильзе расположены разные по высоте слои порошка, иа которые действуют возникающие при вибрациях ускорения, получается разное уплотнение порошка.

Для получения равномерной пористости в гильзе размещены горизонтальные перфорированные перегородки 6 с отверстиями для прохода цемента.

При просасывании воздух должен проходить только между фильтрами А и Б, а через верхний и нижний фильтры В и Г подсоса не должно быть. Для этого высота слоя порошка иод фильтром Г и над фильтром В больше, чем диаметр гильзы. Кроме того, сверху и снизу гильзы имеются ловушки, сопротивление воздуха в которых больше по сравнению с со1S противлением воздуха, проходящего через слой плотиеииого порошка. Поэтому величина подсоса составляет около Э", 0 количества просасываемого возд ха.

20 Предмет изобретения

Устройство для измерения удельной поверхности порошкообразного материала, включающее гильзу с отверстиями в боковых стенках

25 для прохождения воздуха и вибратор, отл ич а ющееся тем, что, с целью обеспечения равномерной пористости во всем объеме потока материала, B полости гильзы устройства установлены горизонтальные перфорирован30 иые перегородки.

164709

Составитель И. П. Кроткова

Редактор Э. Н. Шибаева Техред Ю. В, Баранов Корректор М. П. Ромашова

Заказ 2478/9 Тираж 850 Формат бум. 60+90 /ц Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2
