Реферат

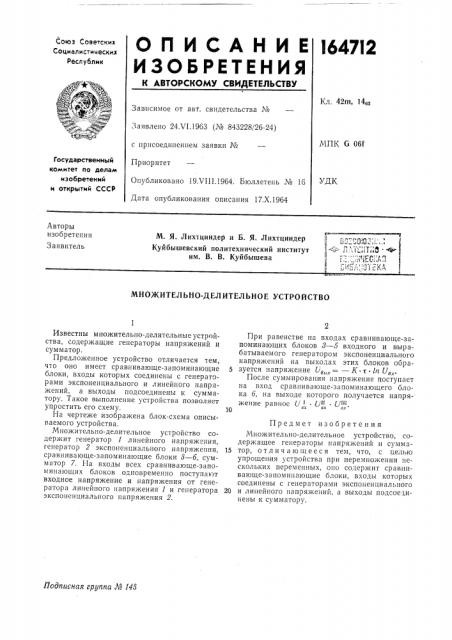

onxeAHwE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I647I2

Союз Советских

Социалистических

Республик

Кл. 42m, 14вх

Зависимое от авт. свидетельства №

Заявлено 24.VI.1963 (№ 843228/26-24) МПК G 06f с присоединением заявки №

Приоритет

Государственный комитет ло делам изобретений и открытий СССР

УДК

Опубликовано 19.VIII 1964. Бюллетень № 16

Дата опубликования описания 17.X.1964

Авторы изобретения

3 аявитель

М. Я. Лихтциндер и Б. Я. Лихтциндер

Куйбышевский политехнический институт им. В. В. Куйбышева

МНОЖИТЕЛЬНО-ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

Подписная группа М 145

Известны множительно-делительные устройства, содержащие генераторы напряжений и сумматор.

Предложенное устройство отличается тем, что оно имеет сравнивающе-запоминающие блоки, входы которых соединены с генераторами экспоненциального и линейного напряжений, а выходы подсоединены к сумматору. Такое выполнение устройства позволяет упростить его схему, На чертеже изображена блок-схема описываемого устройства.

Множительно-делительное устройство содержит генератор 1 линейного напряжения, генератор 2 экспоненциального напряжения, сравнивающе-запоминающие блоки 3 — б, сумматор 7. На входы всех сравнивающе-запоминающих блоков одновременно поступают входное напряжение и напряжения от генератора линейного напряжения 1 и генератора экспоненциального напряжения 2.

При равенстве на входах сравнивающе-запоминающих блоков 8 — 5 входного и вырабатываемого генератором экспоненциального напряжений на выходах этих блоков обра5 зуется напряжение U,„„.= — К т ln U«.

После суммирования напряжение поступает на вход сравнивающе-запоминающего блока 6, на выходе которого получается напряжение равное 0 . Urr . Gin вх вх вх

Предмет изобретения

Множительно-делительное устройство, содержащее генераторы напряжений и сумма15 тор, отличающееся тем, что, с целью упрощения устройства при перемножении нескольких переменных, оно содержит сравнпвающе-запоминающие блоки, входы которых соединены с генераторами экспоненциального

20 и линейного напряжений, а выходы подсоединены к сумматору.

164712 (t

Составитель Е; Щербаков

Техрсд А. А. Кудрявицкая Корректор А. Новикович

Редактор П. Шлаии
