Способ гидравлической выемки угля фронтальным агрегатом

Способ гидравлической выемки угля фронтальным агрегатом

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и предназначено для подземной разработки угольных месторождений. Цель изобретения - повышение производительности выемки угля с породными включениями . Способ включает подачу под напором к исполнительным органам 1. гидроотбойку угля одновременно по всей длине забоя 4 и фронтальное перемещение агрегата при увеличении расстояния от агрегата до забоя 4 сверх заданного значения. При этом осуществляют измерение датчиками 3 расстояния от каждого исполнительного органа 1 до забоя и при получении значения расстояния от одного из исполнительных органов 1 до забоя меньше заданного производят переключение подачи воды на этот исполнительный орган 1 от других исполнительных органов. После увеличения расстояния от исполнительного органа 1 до забоя сверх заданного значения распределяют подачу воды равномерно на все исполнительные органы 1. 1 ил. Ё О Ль VJ 00 Сл) ь.4

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 21 С 25/60

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ф

Ье

Ъ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4696575/03 (22) 29.05.89 (46) 07.05.91. Бюл. М 17

{71) Экспериментальный завод по изготовлению опытных машин и ремонту оборудования.для гидродобычи угля "Гидромаш"

Научно-производственного-объединения

"Прокопьевскгидроуголь" (72) В.М.Кариколпаков

{53) 622.232.5(088,8) (56) Авторское свидетельство СССР й. 202039, кл. Е 21 С 45/00, 1967.

Авторское свидетельство СССР

М 1314044, кл. E 21 С 25/60. 1986. (54) СПОСОБ ГИДРАВЛИЧЕСКОЙ ВЫЕМКИ УГЛЯ ФРОНТАЛЬНЫМ АГРЕГАТОМ (57) Изобретение относится к горной промышленности и предназначено для подземной разработки угольных месторождений.

„„ „„1647133 А1

Цель изобретения — повышение производительности выемки угля с породными включениями. Способ включает подачу под напором к исполнительным органам 1, гидроотбойку угля одновременно по всей длине забоя 4 и фронтальное перемещение агрегата при увеличении расстояния от агрегата до забоя 4 сверх заданного значения. При этом осуществляют измерение датчиками 3 расстояния от каждого исполнительного органа 1 до забоя и при получении значения расстояния от одного из исполнительных органов 1 до забоя меньше заданного производят переключение подачи воды на этот исполнительный орган 1 от других исполнительных органов. После увеличения расстояния от исполнительного органа 1 до забоя сверх заданного значения распределяют подачу воды равномерно на все исполнительные органы 1. 1 ил.

Изобретение относится к горной промышленности и предназначено для подземной разработки угольных месторождений.

Составитель К.клочков

Техред M.Ìîðãåíòàë

Корректор Т.Малец

Редактор А.Коэориз

Заказ 1384 Тираж 302 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, К-35, Раушская нэб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Цель изобретения — повышение произодительности выемки угля с породными включениями.

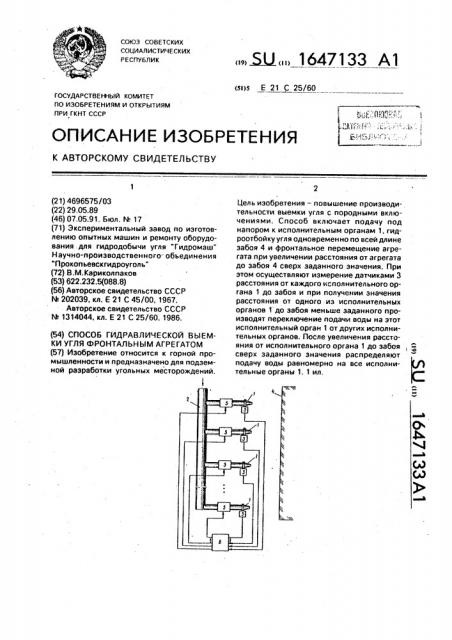

На чертеже изображена схема устройства для осуществления предлагаемого способа, Фронтальный агрегат включает исполнительные органы 1 гидромониторного типа, соединенные с трубопроводом 2, датчики 3 контроля расстояния до забоя 4, установленные на каждом исполнительном органе 1, и гидроуправляемые переключатели 5 потока. соединенные с устройством б управления.
