Устройство перекрытия закладочного трубопровода

Устройство перекрытия закладочного трубопровода

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу, а именно к способам и устр-вам для закладки выработанного пространства и м. б. использовано для управления трубопроводным транспортом закладочных смесей. Цель - повышение надежности перекрытия. Устрво включает корпус (К) с отверстием 2 для подачи рабочего агента и установленный внутри К 1 с зазором эластичный патрубок (ЭП) 3. Внутренний диаметр ЭП 3 равен диаметру закладочного трубопровода. На внутренней поверхности ЭП 3 диаметрально расположены приливы 4 каплевидного сечения , коническим концом направленные к оси ЭП 3. При перекрытии закладочного трубопровода .через отверстие 2 в К 1 подается газ или жидкость под давлением, превосходящим сумму давления в трубопроводе и жесткости ЭП 3 в поперечном направлении. Происходит быстрое уплотнение и обжатие внутренней полости ЭП 3 по всей линии перекрытия в плоскости приливов 4. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (и)ю Е 21 F 15/08

ГОСУДАРСТВЕН-Ы Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

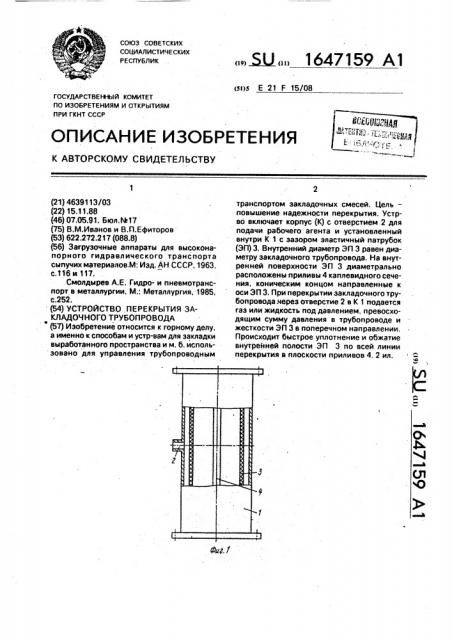

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4639113/03 (22) 15.11.88 (46) 0705.91. БюлЛФ17 (75) В.М.Иванов и ВЯ.Ефиторов (53) 622.272.217 (088.8) (56) Загрузочные аппараты для высоконапорного гидравлического транспорта сыпучих материалов.М: Изд. АН СССР, 1963, с.116 и 117.

Смолдырев А.Е. Гидро- и пневмотранспорт в металлургии. M. Металлургия, 1985, с.252, (54) УСТРОЙСТВО ПЕРЕКРЫТИЯ ЗАКЛАДОЧНОГО ТРУБОПРОВОДА (57) Изобретение относится к горному делу, а именно к способам и устр-вам для закладки выработанного пространства и м. б. использовано для управления трубопроводным

„„Я „„1б47159 А1 транспортом закладочных смесей. Цель— повышение надежности перекрытия. Устрво включает корпус (К) с отверстием 2 для подачи рабочего агента и установленный внутри К 1 с зазором эластичный патрубок (ЭП) 3. Внутренний диаметр ЭП 3 равен диаметру закладочного трубопровода. На внутренней поверхности ЭП 3 диаметрально расположены приливы 4 каплевидного сечения, коническим концом направленные к оси ЭП 3. При перекрытии закладочного трубопровода нерез отверстие 2 в К 1 подается газ или жидкость под давлением, превосходящим сумму давления в трубопроводе и жесткости ЭП 3 в поперечном направлении.

Происходит быстрое уплотнение и обжатие внутренней полости ЭП 3 по всей линии перекрытия в плоскости приливов 4. 2 ил.

1647159

Составитель H,éñòpåáèícêàÿ

Техред М.Моргентал Корректор А.,Осауленко

Редактор A,Козориз

Заказ 1385. Тираж 287 Подписное

ВЙИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5 производственно-издательский комбинат "патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к горному делу, а именно к способам и устройствам для закладки выработанного пространства, и может быть использовано для управления трубопроводным транспортом закладочных смесей.

Цель.изобретения — повышение надежности перекрытия, На фиг.1 показано предлагаемое устройство; на фиг.2 — то же, разрез.

Устройство состоит иэ корпуса 1 с отверстием 2 для подачи рабочего агента, например жидкости или газа, под давлением. Внутри корпуса установлен с зазором эластичный патрубок 3 с внутренним диаметром, равным диаметру закладочного трубопровода, при этом. на внутренней поверхности патрубка диаметрально расположены приливы 4 каплевидного поперечного сечения, коническим концом направленные к продольной оси патрубка.

Устройство работает следующим образом.

По сигналу управления на перекрытие закладочного трубопровода через отверстие 2 в корпус 1 подается газ или жидкость под давлением, превосходящим сумму давления в трубопроводе и жесткости эластичного патрубка 3 в поперечном направлении.

Происходит. быстрое (доли секунды) уплощение и обжатие внутренней полости эластичного патрубка 3 по всей линии перекрытия

5 в плоскости приливов 4, имеющих наименьшую для всех участков патрубка эластичность.

Качество (герметичность) перекрытия закладочного трубопровода устройством

10 обеспечено наличием и формой приливов, запирающим давлением, числом и очередностью срабатывания последовательно включаемых в трубопровод устройств или (и) длиной одного устройства.

Формула изобретения

Устройство перекрытия закладочного трубопровода, включающее корпус с отверстием для подачи рабочего агента и установ20 ленный внутри него с зазором эластичный патрубок с внутренним диаметром, равным диаметру закладочного трубопровода, о тл и ч а ю щ е е с я тем, что, с целье повышения надежности перекрытия, сию

25 снабжено приливами каплевидногф сечения. коническим концом направленными к оси патрубка и расположенными íà его внутренней поверхности диаметрально.
