Устройство для измерения величины линейных перемещений

Устройство для измерения величины линейных перемещений

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматизации технологических процессов и может быть использовано для измерения положения в пространстве узлов механизмов, совершающих возвратно-поступательные перемещения , например подвижных траверс, рам, прошивней прессов и прессового оборудования . Цель изобретения - обеспечение возможности измерения относительно пер еменного начального положения за счет введения дополнительного измерительного канала. В устройство введены последовательно соединенные редуктор, параметрический датчик угла, компенсатор начального сигнала, усилитель и индикатор. В момент, когда подвижный объект устанавливается в положение, соответствующее заданному промежуточному значению, включается блок обнуления реверсивного счетчика и импульсы, поступающие с датчика, подсчитываются счетчиком. 1 ил. (Л

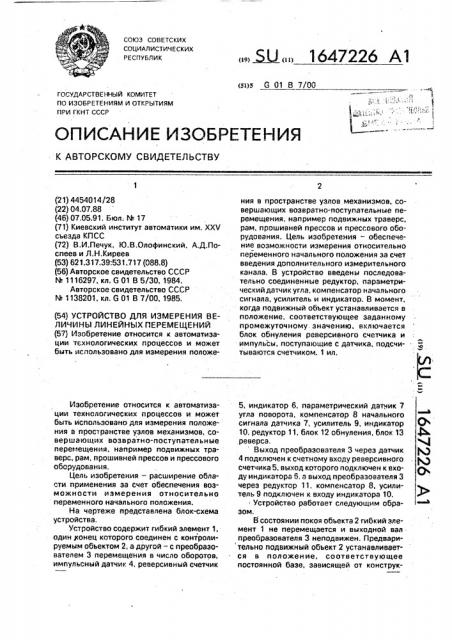

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s G 01 В 7/00

ГОСУДАРСТ8ЕННЬ И КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{21) 4454014/28 (22) 04.07.88

{46) 07.05.91. Ьюл; М 17 (71) Киевский институт автоматики им. XXV съезда КПСС (72) В.И.Печук, Ю.В.Олофинский, А,Д.Поспеев и Л.Н.Киреев

{53) 621.317.39:531.717 (088.8) (56) Авторское свидетельство СССР

М 1116297, кл. 6 01 В 5/30, 1984.

Авторское свидетельство СССР

Я 1138201, кл. G 01 В 7/00, 1985. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВЕЛИЧИНЫ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ (57) Изобретение относится к автоматизации технологических процессов и может быть использовано для измерения положеИзобретение относится к автоматизации технологических процессов и может быть использовано для измерения положения в пространстве узлов механизмов, совершающих возвратно-поступательные перемещения, например подвижных траверс, рам, прошивней прессов и прессового оборудования.

Цель изобретения — расширение области применения за счет обеспечения возможности измерения относительно переменного начального положения.

На чертеже представлена блок-схема устройства.

Устройство содержит гибкий элемент 1, один хонец которого соединен с контролируемым объектом 2, а другой — с преобразователем 3 перемещения в число оборотов, импульсный датчик 4. реверсивный счетчик

„„. Ж,„, 1647226 А1 ния в пространстве узлов механизмов, совершающих возвратно-поступательные перемещения, например подвижных траверс, рам, прашивней прессов и прессового оборудования. Цель изобретения — обеспечение возможности измерения относительно переменного начального положения за счет введения дополнительного измерительного канала. В устройство введены последова.тельно соединенные редуктор, параметрический датчик угла, компенсатор начального сигнала, усилитель и индикатор. В момент, когда подвижный объект устанавливается в положение, соответствующее заданному промежуточному значению, включается блок обнуления реверсивного счетчика и импульсы, поступающие с датчика, подсчитываются счетчикам. 1 ил, 5, индикатор 6, параметрический датчик 7 угла поворота, компенсатар 8 начального сигнала датчика 7, усилитель 9, индикатор О

10, редуктор 11, блок 12 обнуления, блок 13 .реверса, Выход преобразователя 3 через датчик Я

4 подключен к счетному входу реверсивного счетчика 5, выход которого подключен к вхо- О ду индикатора 6, а выход преобразователя 3 через редуктор 11, компенсатор 8. усилитель 9 подключен к входу индикатора 10.

: Устройства работает следующим образом.

В состоянии покоя объекта 2 гибкий элемент 1 не перемещается и выходной вал преобразователя 3 неподвижен. Предвари тельно подвижный объект 2 устанавливается в положение, соответствующее постоянной базе, зависящей от конструк1647226

Составитель B.Ïoäoëÿí

Техред M.Моргентал Корректор С. Шевкун

Редактор B.Äàíêo

Заказ 1387 Тираж 395 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 ции объекта 2. Изменением выходного сигнала компенсатора 8 устанавливается указатель второго индикатора 10 на начальную отметку шкалы. При движении объекта 2 от постоянной базы перемещение гибкого эле- 5 мента 1 преобразуется в угол поворота пре-., образователем 3, Вращение выходного вала преобразователя 3 преобразуется импульсным датчиком 4 в число импульсов, которые. подсчитываются реверсивным счетчиком 5, 10 получаемая информация представляется на индикаторе 6. Одновременно вращение выходного вала преобразователя 3 через редуктор 11 передается . на вход параметрического датчика 7. На входусили- 15 теля 9 поступает разница сигналов датчика

7 и компенсатора 8. Эта разница, пропорциональная положению подвижного объекта 2 относительно постоянной базы, преобразу-,, ется усилителем 9 в нормированный сигнал 20 и поступает на второй индикатор 10, который представляет информацию о текущем положении подвижного объекта 2.

Для контроля перемещения подвижного объекта 2 относительно заданного проме- 25 жуточного положения, зависящего от особенностей технологического процесса, в. момент, когда подвижный объект 2 устанавливается в положение, соответствующее заданному промежуточному значению, 30 например при соприкосновении подвижного инструмента пресса с поверхностью заготовки, включается блок 12 обнуления реверсивного счетчика 5 и импульсы, поступающие с датчика 4, пропорциональные величине перемещения от промежуточного положения, подсчитываются счетчиком 5.

Выходной сигнал счетчика 5 поступает на индикатор 6, который представляет информацию о величине перемещения подвижного объекта 2 относительно заданного значения.

Формула изобретения

Устройство для измерения величины линейных перемещений, содержащее гибкий элемент,.один конец которого соединен с контролируемым объектом, а другой — с преобразователем перемещения в число оборотов, выход которого через импульсный датчик подключен к счетному входу реверсивного счетчика, выход которого подключен к входу первого индикатора, блок обнуления и блок реверса, выход которого подключен к входу реверса реверсивного счетчика, к входу сброса которого подключен выход блока обнуления, о т л и ч а ю щ ее с я тем, что. с целью расширения области применения за счет обеспечения возможности измерения относительно переменного начального положения, в него введены последовательно соединенные редуктор, f18раметрический датчик угла, компенсатор начального сигнала, усилитель и второй индикатор, выход преобразователя перемещений в число оборотов подключен к входу редуктора.
