Изобретение относится к машиностроению , к области обработки бандажей колесных пар на колесофрезерных станках. Цель изобретения - повышение производительности за счет совмещения операции контроля и механической обработки профилей бандажей. Цель достигается тем, что устройство снабжено центровыми бабками 5, предназначенными для закрепления в них колесной пары 7, фрезерными головками 9, предназначенными для обработки бандажей колесных пар 7, причем бабки и головки установлены с возможностью относительного перемещения. Диаметр круга катания колесной пары 7 определяют по расстоянию между осями центров бабок 5 и осями фрезерных головок 9 с учетом геометрических параметров фрез 10. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 G 01 В 7/12

ГОСУДАРСТВЕН(ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4458031/28 (22) 11.07.88 (46) 07.05.91. Бюл, tk 17 (71) Краматорское станкостроительное производственное объединение (72) И;С.Меншун (53) 531,717(088.8) (56) Авторское свидетельство СССР

N- 696277, кл. G 01 В 7/12, 1979. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА КРУГА КАТАНИЯ КОЛЕСНОЙ ПАРЫ (57) Изобретение относится к машиностроению. к области обработки бандажей колесных пар на колесофреэерных станках. Цель,,5U,, 1647232 А1 изобретения — повышение производительности эа счет совмещения операции контроля и механической обработки профилей бандажей. Цель достигается тем, что устройство снабжено центровыми бабками 5, предназначенными для закрепления в них колесной пары 7, фрезерными головками 9, предназначенными для обработки бандажей колесных пар 7, причем бабки и головки установлены с воэможностью относительного перемещения. Диаметр круга катания колесной пары 7 определяют по расстоянию между осями центров бабок 5 и осями фрезерных головок 9 с учетом геометрических параметров фрез 10. 1 э.п. ф-лы, 2 ил.

1647232

10

Изобретение относится к машиностроению, к области обработки бандажей колесных пар на колесофрезерных станках.

Цель изобретения — повышение производительности эа счет совмещения операции контроля и механической обработки профилей бандажей.

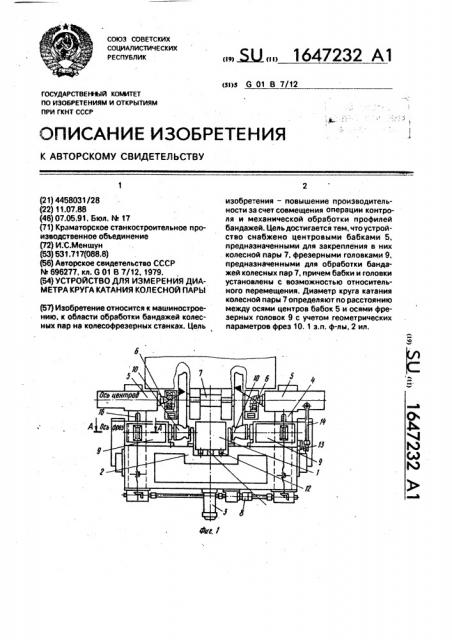

На фиг.1 представлено устройство, общий вид; на фиг.2 — сечение А-А на фиг, 1.

Устройство содержит станину 1, силовую раму 2, установленную с возможностью перемещения относительно станины 1, привод 3 перемещения рамы, выполненный, например, в виде гидроцилиндра, установленные на раме с возможностью перемещения направляющие колонны 4, на которых установлены центровые бабки 5, центры 6 которых предназначены для контактирования с центровыми отверстиями колесной пары 7, привод 8 синхронного перемещения центровых бабок 5, жестко закрепленные на раме 2 соосно одна относительно другой фрезерные головки 9, оснащенные профильными фреэами 10, предназначенными для обработки профилей бандажей колесной пары 7, узел контроля относительного перемещения бабок 5 и головок 9, блок 11 индикации перемещения, размещенный на станине 1 гидравлический упор 12 и предназначенный для контактирования с рамой

2 электрический упор 13, выполненный в виде микропереключателя, размещенный на станине 1 и предназначенный для контактирования с одной из центровых бабок 5 посредством штанги 14, узел контроля относительного пермещения бабок 5 и головок

9, выполненный в виде преобразователей

15 перемещения, например сельсин-датчика, неподвижная часть которого размещена на раме 2, а подвижная механически связана, например, при помощи реечной и зубчатой передач с одной из направляющих колонн 4, дополнительные узлы визуального наблюдения за величинами относительных перемещений бабок 5 и головок 9, включающие линейки 16, закрепленные на направляющих колоннах 4, увеличительные линзы 17, связанные с рамой. и подсветки 18.

Устройство работает следующим образом, Колесную пару 7 размещают над станиной 1, перемещением рамы 2 при помощи привода 3 совмещают линии центров бабок

5 с центровыми отверстиями колесной пары

7 и вводят в них соответствующие центры.6.

Включают привод 8, который осуществляют перемещение головок 9, до контакта рамы 6 с гидравлическими упорами 12, а затем, преодолевая сопротивление упоров

12, до контакта фрез 10 с бандажами колесной пары 7, Диаметр круга катания колесной пары 7 определятю,, по расстоянию между осями центров бабок 5 и осями головок 9.с учетом геометрических параметров фрез 10. Начало отсчета измерения осуществляют соответствующей настройкой длины штанги 14, контактирующей с микропереключателем.

Формула изобретения

1. Устройство для измерения диаметра круга катания колесной пары при механической обработке ее бандажей, содержащее станину, силовую раму, установленную с возможностью пермещения относительно станины, привод перемещения рамы, установленные на раме с возможностью перемещения центровые бабки, центры которых предназначены для контактирования с соответствующими центровыми отверстиями колесной пары, привод синхронного перемещения центровых бабок, жестко закрепленные на раме соосно одна другой фрезерные головки, оснащенные профильными фрезами, предназначенными для обработки профилей соответствующих бандажей, измерительный пеобразователь относительного перемещения бабок и головок и блок индикации перемещения, о т л ич а ю щ е е c я тем, что, с целью повышения производительности, оно снабжено двумя упорами, размещенными соответственно на станине и на раме и предназначенными для контактирования соответственно с рамой и одной из центровых бабок, неподвижная часть преобразователя размещена на раме, а подвижная кинематически связана с одной из центровых бабок, при этом вход преобразователя электрически связан с вторым упором, а выход — с блоком индикации.

2. Устройство поп.1, о тл и ч а ю щ еес я тем, что оно снабжено двумя узлами визуального наблюдения за величиной относительного перемещения бабок и головок, каждый из которых выполнен в виде линейки, жестко связанной с соответствующей центровой бабкой, увеличительной линзы, установленной на раме, и осветителя шкалы.
