Стенд для статических испытаний конструкций

Стенд для статических испытаний конструкций

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и позволяет повысить точность за счет исключения влияния касательных составляющих при плавном изменении соотношения между нормальными нагрузками. Стенд снабжен кронштейнами 8, закрепленными на корпусах соответствующих силовозбудителей 6, и приспособлениями, предназначенными для закрепления кронштейнов-8 на шарнирных узлах 4 силовой рамы 3 и установленными с возможностью фиксированного перемещения вдоль продольных осей соответствующих кронштейнов 8 для изменения угла между осью соответствующего силовоэбудителя 6 и линией, проходящей через оси шарнирных узлов 4 силовой рамы 3 и шарниров соединения нагружающих элементов 5 со штоками соответствующих силовозбудителей 6. 1 з.п. ф-лы, 2 ил.

СОЮЗ СООЕТСНИХ

СОЦ аЛИСТИЧЕСНИХ

РЕСПУБЛИН

„,SU„„1647

А1 рц С 01 N 3/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧМРЫГИЯМ

ПРИ ГН П СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4394558/28 1 (22) 04.01.88 (46) 07.05.91. Бюл. К - 17 (75) А.А.Багдасарьян, Л.Б.Пилипенко и Б.Я.Мушин (53) 620.178.4(088.8) (56) Авторское свидетельство СССР

Р 1290138, кл. Г 01 N 3/10, 1983. (54) СТЕНД ДЛЯ СТАТИЧЕСКИХ ИСПЫТАНИЙ

КОНСТРУКЦИЙ (57) Изобретение относится к испытательной технике и позволяет повысить точность за счет исключения влияния касательных составляющих при плавном . изменении соотношения между нормальными нагрузками. Стенд снабжен крон2 штейнами 8, закрепленными на корпусах соответствующих силовозбудителей 6, и приспособлениями, предназначенны-. ми для закрепления кронштейнов.8 на шарнирных узлах 4 силовой рамы 3 и установленными с возможностью фиксированного перемещения вдоль продольных осей соответствующих кронштейнов 8 для изменения угла между осью соответствующего силовоэбудителя 6 и линией, проходящей через оси шарнирных узлов 4 силовой рамы 3 и шарниров соединения нагружающих элементов 5 со штоками соответствующих силовозбудителей 6. 1 з.п. ф-лы, 2 ил.

1647346

Йзобретение относится к испытательной технике.

Цель изобретения — повышение точности за счет исключения влияния касательных составляющих при плавном изменении соотношения между нормаль— ными нагрузками.

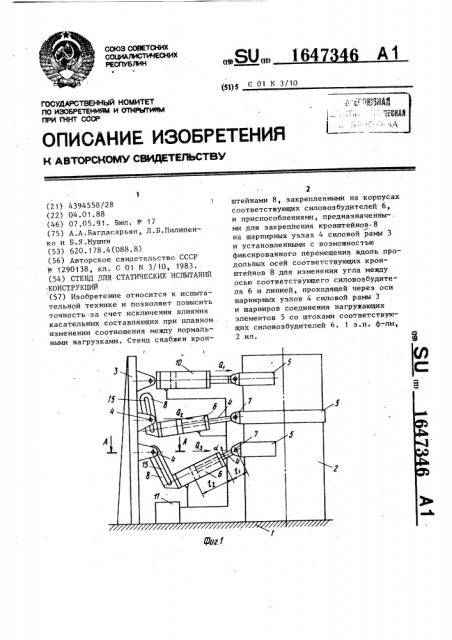

На фиг. 1 представлен стенд, общий вид, на фиг. 2 — сечение А-А на фиг. 1.

Стенд для статических испытаний конструкций содержит основание на котором установлены испытуемая конструкция 2 и силовая рама 3 с шарнирными узлами 4, нагружающие элементы

5, связанные с испытуемой конструкцией, гидравлические силовозбудители 6, штоки которых соединены с соответствующими нагружающими элементами 4 посредством шарниров 7, кронштейны 8, закрепленные на корпусах соответствующих аиловозбудителей 6 под углом к их продольной оси, приспособления 9, предназначенные для . закрепления кронштейнов 8 на шарнирных узлах 4 силовой рамы 3 и уста-. новленные с возможностью перестановки вдоль продольной оси кронштейна

8. При этом п оси соответст- 3О вующих силовозбудителей 6 расположены под разными углами к линиям, проходящим через оси шарнирных узлов 4 силовой рамы 3 и шарниров 7 соединения нагружающих элементов 5 со што35 хами соответствующих силовозбудителей 6.

Силовозбудитель 10 соединен с испытуемой конструкцией 2 и силовой рамой 3 известным способом.

Полости силовозбудителей 6 и 10 соединены гидравлическими магистралями с источником 11 давления.

Шарнирный узел 4 выполнен в виде закрепленной на силовой раме 3 вилки

12 с соосными отверстиями в зубьях, и пальца 13, размещенного в этих отверстиях.

Каждое приспособление 9 для закрепления кронштейнов 8 на шарнирнйх узлах 4 силовой рамы 3 выполнено в виде цилиндрической втулки 14, установленной на пальце 13 соответствующего шарнирного узла 4, размещейной в продольном пазу 15, который выполнен в кронштейне 8, и имеющей фланец

55 на одном торце и резьбу со стороны другого торца, и гайки 16 для фиксации втулки 14 на кронштейне 8.

Стенд используется следующим образом.

Перед началом испытаний проводят настройку стенда на заданную систему сил, для чего в соответствуюших местах кронштейнов 8 закрепляют приспособления 9, которые устанавливают на шарнирные узлы 4. Для этого втулку

14, установленную на пальце 13 и помещенную в пазу 15 кронштейна 8, устанавливают в соответствующее место по длине кронштейна 8 и фиксируют гайкой I6. При подаче рабочего тела в полости силовозбудителя от источника 11 давления происходит нагружение конструкции, при этом усилие, действующее на конструкцию, направлено по линии, проходящей через шарнирные узлы 4 и шарниры 7. Величина усилия, действующего на конструкцию от каждого силовозбудителя, пропорциональна углу между осью соответствующего силовозбудителя и линией, проходящей через шарнирные узлы 4 и шарниры 7.

Формула изобретения

1. Стенд для статических испытаний конструкций, содержащий основание, закрепленную на нем силовую раму с шарнирными узлами, выполненными каждый в виде закрепленной на раме вилки с соосными стверстиями в зубьях и пальца, размещенного в этих отверстиях, нагружающие элементы, предназначенные для передачи нагрузки на испытуемую конструкцию, гидравлические силовозбудители, штоки которых шарнирно соединены с соответствующими нагружающими элементами, а корпуса связаны с соответствующими roap-.èðírìè узлами силовой рамы, и: точник давления, гидравлически связанный с соответствующими полостями силовозбудителей, отличающийся тем, что, с целью повышения точности за счет исключения влияния касатель" ных составляющих при плавном изменении соотношения между нормальными нагрузками, он снабжен кронштейнами, закрепленными на корпусах соответствующих силовозбудителей, и приспособлениями для закрепления кронштейнов на шарнирных узлах силовой рамы, установленными с возможностью фиксированного перемещения вдоль продольных осей соответствующих крон1647346

Составитель А.Константинов

Техред JI.Ñåðäþêîâà Корректор А.Обручар

Редактор А.Шандор

Заказ 1392 Тираж 399 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 штейнов для изменения угла между осью соответствующего силовозбудите ля и линией, проходящей через оси ! шарнирных узлов силовой рамы и шар5 киров соединения нагружающих элементов со штоками соответствующих силовозбудителей.

2. Стенд по п. 1, о т л и ч а юшийся тем, что каждое приспособ- 1О ление для закрепления кронштейна на шарнирном узле силовой рамы выполнено в виде цилиндрической втулки, установленной на пальце соответствующего шарнирного узла, размещенной в продольном пазу, который выполнен в кронштейне, и имеющей фланец на одном .торце и резьбу со стороны другого торца, и гайки для фиксации втулки на кронштейне, взаимодействующей с резьбой втулки.
