Реферат

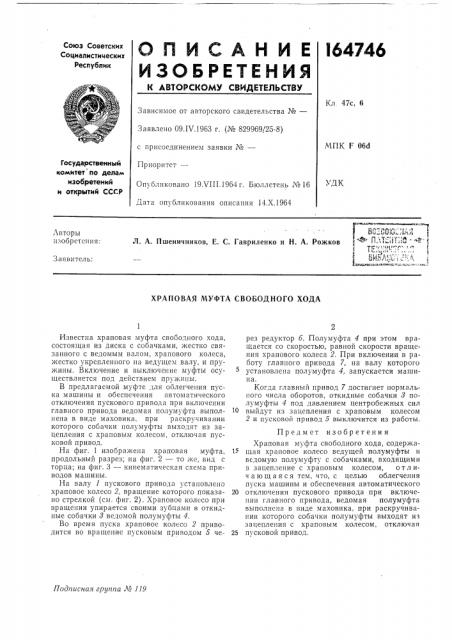

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Кл 47с, 6

Зависимое от авторского свидетельства №вЂ”

Заявлено 09.IV.1963 r. (№ 829969/25-8) с присоединением заявки №вЂ”

Приоритет—

МПК F 060

Государственный комитет по делал изобретений и открытий СССР

УДК

Опубликовано 19.VIII.1964 г. Бюллетень № 16

Дата опубликования описания 14.Х.1964

Авторы изобретснил:

Л. A. Пшеничников, Е. С. Гавриленко и Н. А. Рожков

Заявитель:

ХРАПОВАЯ МУФТА СВОБОДНОГО ХОДА

Подписная грутга Ло 119

Известна храповая муфта свооодного хода, состоящая из диска с собачками, жестко связанного с ведомым валом, храпового колеса, жестко укрепленного на ведущем валу, и пружины. Включение и выключение муфты осуществляется под действием пружины.

В предлагаемой муфте для облегчения пуска машины и обеспечения автоматического отключения пускового привода при включении главного привода ведомая полумуфта выполнена в виде маховика, при раскручивании которого собачки полумуфты выходят из зацепления с храповым колесом, отключая пусковой привод.

На фиг. 1 изображена храповая муфта, продольный разрез; на фиг. 2 — то же, вид с торца; на фиг. 3 — кинематическая схема приводов машины.

На валу 1 пускового привода установлено храповое колесо 2, вращение которого показано стрелкой (см. фиг. 2). Храповое колесо при вращении упирается своими зубцами в откидные собачки 3 ведомой полумуфты 4.

Во время пуска храповое колесо 2 приводится во вращение пусковым приводом 5 через редуктор б. Полумуфта 4 при этом вращается со скоростью, равной скорости вращения храпового колеса 2. При включении в работу главного привода 7, на валу которого установлена полумуфта 4, запускается машина.

Когда главный привод 7 достигнет нормального числа оборотов, откидные собачки 3 полумуфты 4 под давлением центробежных сил

10 выйдут из зацепления с храповым колесом

2 и пусковой привод 5 выключится из работы.

Предмет изобретения

Храповая муфта свободного хода, содержа1-" щая храповое колесо ведущей полумуфты и ведомую полумуфту с собачками, входящими в зацепление с храповым колесом, отлич а ю щ а я с я тем, что, с целью облегчения пуска машины и обеспечения автоматического

20 отключения пускового привода при включении главного привода, ведомая полумуфта выполнена в виде маховика, при раскручивании которого собачки полумуфты выходят из зацепления с храповым колесом, отключал

25 пусковой привод, 164?46 Il 1 f3 fl II II 11! 1 1 1 11 1|1 1
