Патент ссср 164749
Патент 164749
Классы МПК
Патент ссср 164749
Иллюстрации
Реферат

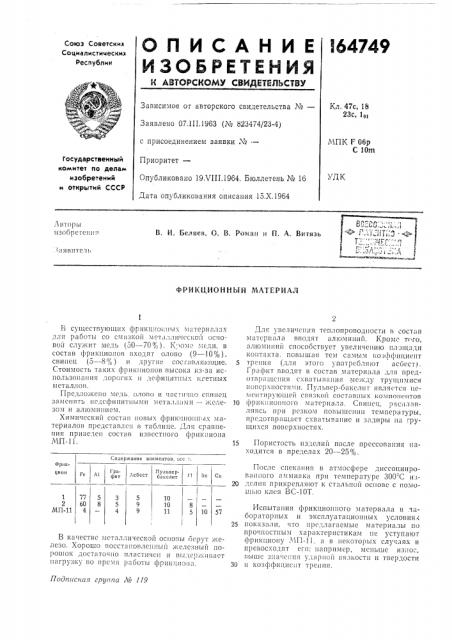

ОПИСАНИЕ
И ЗОБ РЕТЕН ИЯ
Союз Советских
Социалистических
Республик
Кл. 47с, 18
23с, 1о1
Зависимое or авторского свидетельства №вЂ”
Заявлено 07.111,1963 (¹ 823474/23-4) с присоединением заявки № -—
Приоритет—
Опубликова1!о 19,VIII.1964, Бюллетень ¹ 16
МПК F 06p
С 10m
Государственный комитет ло дела изобретений и открытий СССР
Лата опубликования описания 15.Х.1964. 3вт(3ры изобретения
В. И. Беляев, О. В. Роман и П. А. Витязь. > 1! 31 В И Т C. !! >
ФРИ КЦИОН И ЫИ МАТЕРИАЛ
В существующих фрин(!.!Онн!.1х мгтериялах лля работы со смазкой метал ill пекой Осн0вой слуукит медь (50 — 70% ) . K 1омс э(спи, B сосТВВ ф1эикционов 13x0 IIIT ostoBo (9 — 10% ) . свинец (5 — 8% ) и пру>гие cocгавлякнцие, Стоимость таких (1;рикнионов высока из-за использования дорогих и;!ефицитltl t. (цветных металлов.
Прс;!ло:ксно . I(:iь Олово и !яс! !1чl!О сг>и lloц заменять нсдсфинитными метал.l,lìtt -- хкслезом и алюминием.
Химический состав новых фрикцнонн !х материалов представлен в таблице. тл", сравнения привстен состав известного фрнкниона
МП-11.
Содержание элементов, вес
Фрнннион
Пульвербанелит графи асбест! 1 Sn
Сн
60
2
МП-11
5 10
9 10
9 11 (3
8
57
В качестве мсталлической основы Осрут хкелезо. Хорошо восстановленный укелезный порошок достаточно пластичен н Bt.t tBðsl(IlI àåT
ИЯГP>> Bêó 130 !313с>!3! 1э(100ты ф1эикциона.
ПОдП!1СН(т груППа Л1о 119
7. is> увели с нр(я теп IottpoBo J ltocTtt 13 сОстя В
3>1ятс1эн(!Л
5 трения (для этого употребляют асоест).
ГрафиT вводят в состав материала для предОтвря (снн1! схватывания меи(ду Tp 3 !цнх!ися
B0BCj!XIIOCTs11!H. П 3 львер-б(!кс, I!IT slB lsl(TCH IIC мс нтнрующей связкой состав:!ых компо(!Оптов
10 фрнкпионного матерна IЯ. Свргнсц, рас !у!Яв;IstslcL при резком IT013I>IIIIct tiIH темпера гуры, прсдотврящаст схватывание и задиры на -ру щихся поверхностях.
15 Пористость изделий после прессования находится в пределах 20 — 25%.
После спекяния в атмосфере диссоциированного аммиака при температуре 300 С из20 дслня прикрепляют к стальной основе с помощ!Ио клея ВС-10Т.
Испытания фрикционного материала в лабораторных и эксплуатационных условия.
25 показали, что !!pe;Iлягаемые материалы по про(постным характеристикам не уступают фрикциону, 1П-11, а в некоторых случаях и превосходят его: например, меньше из Iî-., гышс значсш!я у.!ярной ьязкостн It твердости
30 и коэ(рфицнснт трения.
164749
Предмет изобретения
Составитель Л. В. Червова
Редактор Л. Г. Герасимова Техред А. А. Кудрявицкая Корректор И. А. Шпыиева
Заказ 2310 15 Тираж 1275 Формат бум. 60)(90 /8 Объем 0,1 изд. л. Цена 5 коп.
ЦНИИПИ Гссударствсгп ого комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Фрикционный материал на основе металлов, отл и ч а ющи йс я тем, что он состоит 1 из (вес. %)1 железа 60 — 80, алюминия
5 — 10, графита 3 — 5, асбеста 5 — 10, пульвербакелита 8 — 10 и свинда 0 — 8,
